名称：QL-HJ焊接检验尺检定仪

一、 产品概述

焊接检验尺，是凭借线纹以及游标测量之类原理，来检验焊接件的焊缝宽度，还有高度，以及焊接间隙，包括坡口角度，甚至咬边深度等参数的计量器具，它主要是由主尺、滑尺、斜形尺这三个零件构成，适用于焊接质量要求比较高的产品以及部件相关数据的测量，像锅炉、压力容器等，是焊工必定需要的测量工具。该量具被列入机械工业委员会电器局的 JB/-87《工业锅炉质量分等标准》，其焊接检验内容涵盖从图纸设计开始，到产品制出的整个生产过程，涉及所使用的材料、工具、设备、工艺过程以及成品质量的检验，其中包括焊前检验、焊接过程中的检验、焊后成品的检验，它是一种对安全生产具有重要意义，并且应用极为广泛的计量器具。

针对焊接检验尺的检定，其依据是JJG 704 – 2005《焊接检验尺》检定规程，主要检定项目有12项。此检定涉及标准器具及配套设备，包含10大类、25小类。检定过程纷繁复杂，常常会发生这样的现象：检定用标准器具把整个实验工作台摆满。而且，由于各种标准器具都是独立放置，在使用过程中稳定性欠佳，因人为因素导致引入的测量误差较大，这对检定精度产生了极大影响。其次，该项目的检定收费处于偏低状态，人员的配备情况、设备的投入状况、检出的时间情形，与项目的收益情况严重不成比例，进而致使大量的检定资源被浪费。

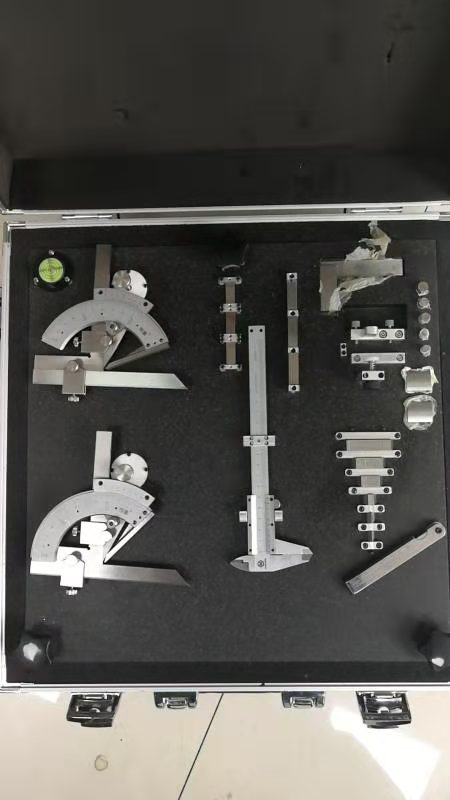

焊接检验尺综合测量装置被研制，它是从实际检定工作开始出发的，紧密贴合JJG 704 – 2005《焊接检验尺》检定规程要求，采用分区检定方式，把同类检定项目合理分布在同一检定平台上，对于需垂直工作面使用的计量器具，选用折叠隐藏模式，在平台底部安装3点可调支撑旋钮，将全部检定用标准器具固定于对应分区，在相关位置安装限位装置，以此提高检定稳定性。测量系统使用完后，把直立在工作面的那部分进行折叠隐藏，进而让平台恢复成平面状态，之后放入定制的拉杆箱内，以此方便携带。

当前，我的公司已然完成了对于焊接尺综合测量装置的研究，焊接检验尺综合测量装置的研制，能极大地提升检定工作的效率，原本的12项检定项目在该平台能够一次性实现10个项目的检定，检定用的标准器具从25件减少到了2件，检定时间相较于之前大幅缩短，部分标准器具的活动机构变成了固定装置，检定精度大幅提高。另外，这个测量装置结构紧凑，它的体积比较小，还配备了专用拉杆箱，方便携带，能够满足部分项目外出现场校准的需求，打破了焊接检验尺送样检验的过往情况，达成了客户上门服务的心愿。

二、技术指标和创新点

1、技术指标

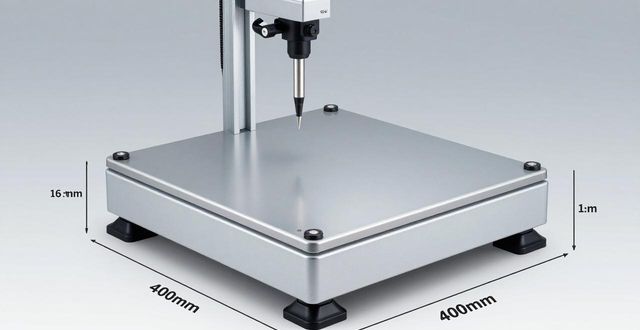

（1）检定平台具有下述规格，其尺寸为400mm乘以400mm，有着三点可调节支撑这一特性，并且平面度等级为1级。

（2）测量面平面度检定区：

测量的范围是，处于（0. 02 – 0. 50）mm之间，最大允许存在的误差是，不超过0. 02mm。

（3）角度检定区：

测量的范围是，处于零到三百二十度之间 ，最大允许出现的误差是，不会超过正负三十。

（4）高度检定区：

测量的范围是，从0到15毫米，最大允许的误差是，正负0.1毫米针对于零值的，正负。

0. 3mm (示值);

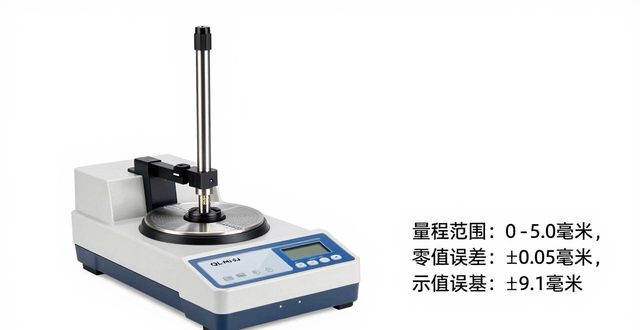

（5）深度检定区：

量程范围是，从0到5.0毫米，最大允许的误差为，零值时正负0.05毫米，示值时正负0.1毫米。

（6）宽度检定区：

被测量的范围是，处于六毫米至四十八毫米之间，最大能够被允许存在的误差是，正负零点三毫米。

二、创新点

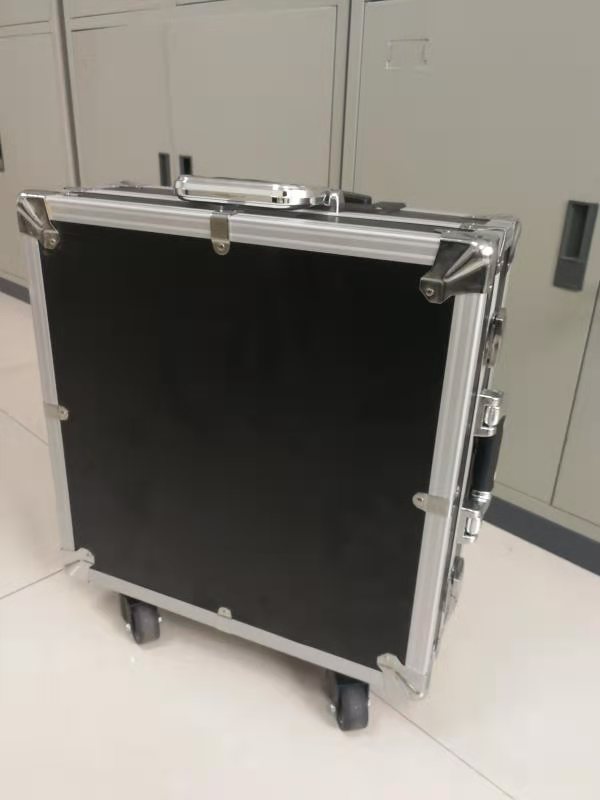

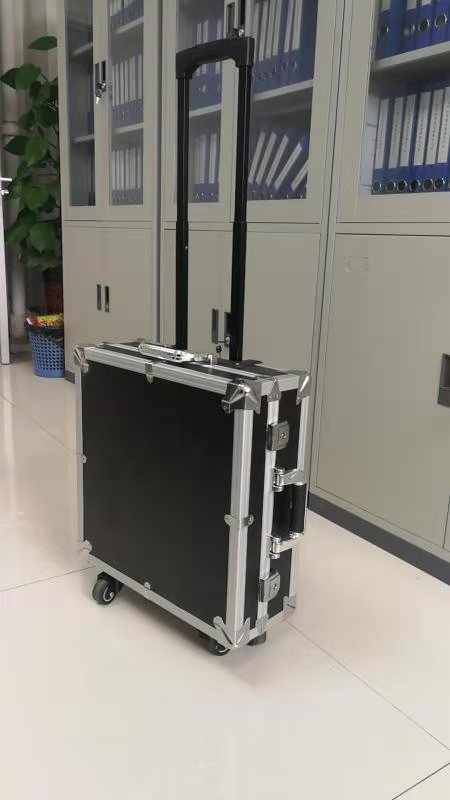

1、具有便于存放、携带的便携式设计，其装置结构紧凑、体积小，还配备专用拉杆箱以方便存放与携带，突破了焊接检验尺送样检定的技术瓶颈，达成了客户现场检定的愿望。

2、 能够提高检定效率，原本存在的12项检定项目，可在该平台一次性达成10个项目的检定，用于检定的标准器具数量，从25件减少到了2件，所有检定用标准器具，采用分区固定的方式摆放，使得检定精度得到大幅度提升，并且检定时间相较于之前，有了大幅度的缩短。

3、 限位的装置，各个检定的分区，每一部分都严厉依照规程的要求去设计，所运用的标准器的具，全部采用能够拆卸的结构，各种各样固定的尺寸的样板，直角的标准，则全都采用了限位的结构，如此一来便便于进行溯源了。

三、社会效益分析

1、为安全生产给予技术保障，焊接技术属于和国民生产紧密相连紧密相关的实用技术，焊接检验于确保焊接结构在生产进程中安全、经济、可靠层面发挥着至关重要的作用，综合测量装置的研发，大幅提升了焊接检验尺的检定精度，为保障焊接生产安全、确保焊接结构质量，提供了更为有效的技术支撑。

2.、给量传体系供给新模式，综合考量测量装置具备的便携优势，打破了焊接检验尺以往传统的送样检定模式，致使全国范围内存在溯源需求的企事业单位，无需出门就能享受到现场检定服务，与此同时，也规避了检测机构碰到有现场检测需求的客户却无法予以满足的尴尬状况，为焊接检验尺的量传体系提供了能够选择的新模式。

3、 为特种设备监管提供技术参考。

焊接检验尺常常被用于测量，那些与锅炉、压力容器等有关的，焊接质量有着较高要求的产品以及部件的相关数据，压力容器因为密封、承压以及介质等方面的缘故，极易出现爆炸、燃烧起火的情况，进而危及人员、设备和财产的安全，还会导致污染环境的事故发生，世界各个国家都把它列为重要的监检产品，由国家指定的专门机构来实施监督检查以及技术检验。综合测量装置得以研制，这为焊接检验尺各项参数的检定提供了更为可靠的技术参考，为特种设备监管工作提供了更为有力的技术支撑。
