利用UG软件进行钣金展开几种方法，能掌握熟练且顺畅的都是牛人

于UG软件里头，开展钣金展开的办法主要存在以下好些种，切实熟练掌控这些办法的确是需要一定的时长以及经验积攒的。

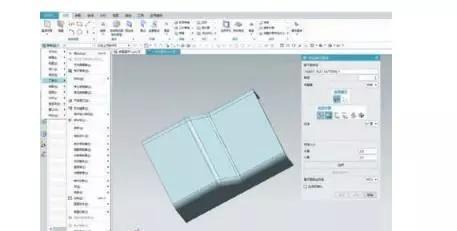

一、伸直与展平实体

前提条件：

先是，得把实体转成钣金体，这能借着菜单里的“插入”，再到“转换”，接着是“转换为钣金”命令达成，挑出合适的面当作基准面。

伸直命令：

在钣金模块中，点击功能区中的“伸直”图标。

此命令能够仅仅展开模型里的一个或者几个折弯，这适用于部分展开的需求。

展平实体命令：

同样在钣金模块中，点击功能区中的“展平实体”图标。

该命令会展开模型上所有可展开的折弯，适用于完全展开的需求。

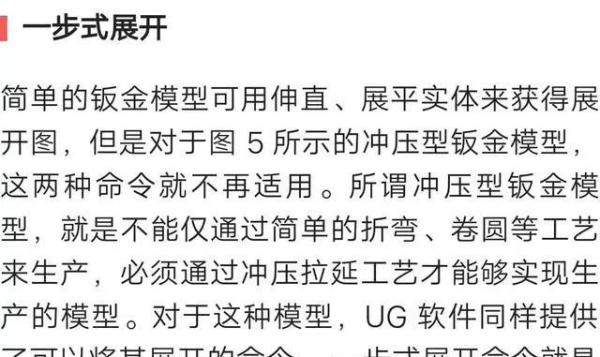

二、一步式展开

位置与命令：

建模模块里存在一步式展开命令，此命令要借由菜单“分析”，朝着“分析可成形性（一步式）”去寻找方可找到。

操作步骤：

对生成的中性面进行一步式展开，选择整个中位面作为展开区域。

约束类型选择“曲线到曲线”，并选择合适的边作为展开曲线。

选择脱模方向，设置表面类型为中位面，并输入模型厚度。

当于计算栏那儿轻点“计算”这个按钮，结果显示栏里能够挑选去展示不同样的分析图，以及展开图。

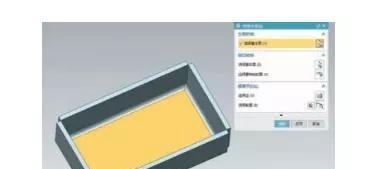

三、层片法展开

选择层片面：

根据步骤提示，选择适当的面作为层片面。

设置层片起点与方位：

依次选择层片起点和层片主、次方位。

运算展开图：

点击“应用”按钮，软件开始运算模型展开图。

四、注意事项与技巧

五、实例演示

（以下部分结合图片进行说明）

综括上述情况而言，UG这款软件给出了许多钣金展开的办法，其中涵盖伸直以及展平实体这类，还有一步式展开以及层片法展开等等。能够熟练地将这些办法掌握住，并且灵活地加以运用，如此一来便能够大幅度提升钣金设计的效率，还有准确性。
