揭秘焊接接头与焊缝尺寸的多样性及关键要求

011.焊接接头的多样性

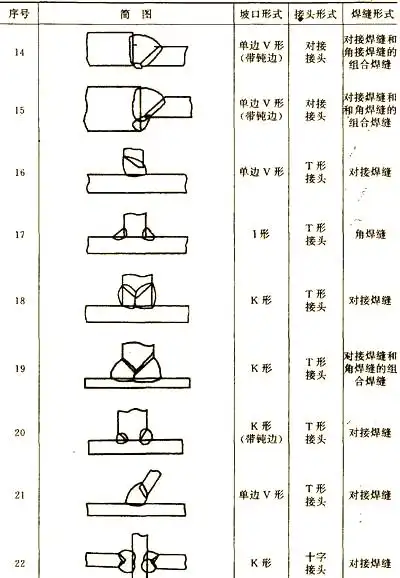

1.1 接头类型与选择

焊件的厚度，在焊接过程里会影响所采用的接头型式和坡口设计，其整体结构同样会产生影响，使用环境也不例外。常见的焊接接头型式有对接接头，还包括T形接头、角接接头以及搭接接头等。其中，对接接头因简单，且能承受较高应力，故而广为应用，所以在各种焊接结构中最为普遍。

对于钢板厚度小于6mm的情况，除非是涉及关键结构的，否则一般是无需开设坡口的。当有两块厚度不一样的钢板需要对接时，要是厚度差没有超过规定范围，那么可参照较厚板的尺寸；要是厚度差超过规定范围，那就需要在厚板上进行单面或许双面削薄处理，要保证削薄长度最少达到3倍的厚度差。

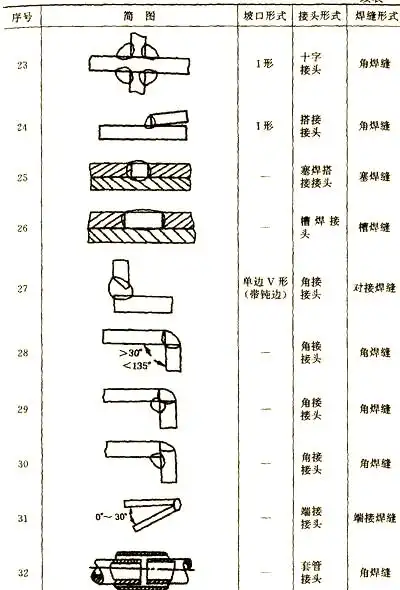

1.2 角接及搭接接头细节

有一种接头形式叫角接接头，它是指两焊件端面间夹角大于30度，同时还小于135度，且这种接头形式因结构简单，常被用于承载要求不高的结构之中，并成为一种常见的接头连接方式。还有一种接头形式是T形接头，它是指一个工件的端面与另一个工件的表面之间构成直角；或者是构成近似直角，这种接头形式常用于钢结构里的梁与柱的连接，而成为钢结构连接中常用的接头方式之一。

在另外一类接头当中，两件工件的部分区域彼此相互重叠，这样的接头叫做搭接接头，它的特点是有着明显的重叠部分。搭接接头类型包含不开坡口，圆孔内塞焊，长孔内角焊，一共有三种类型。

022.焊缝坡口的形式与尺寸

2.1 坡口形式与选择

焊缝的准备形状称作坡口，它能分成多种形式，像是I形、V形、Y形、双Y形、U形、双U形、单边V形、双单边Y形和J形等。V形坡口以及Y形坡口因加工跟施焊的便捷性受到了青睐，不过要留意，这两种坡口焊后可能出现角变形。焊件厚度增加时，双Y形坡口能够作为一种优化选择，它在减少焊缝金属量的同时，还可以实现对称施焊，进而减小焊后的残余变形。

2.2 坡口几何尺寸

涉及多个关键参数的坡口的几何尺寸，包含坡口面，包括坡口面角度、坡口角度，还有根部间隙、钝边，当然也有根部半径以及更多诸如此类；关乎焊缝的质量还有强度的这些尺寸的选择，比如根部间隙的预留是保障打底焊时根部使其能够焊透，钝边的设置能起到有效防止根部烧穿此种现象发生的作用。

033.焊接位置的种类

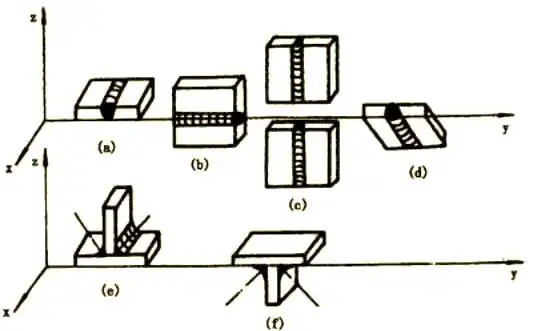

焊件接缝处于熔焊过程里的空间位置，被称作焊接位置，此位置能借由焊缝倾角及焊缝转角加以描述，常见焊接位置含平焊、立焊、横焊、仰焊等别类，不同焊接位置得采用适配焊接方法，以此来保障质量和效率。

044.焊缝形式与形状尺寸

4.1 焊缝形式分类

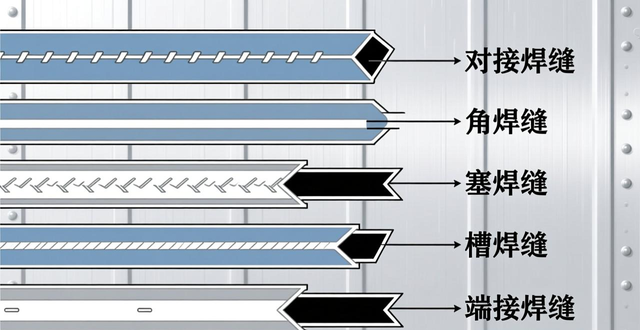

符合该GB/T 3375—94标准的焊缝形式，被划分成对接焊缝、角焊缝、塞焊缝、槽焊缝以及端接焊缝，还有另外一种情况，存在依据施焊时于空间所处在的位置，进而划分成平焊缝、立焊缝、横焊缝及仰焊缝这四种形式。

4.2 焊缝形状尺寸

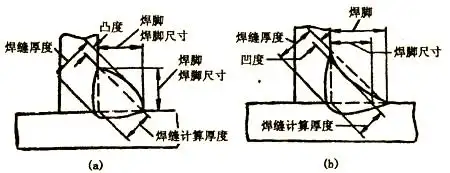

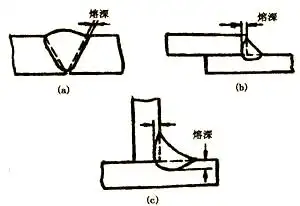

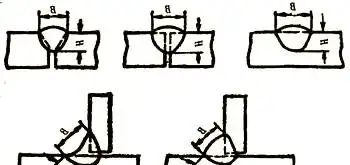

焊缝的关键尺寸内含着焊缝宽度，以及余高，还有熔深，另外还有焊缝厚度等，这些尺寸呀，不但会对焊缝的强度造成影响，而且在外观方面扮演着关键的角色呢。

055.焊缝符号表示法

5.1 符号类型与布局

详细描述接头要求的焊缝符号系统，是凭借基本符号、辅助符号以及补充符号来达成的。其中，指引线一般是由箭头线和基准线一同构成的，而基准线包含一条实线以及一条虚线。

5.2 箭头线与接头关系

箭头线的位置指示焊缝位置，重要在于与接头布局的对应。

5.3 基本符号位置

基本符号相对基准线的位置无特别要求，可对称展示。

066.焊接工艺的参数影响

6.1 电流对焊缝形状影响

使电流增加，致使厚度增加，并且余高增加，然而宽度变化并不显著，此乃埋弧自动焊的时候，所出现的实验观察结果。

6.2 电弧电压与速度影响

在同样的状况之下，当电弧电压一步步地升高之际，焊缝宽度会明显地拓宽开来，然而焊缝厚度以及余高却会逐渐地有所降低。并且焊接速度要是增加了，这样会使得焊缝厚度以及宽度显著地下降下去。

6.3 其他参数影响

存在多个因素会影响焊缝形状以及成形质量，这些因素包含电极直径、焊丝外伸长、倾角等，电极直径若减小，那么会使得焊缝厚度以及宽度减小，在焊丝外伸长增加其情况下，会提升电阻热，加快焊丝熔化速度，进而增加余高，另外，接头、坡口形状以及保护气体成分，同样对焊缝形状有着显著影响。
