利用UG软件进行钣金展开的几种方法

在UG的钣金模块那儿，经典的钣金模型能够靠伸直、展平实体去得到展开图。然而对于冲压型钣金模型而言，这两种命令便不再适用了。在UG软件里提供了好些针对冲压型钣金模型的展开命令，在其中一步式展开跟构造展平图样这两个命令是最为简单、常用的，两者都能够展开冲压型钣金模型，不过又存在着不同。

UG软件，是一款在三维工业设计领域运用极为广泛的软件，因其半参数化设计以及强大的同步建模能力，模型修改变得更为自由，如此更有助于降低使用者工作难度，进而提升工作效率。

于冲压钣金这个领域里，将UG的钣金模块以及同步建模能力充分去运用，以此就能以更快的速率针对设计开展建模还有修改，并且还能够以更高的效率去处理归属其他软件系统的数据。在UG钣金模块里极为重要的一项功能即为钣金展开，钣金展开不管是对于钣金下料而言，还是在冲压落料工序方面都具备重要的意义。最为常用的钣金展开命令含有伸直、展平实体、一步式展开以及构造展平图样等，本文会针对这几种常用的钣金展开方式施行解读以及分析。

伸直、展平实体

实体伸直、展平在UG的钣金模块里属于很常用的展开命令，因为这两个命令适用范畴都是简单的钣金模型，所以能够把这两个命令归为一类。所说的简单钣金模型通常是指模型上全部的折弯都是单曲折弯，借助折弯、卷圆等操作能够达成生产的钣金模型。图1中的方盒就是一种简单的钣金模型。

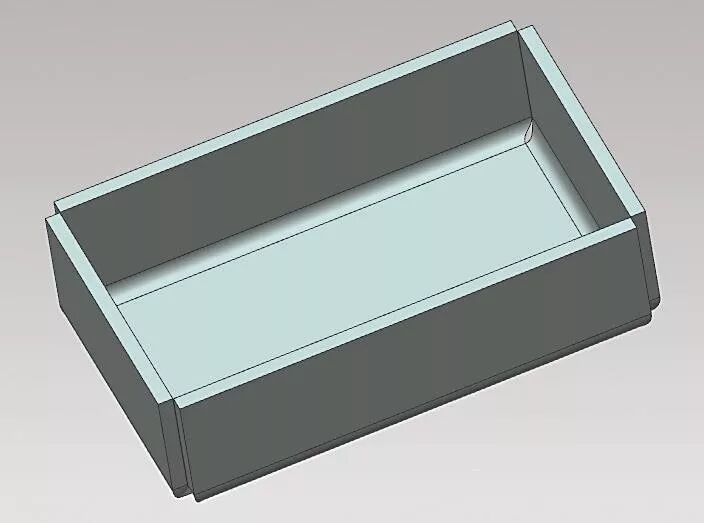

图1 简单钣金模型（厚度3mm）

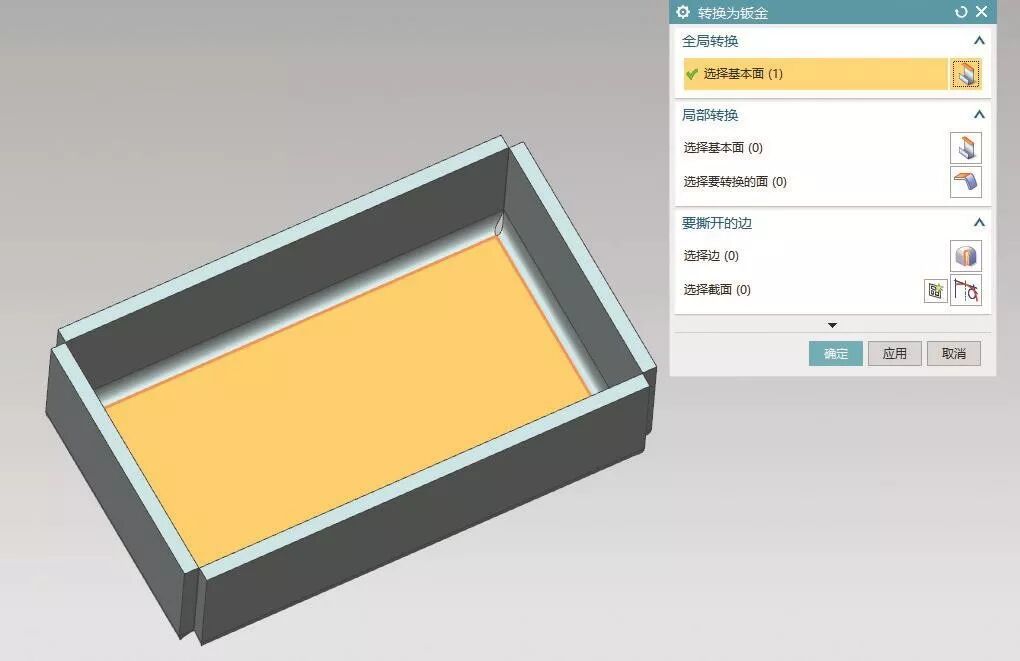

伸直实体操作要在UG的钣金模块中进行，展平实体操作同样要在UG的钣金模块中进行，通过菜单，进入插入，再进入转换，接着选择转换为钣金命令，选择图2所示的面作为基准面，将实体转换为钣金体，实体转换为钣金体是这两种操作的前提条件。

图2 转换为钣金体

之后，能借助点击功能区里伸直或者展平以及实体图标来展开模型，这能进行操作，这两种命令的差别在于：要是模型有着多个折弯之时，伸直命令能够只展开当中一个或者几个折弯，然而展平实体命令却是展开模型上所有可展开的折弯，就像图3、4所呈现的那样。

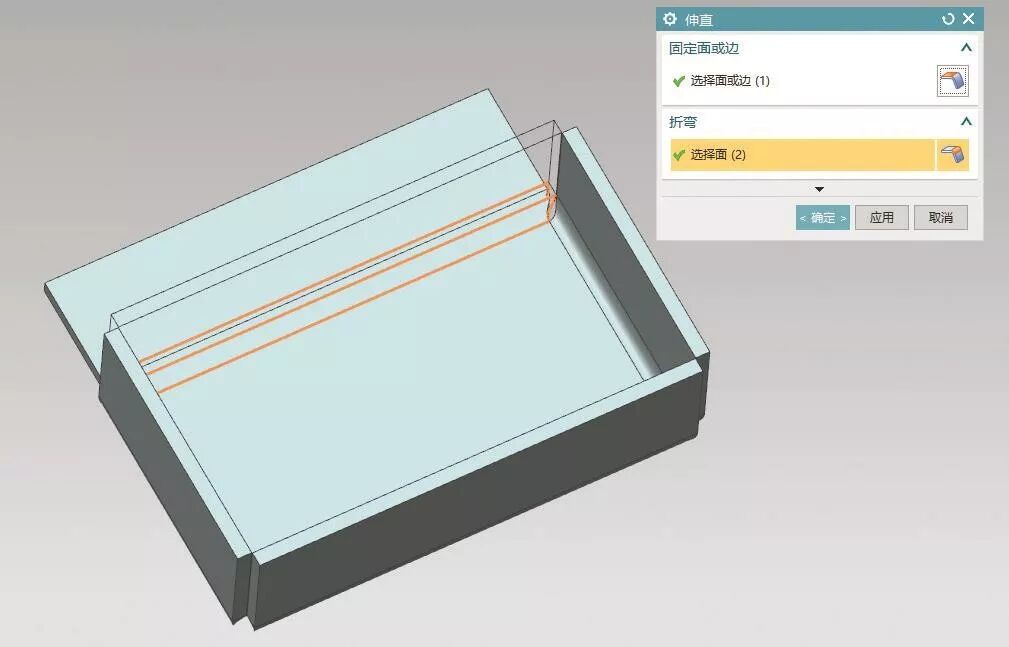

图3 伸直操作

图4 展平实体操作

一步式展开

能通过简单钣金模型用伸直、展平实体会得到展开图，然而对于图5示意的冲压型钣金模型，这两种命令便不再适用了。所说的冲压型钣金模型，是那种不能只借由简单的折弯、卷圆等工艺去生产，非得通过冲压拉延工艺才可以达成生产的模型。针对这种模型，UG软件同样给出了能将其展开的命令，一步式展开命令就是常用的其中一种。

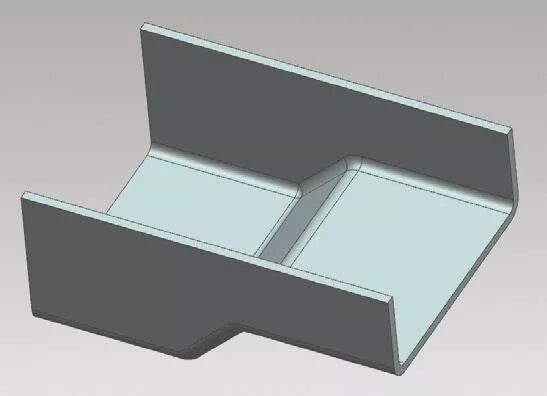

图5 冲压型钣金模型（厚度3mm）

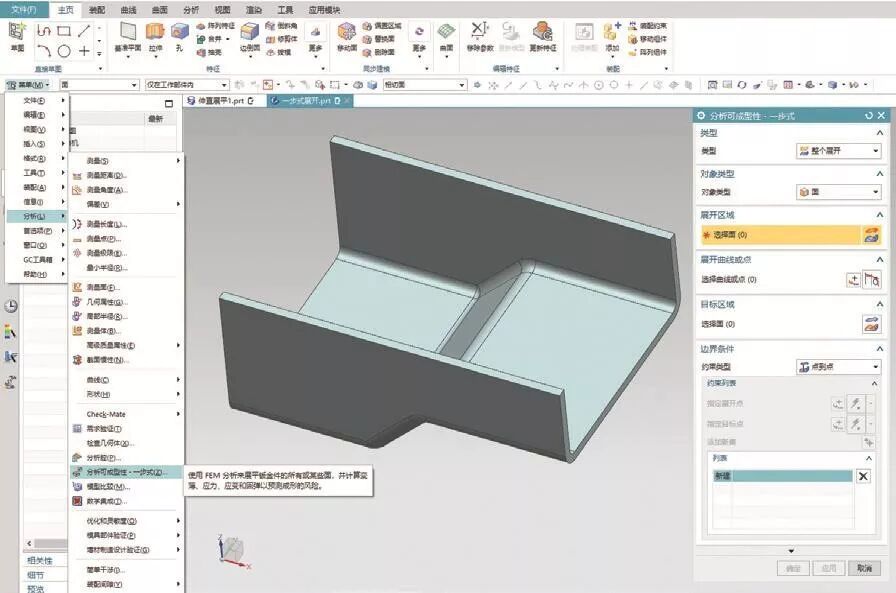

于建模模块里，一步式展开命令，能经由这般路径找到，即菜单，接着是分析，再接着是分析可成形性（一步式），其呈现内容如图6所示。

图6 一步式展开命令

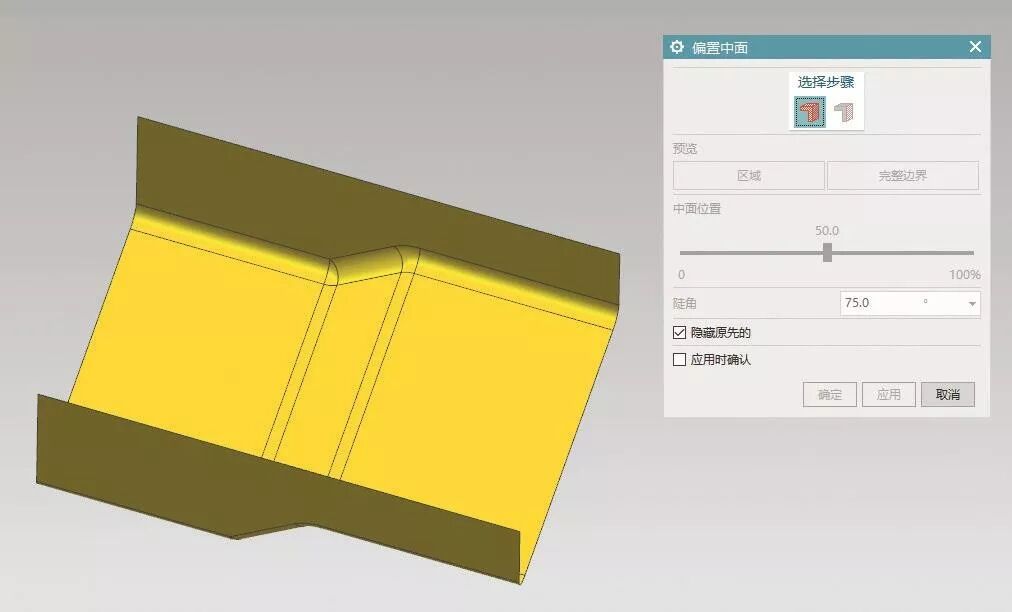

因为UG一步式展开是针对面来进行操作的，所以要是运用这个命令，那就得抽取零件的中位面，选运用菜单进去，选择插入选项卡，点击曲面，再点中面，选择偏置命令，专门挑出模型作为目标体，又选其中的一面当作种子面而后最终生成中位面，像所展示的图7那样。

图7 偏置生成中性面

进行对生成的中性面的一步式展开，展开区域将整个中位面选中，约束类型选取曲线到曲线，边展开曲线选择如图8所示的。

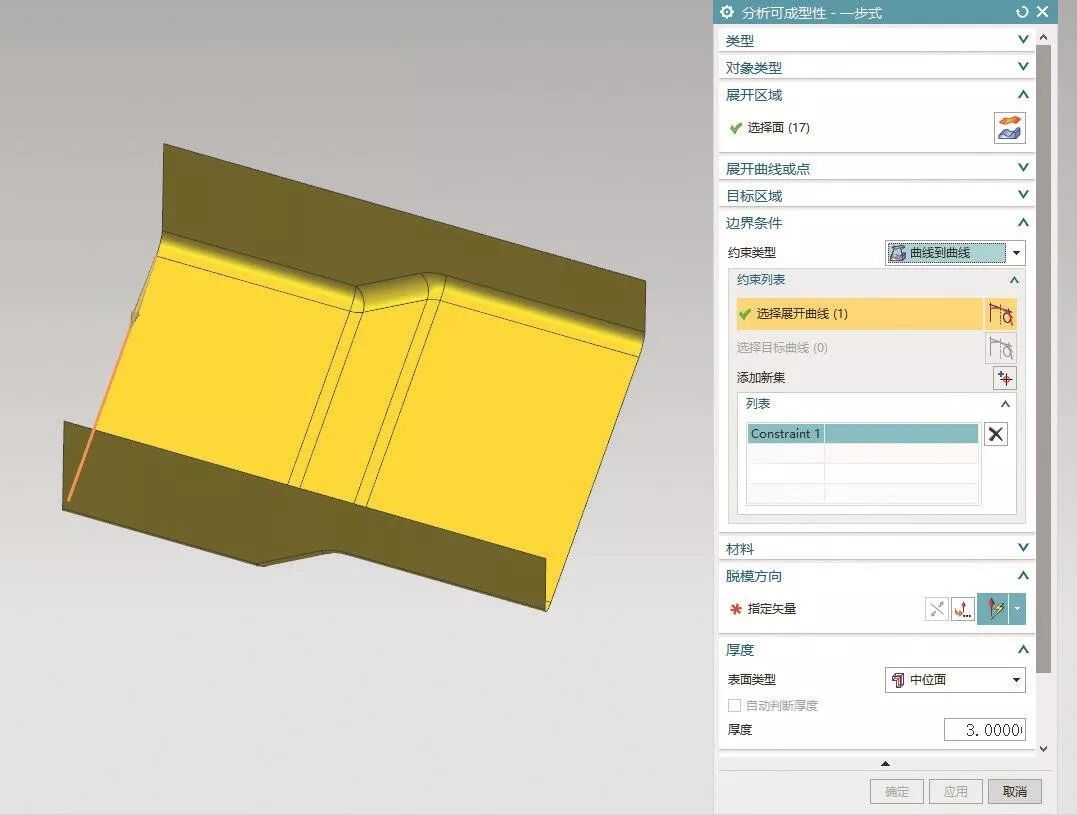

图8 选择展开曲线

接着选取脱模方向，挑选出表面类型是中位面的，再录入模型厚度为3mm，就如同图9所呈现的那样。

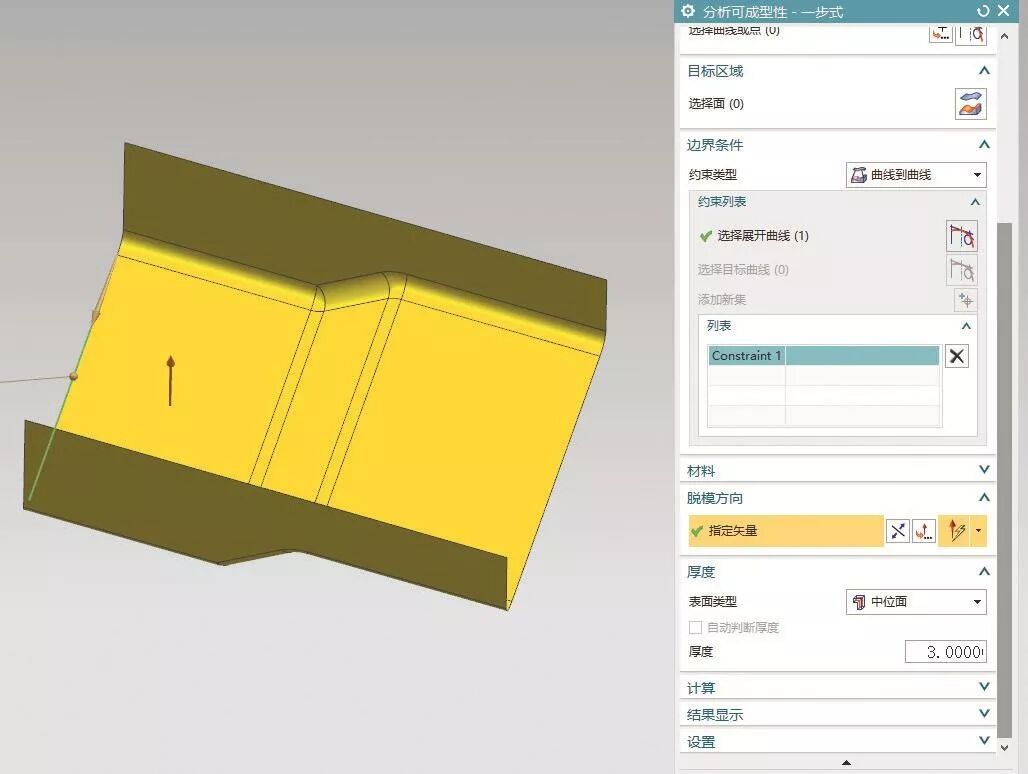

图9 选择脱模方向

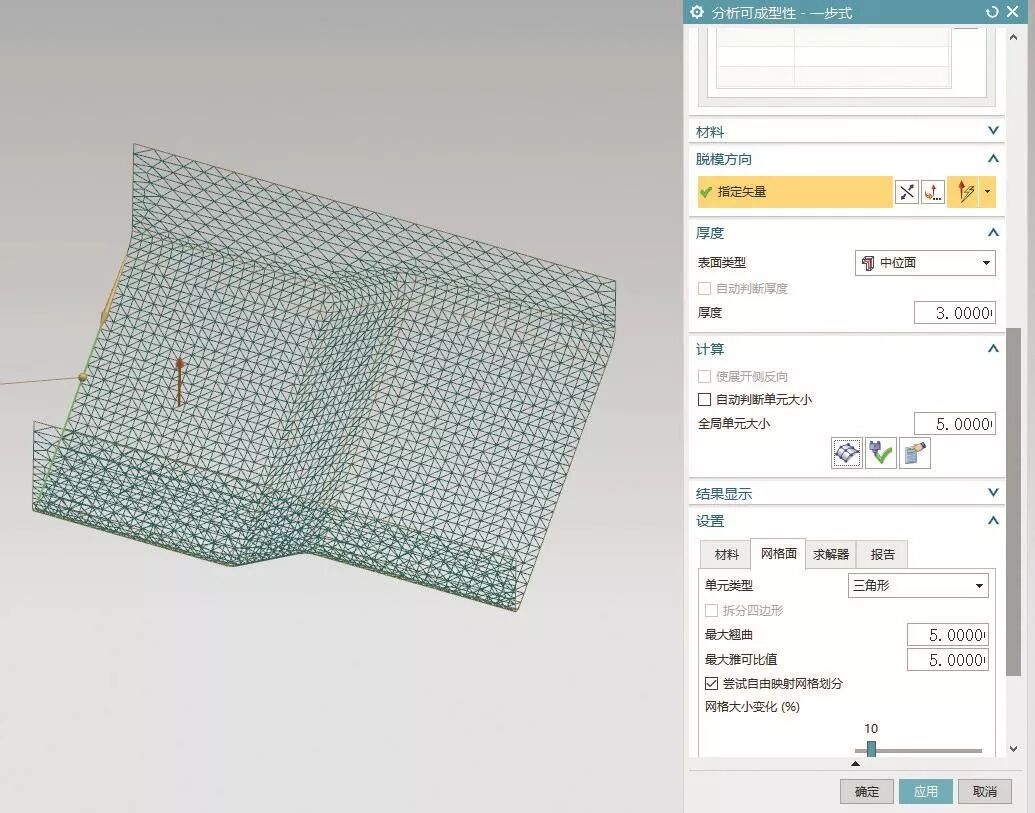

进一步界定有限元网格的尺寸，将网格单元的类型选定为三角形，并且勾选尝试进行自由映射网格划分的选项，于计算栏当中用鼠标点击网格面，进而获取网格面模型，就如同图10所展示的那样。

图10 网格面模型

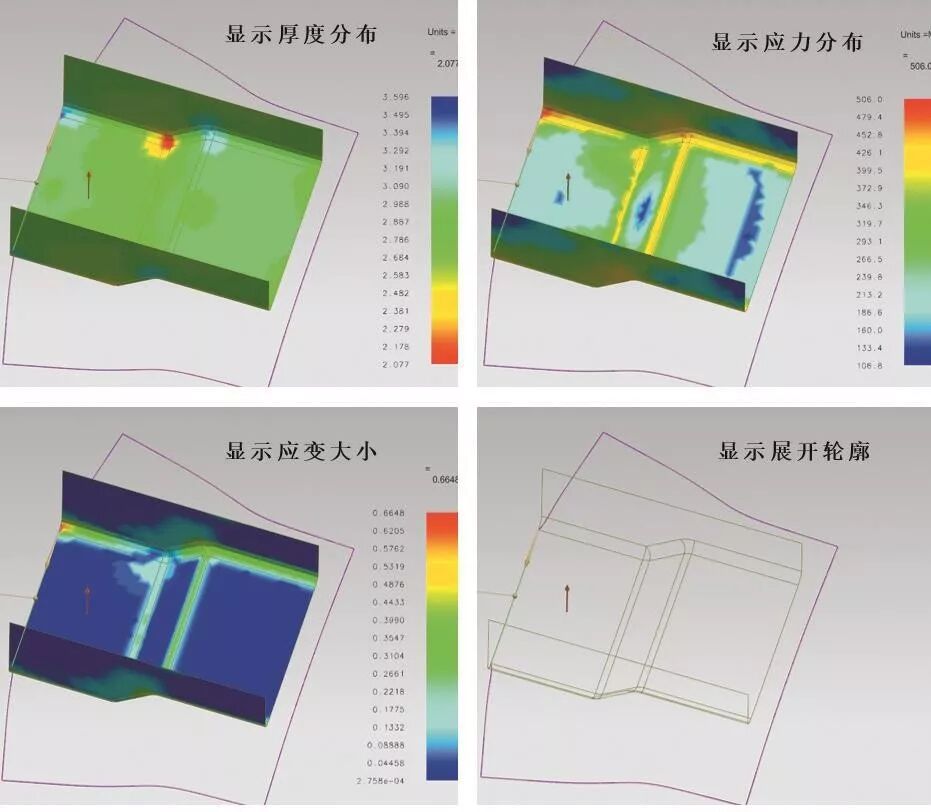

最终于计算栏那儿点击计算按钮，在结果显示栏之中能够选择去显示不一样的分析图以及展开图，就如同图11所呈现的的那样子。

图11 一步式展开结果

构造展平图样

会有一种将冲压型钣金模型进行展开的方式，它就是构造展平图样命令。就像图5所展示的钣金模型那样，要借助菜单，再到工具，接着是复合，然后找到构造展平图样这个命令，这一过程如图12所示。

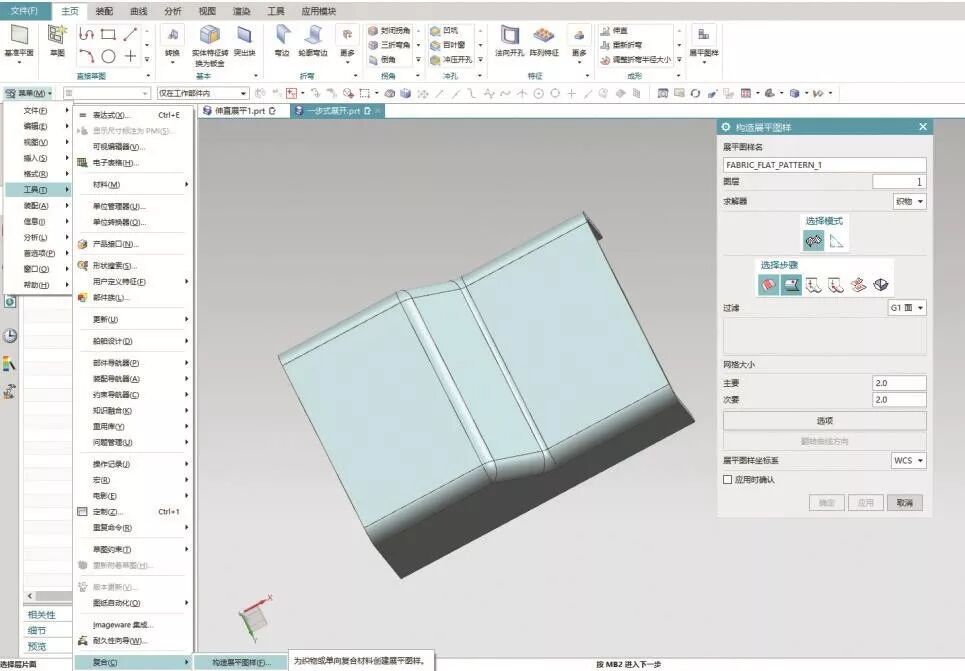

图12 构造展平图样

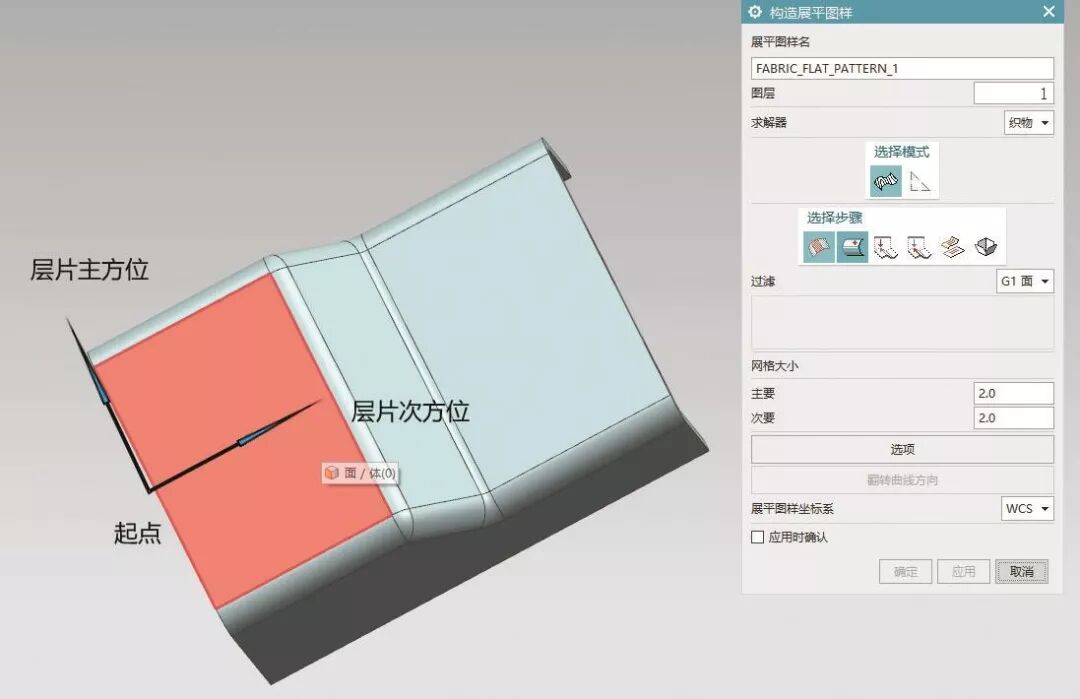

而后依据步骤提示，挑选如同图 13 所展示的面作为层片面，接着依次选取层片起点以及层片的主、次方位，恰似图 14 所呈现的那般，最终点击应用按钮，软件便开始运算模型展开图，类似于图 15、16 所显示的样子。

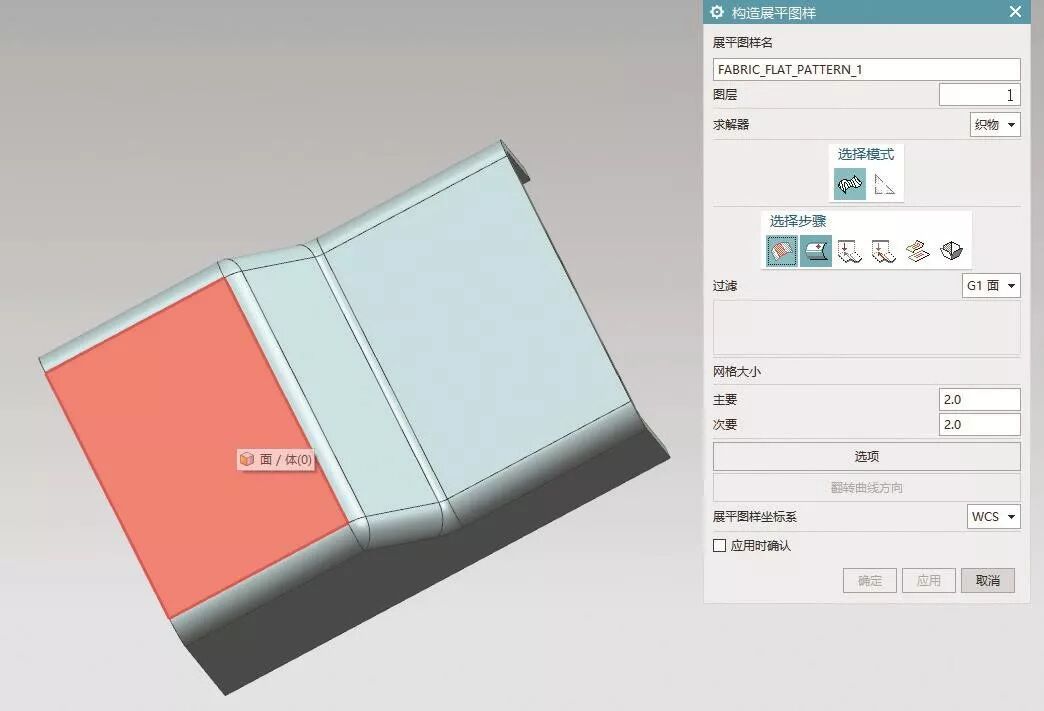

图13 选择层片面

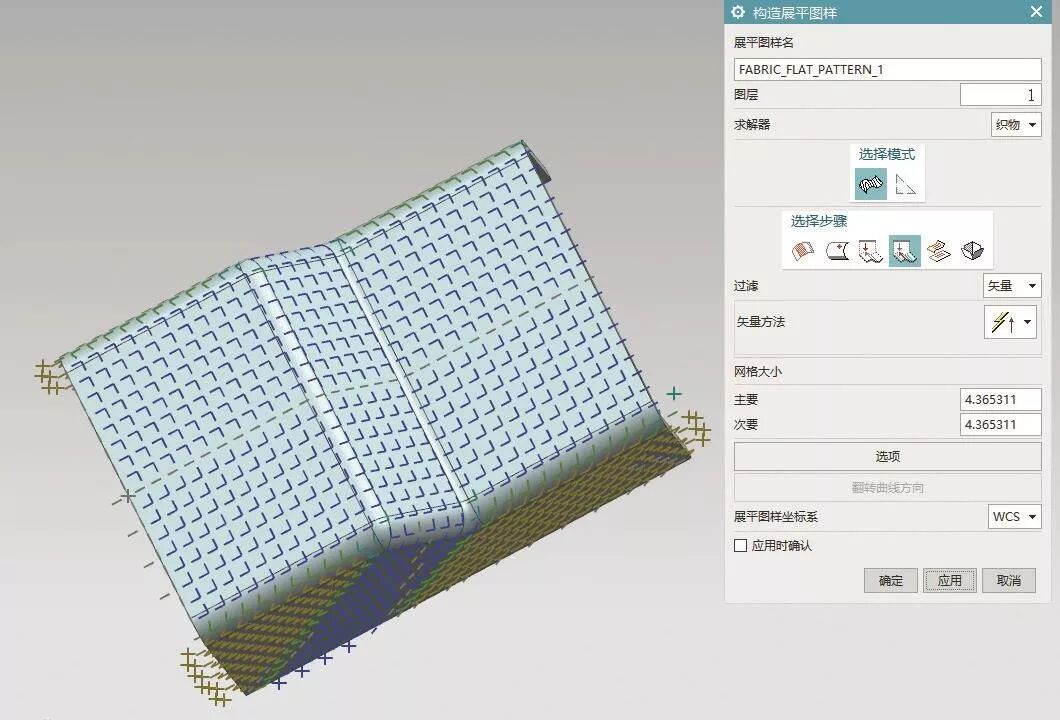

图14 选择层片起点和方位

图15 展开图运算中

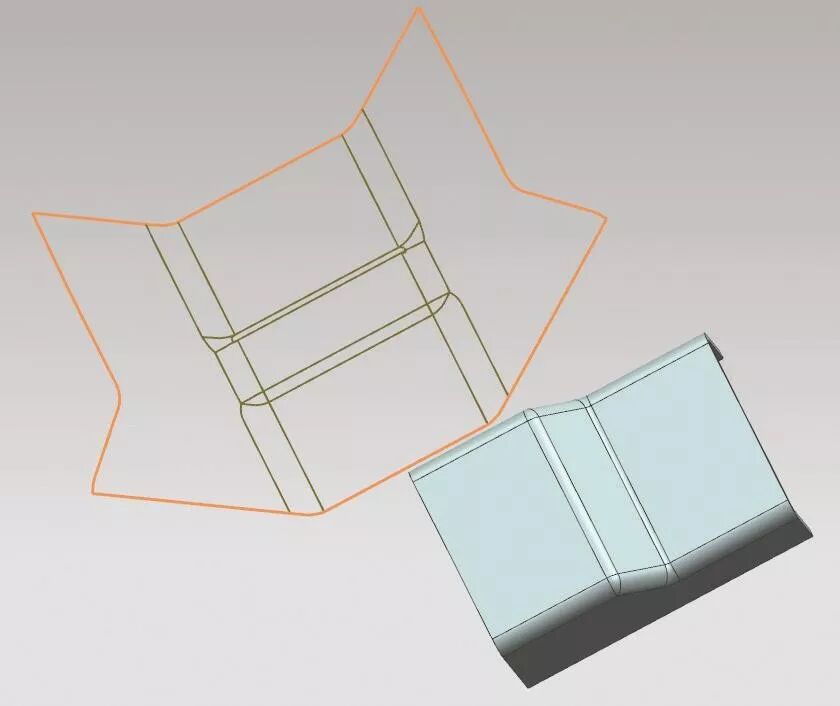

图16 构造展平图样结果

结束语

UG软件具备强大的钣金展开能力，这一能力的过人之处在于，它提供了多种进行钣金展开的方式。然而，我们也应注意到这样的状况：利用一步式展开和构造展平图样这两个命令，对同一模型展开，所得到的结果并非完全一样。身为软件使用者，我们一定要掌握多种方式，要了解它们之间的不同之处，进而选择最为合适的操作，以使软件切实能为自己所用。

——节选自《钣金与制作》 2018年第4期
