模具设计之UG钣金实例教程(3)

（3）在【钣金特征】工具条中，单击【内嵌弯边】按钮

将【内嵌弯边】对话框予以打开，针对所指示之边缘进行单击操作该边缘于图 1-29 中有所呈现，就图 1-30 所示情形为其设置参数。

图1-29 选择的边缘

图1-30 【内嵌弯边】对话框

（4）单击【选项】按钮

开启【选项】对话框，挑选【止裂口选项】，按照图1-31那样去设置参数，点击【确定】按钮。再点击【确定】按钮后，所能瞧见效果如同图1-32那般。

图1-31 【选项】对话框

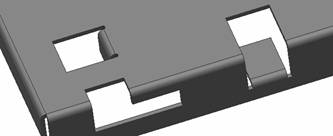

图1-32 创建的内嵌弯边特征

（5）挑选【插入】，接着选择【关联复制】，随后选取【镜向特征】所在的菜单命令，或者点击【特征操作】工具条里的【镜向特征】按钮。

拿出工具，开启【镜向特征】对话框，就如同图1-33所呈现的那般。从中挑选先前缔造的2个内嵌弯边特征，将镜向平面选定为基准平面XZ平面，而后点击【确定】按钮，最终效果恰似图1-34所展示的样子。

图1-33 【镜像特征】对话框

图1-34 创建的镜像特征

步骤8 创建钣金冲压特征

（1）从【插入】选项里，挑选【曲线】中的【椭圆】菜单命令使用，将依据此操作打开【点】对话框，就如同图1-35所呈现的那样。把点坐标设为（0，0，1）进行输入，随后点击【确定】按钮。

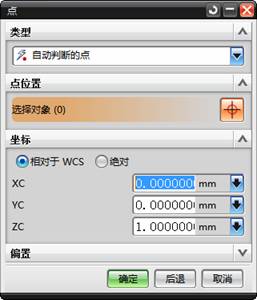

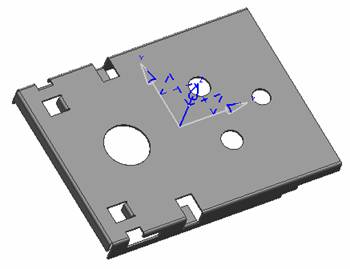

图1-35 【点】对话框

（2）先要去打开【椭圆】对话框，参照图1-36的样子来设置参数，之后再去单击【确定】按钮，最终创建出来的椭圆呈现出图1-37的模样。

图1-36 【椭圆】对话框

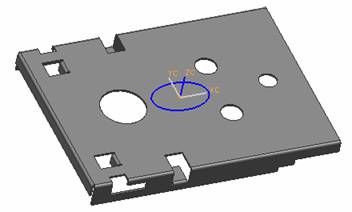

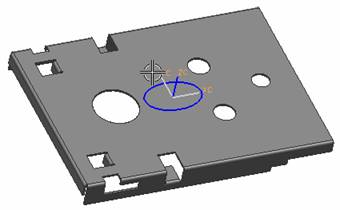

图1-37 创建的椭圆

（3）在【钣金特征】工具条中，单击【钣金冲压】按钮

开启【钣金冲压】那个对话框，按照图1-38去挑选冲模安放面哪，放置面轮廓中选上一步所创建的椭圆，依照图1-39那样输入别的参数，点击【确定】按钮。出来的效果就如同图1-40所呈现的那般。

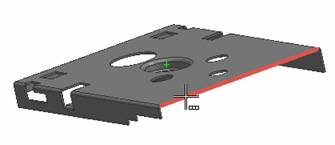

图1-38 选择的安放面

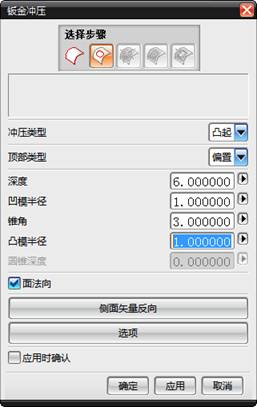

图1-39 【钣金冲压】对话框

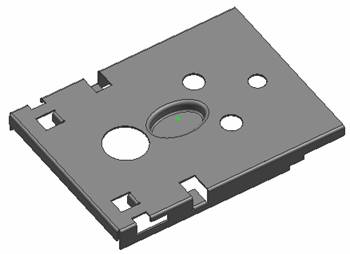

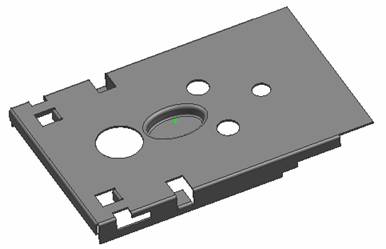

图1-40 创建的钣金冲压特征

步骤9 创建折弯特征

（1）单击【特征】工具条中的【拉伸】按钮

将【拉伸】对话框打开呈现，其模样依照图1-41所示。于选择条里把【区域边界曲线】选中，此形态参照图1-42所示。把图1-43所示的面予以选定，拉伸方向设定为默认状态，起始距离设为0，终止距离确定为20，布尔选项选择【求和】，其余各项按照默认设置，之后点击【确定】按钮。所创建的特征呈现如图1-44所示。

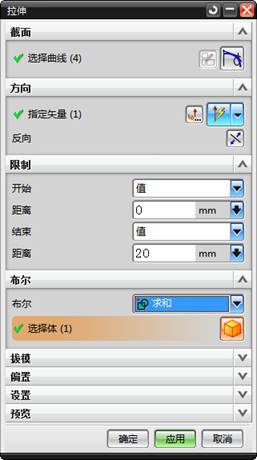

图1-41 【拉伸】对话框

图1-42 选择条

图1-43 选择面

图1-44 拉伸后的效果
