常用于工业的钢管是输送介质的管道当中的一种，管道间连接方式存在多种多样的情况，然而焊接属于其中一种相当重要的连接方式。焊接坡口的形式以及尺寸，对管道焊接质量的优劣有着关键影响。以下对几种常用的坡口型式予以介绍：
1、适用于管子壁厚厚度在3.5mm之下的I型坡口，实际上属于那种无需进行加工的坡口，仅仅留出大概0.5到1mm左右的对焊间隙便能够实现焊透。I型坡口呈现的样子犹如下图1所展示的那样：
图1
2、V型坡口，是那种适用于中低压钢管对焊的坡口，其针对的管子壁厚处于20mm以下，两根钢管的端面都存在坡口，并且坡口开口角度是60至70°，此时管子对接间隙为1至3mm，坡口根部还留有1·2mm的钝边，钝边有着防止根部烧穿的作用，而且钝边的尺寸需要保证第一层焊缝能够焊透，不然就会产生根部缺陷，V型坡口如图2所示。
图2
3、适用于高压管子焊接的是u型坡口，其壁厚通常处于20至60mm范围，坡口根部会留有1至2mm的钝边，管子对接间隙为1至4mm。u型坡口根部的圆角作用是增大坡口根部空间，以此保证焊枪能够塞进去，进而实现焊透，达到保证焊接质量的目的。u型坡口如同图3所展示的那样。
图3

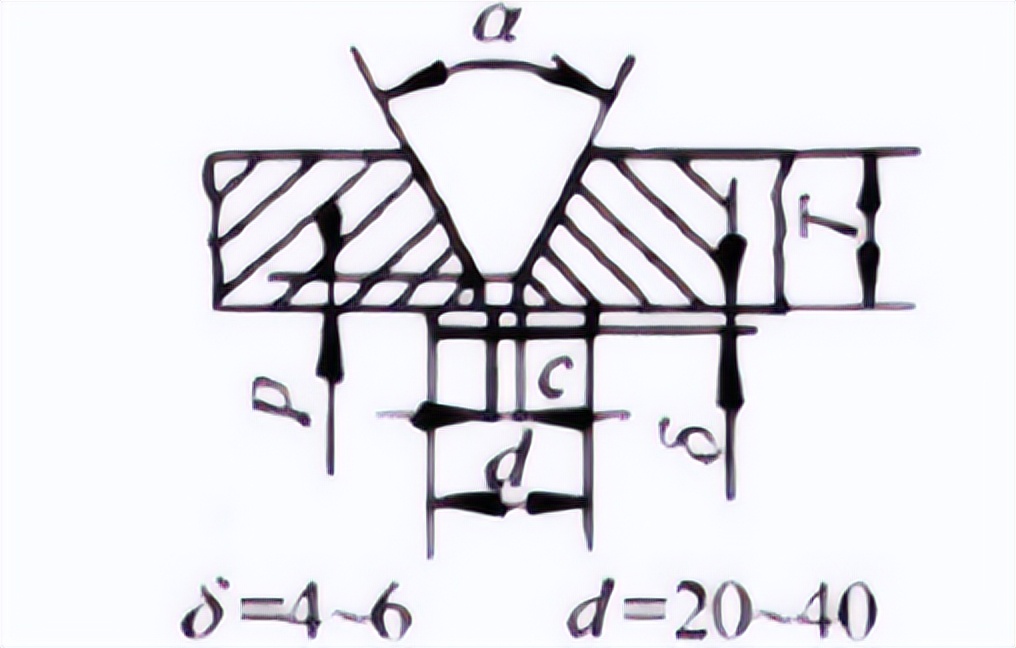

4、带垫板v型坡口，是一种坡口形式。此种坡口的背面，贴有一层垫板。垫板使得对接间隙能够被放大，进而在焊接时不会出现漏液现象。通常情况下，对接间隙在4至7mm左右。垫板厚度为4至6mm，其宽度在一定范围之间。由于对焊间隙扩大，所以坡口角度能够缩小。通常坡口的张开角度在45°至55°之间。带垫板v型坡口如图4所示：
图4
