UG/NX 做个书夹子很简单？那这个方法你会吗？

瞧瞧今儿个的这个模型，有没有那么一种仿佛被戏弄的感受？觉着它太过简易了，难道不就是通过一次拉伸便能够制作出来的！今儿咱们要运用钣金的办法来打造出这个模型。在此给大伙分享两种思路，瞅瞅你能学到多少知识？

第一种！根绝折弯的工艺方法来做！

建模过程：

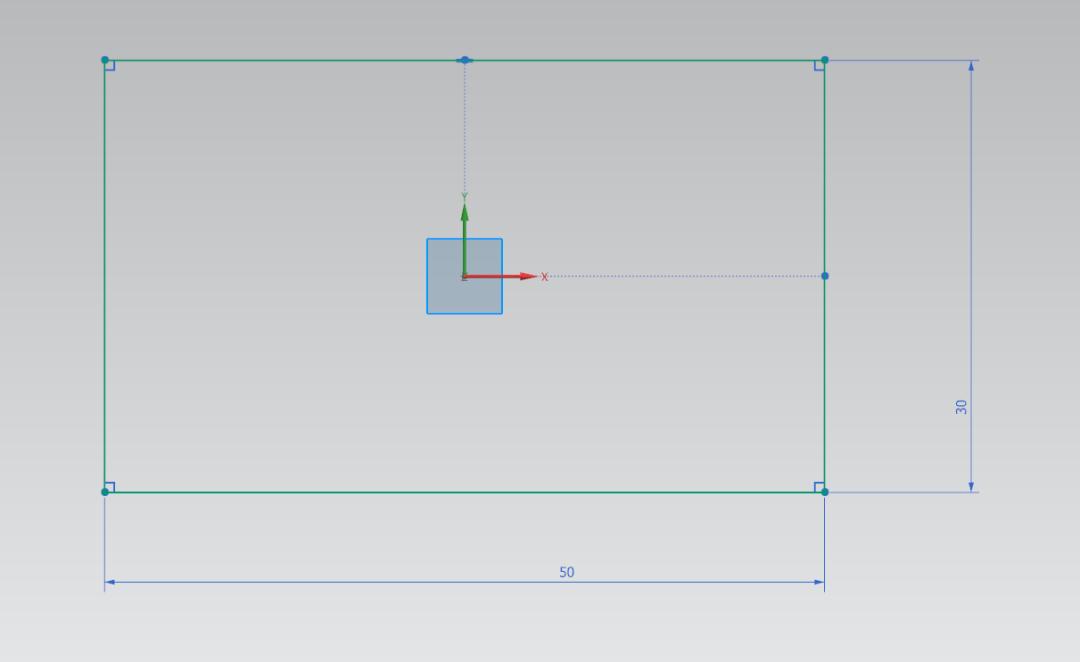

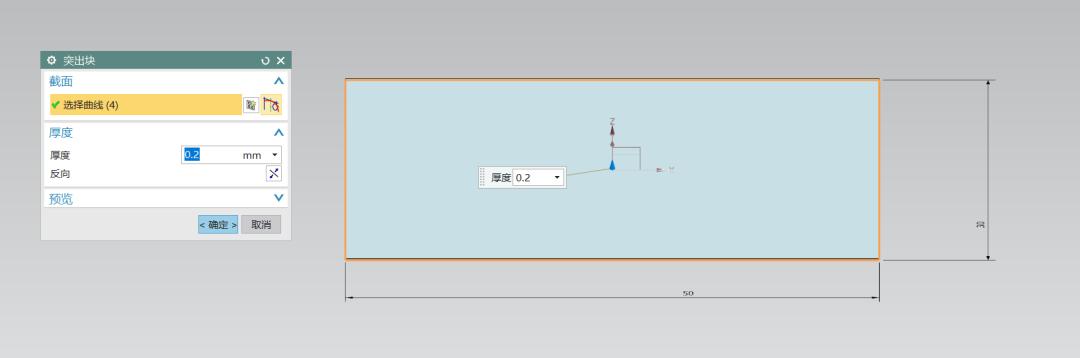

1、先进入，可以进入的UG的钣金模块，然后，咱们新建草图，新建一个草图，之后做，做出一个，做出一个0.2mm的突出块，做出一个0.2mm的突出块哈。

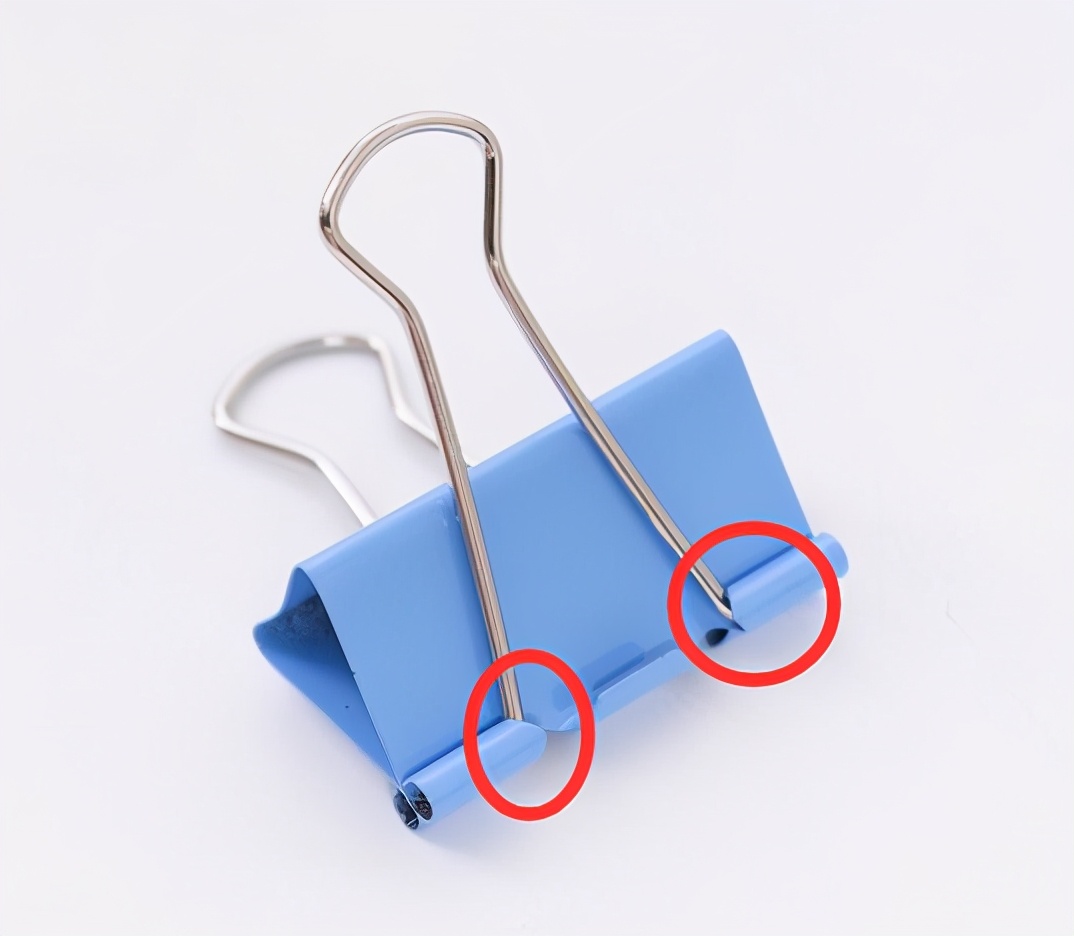

有一种书夹子，其嘴的部位，存在一个用于限位的设计，在此，就要求我们去绘制一幅草图，之后进行法向除料。

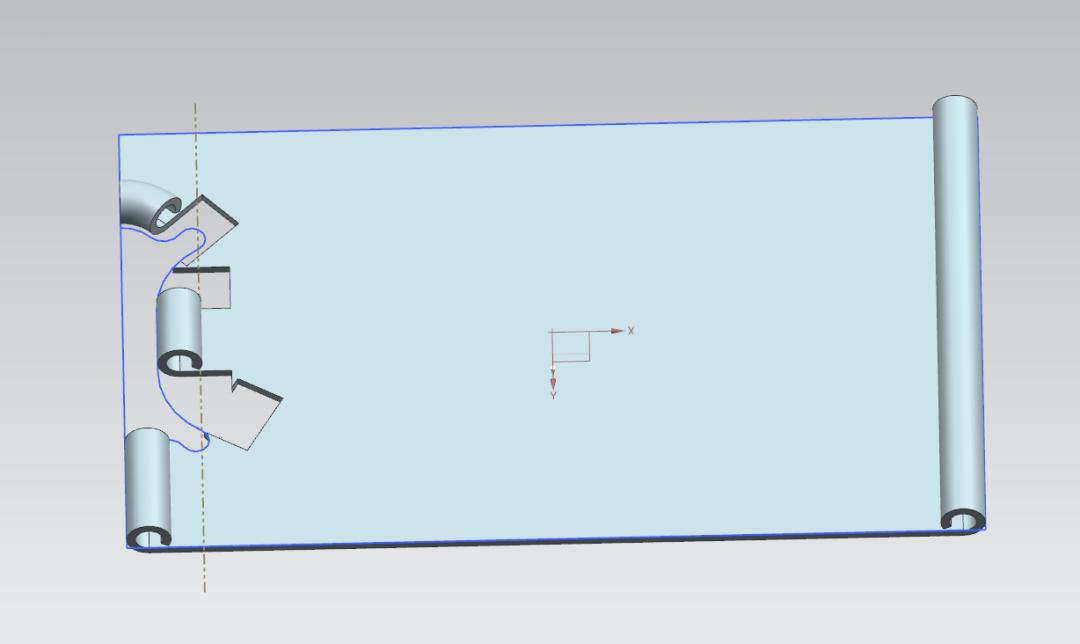

有的小伙伴，采用直接法向除料的方式，之后再进行折弯操作，如此一来，就会出现像图中所呈现的那种错误情况，而这并非是我们期望能够达成的那个效果。

因此，我们一定要先将边缘进行弯折处理，之后再把它展开，接着再度开展进行重新采取折弯这样的操作行为，具体的详细步骤是：

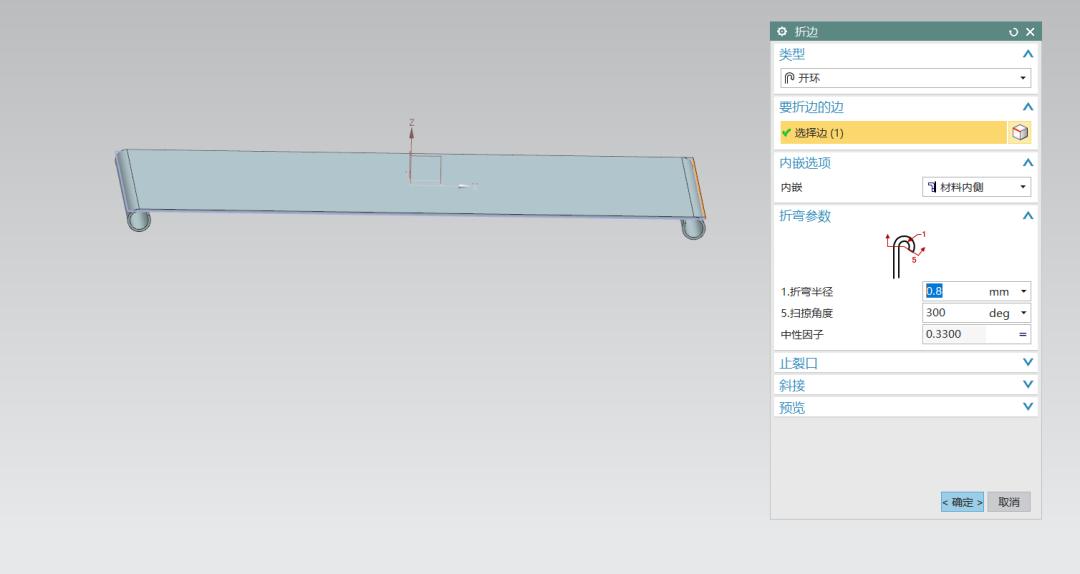

2、先使用折边弯边这个命令，对两边的底边进行卷边处理。

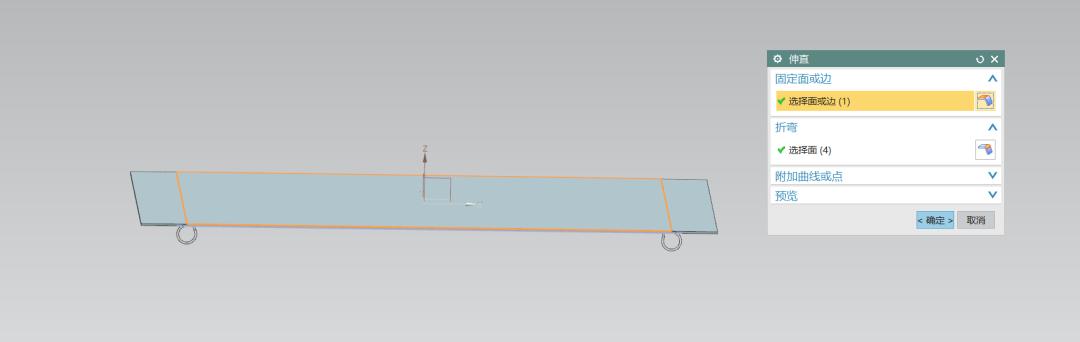

3、然后使用伸直命令让其展平开来

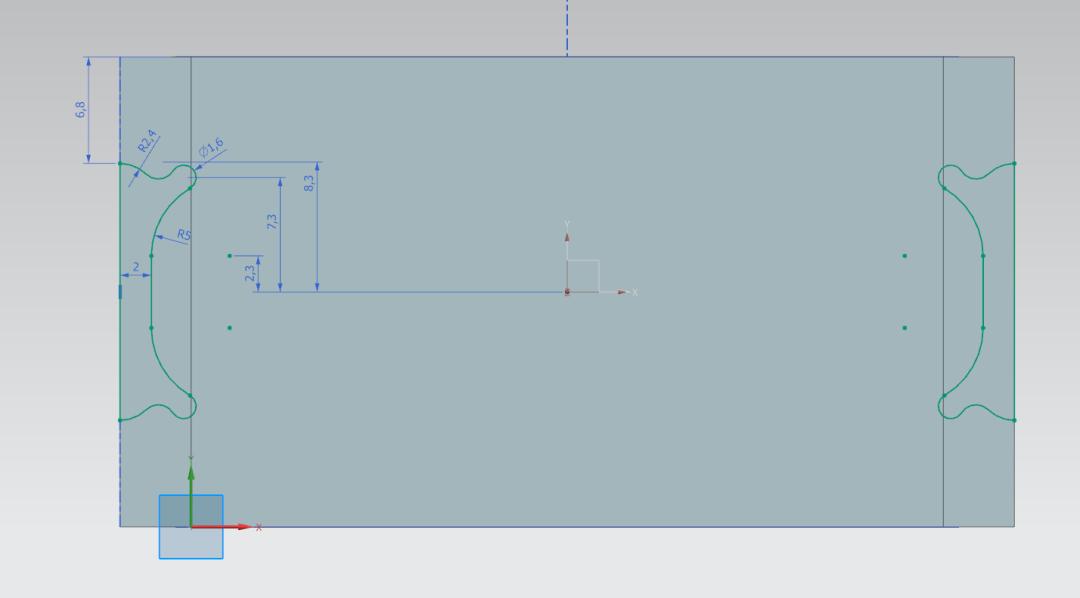

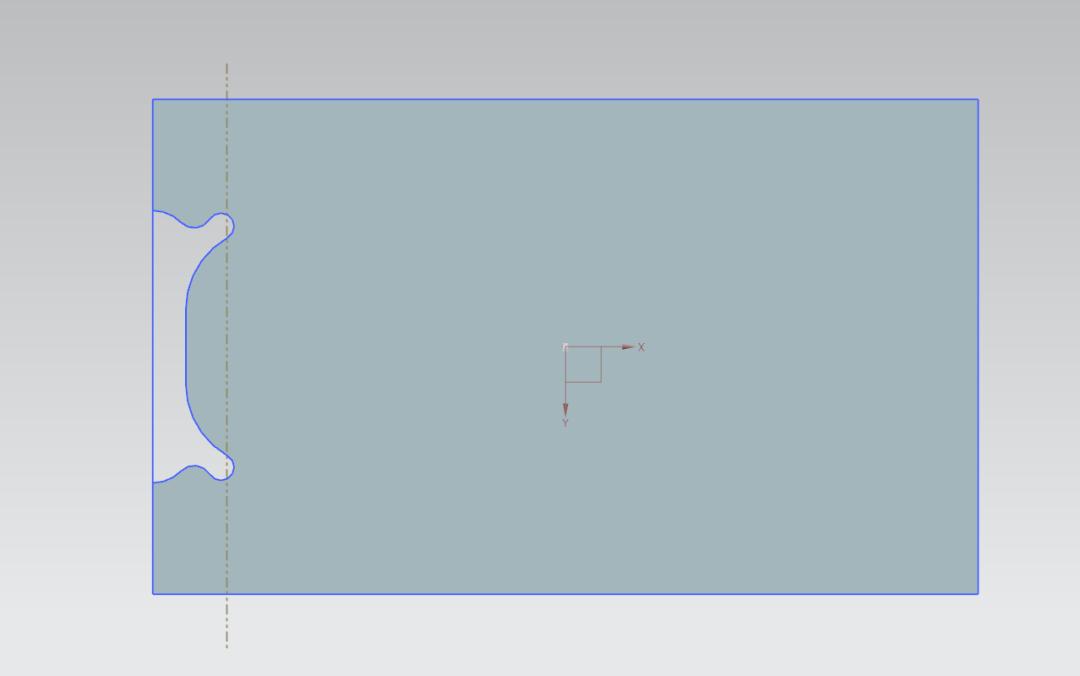

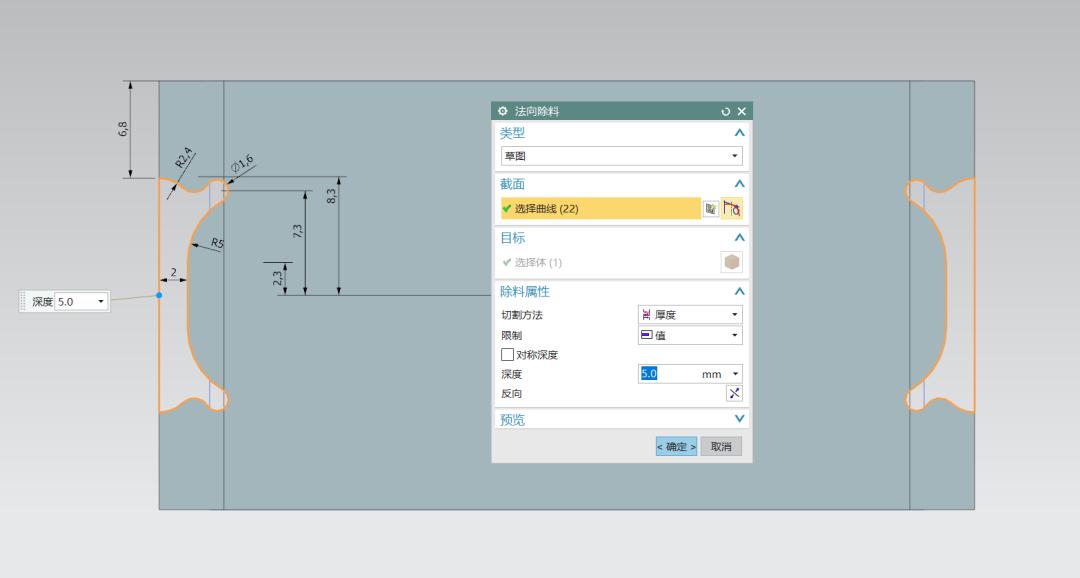

4、继续绘制草图，具体形状如图所示

5、这里进行法向除料，也就是所谓的拉伸求差，是一样的效果

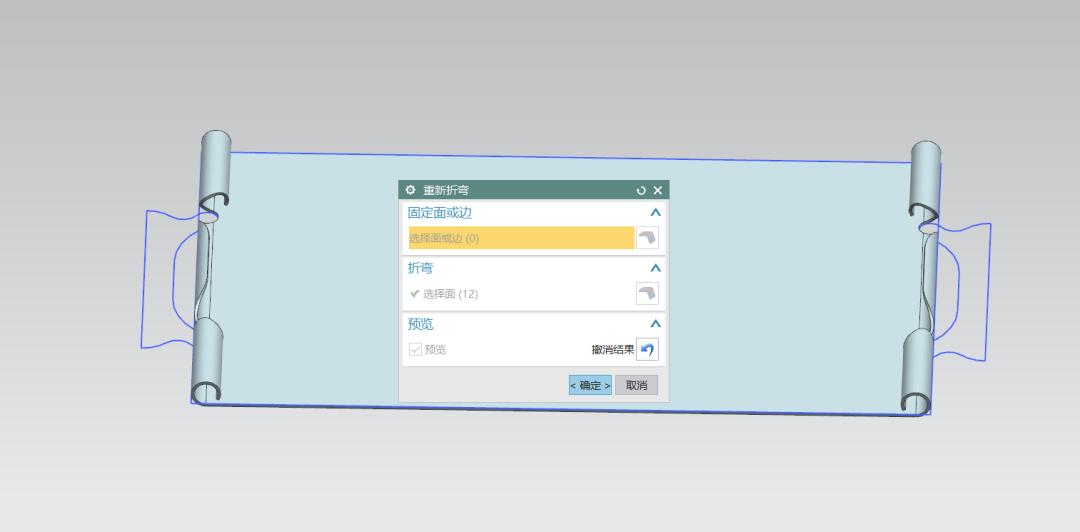

6、上面的操作都完成后，再使用重新折弯这个命令，让其折弯

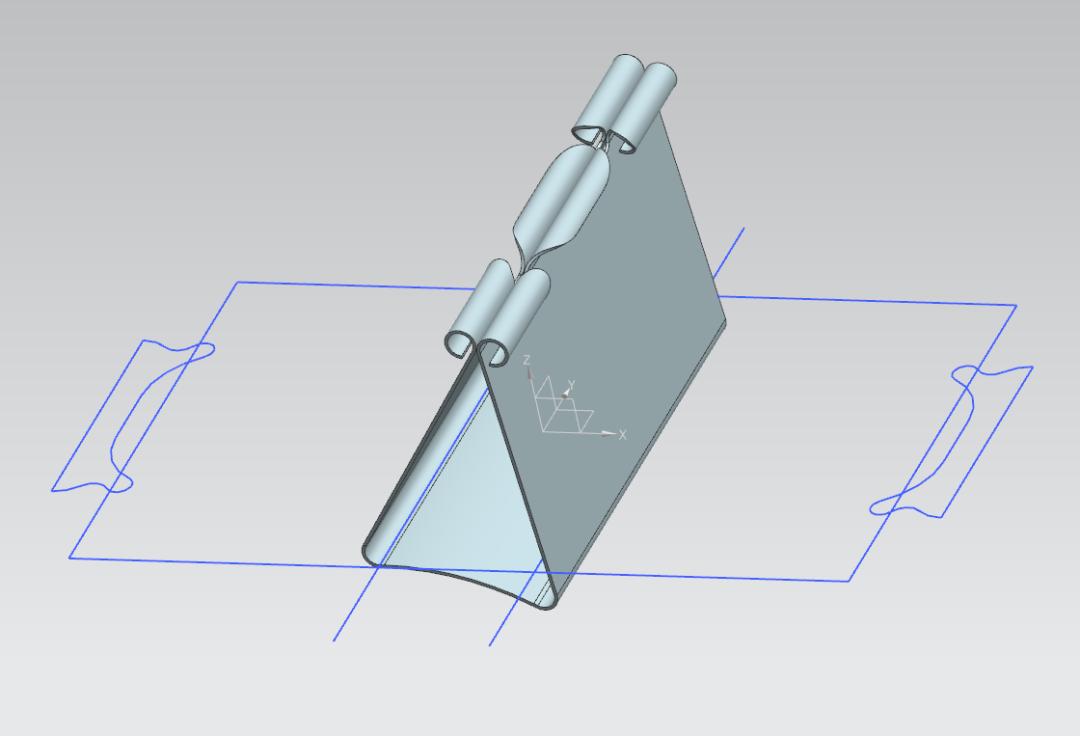

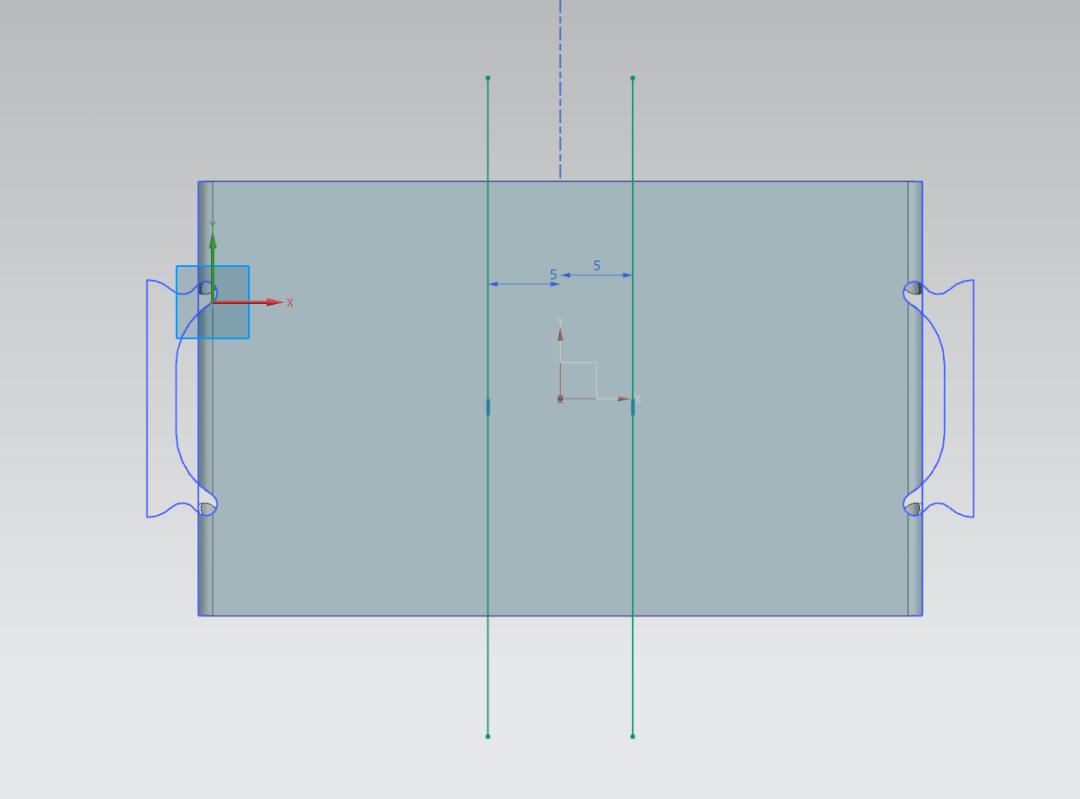

7、这里再绘制一个草图，只需要画两个直线。

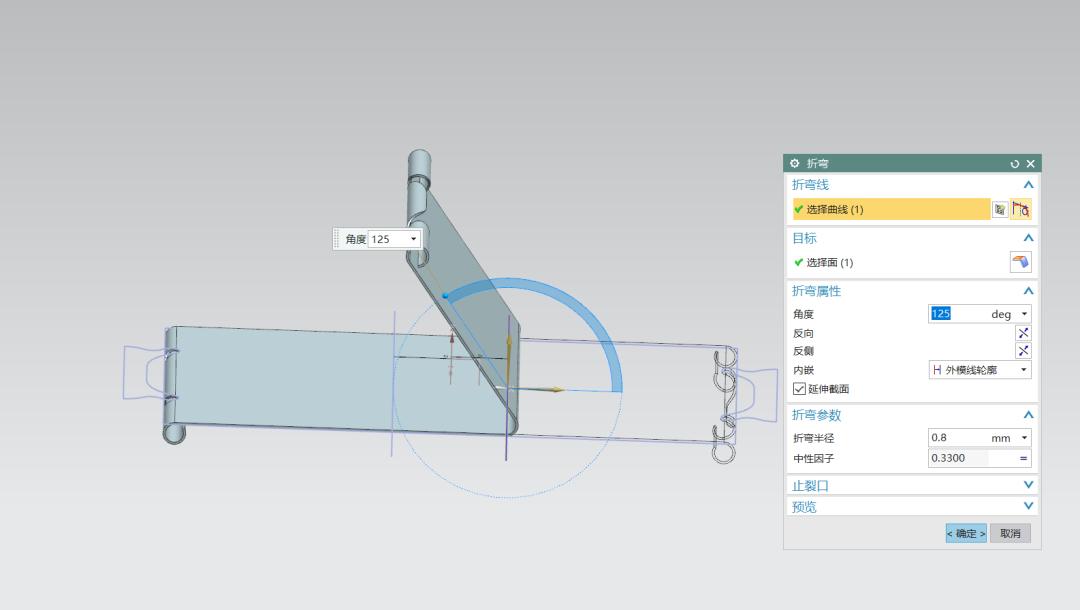

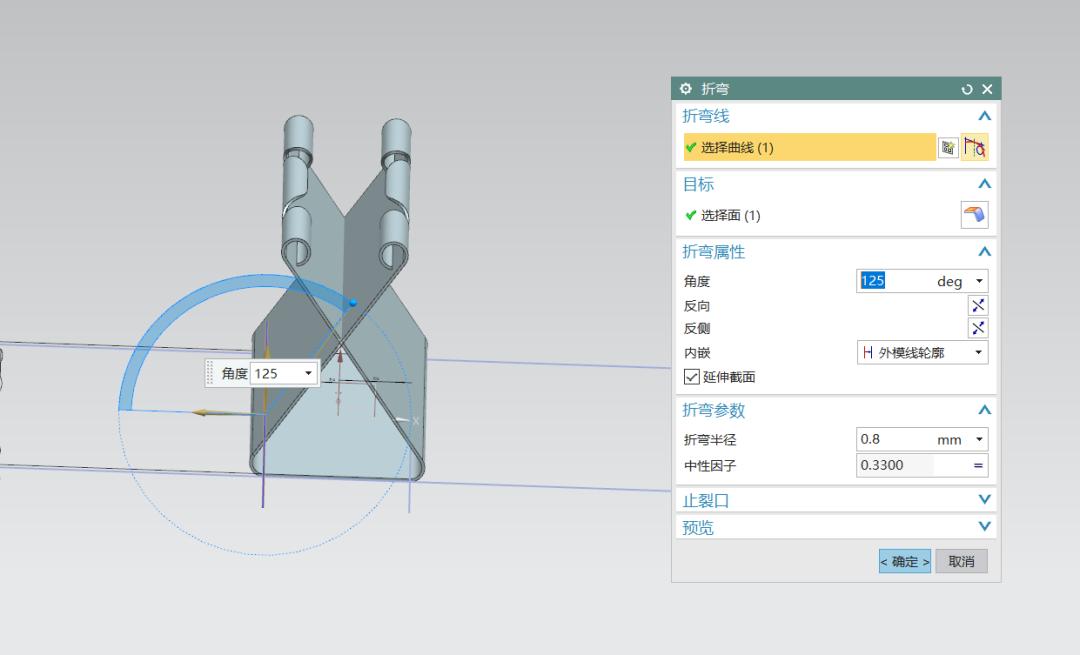

8、利用上一步绘制的直线进行折弯处理，记得注意一下折弯的方向啊

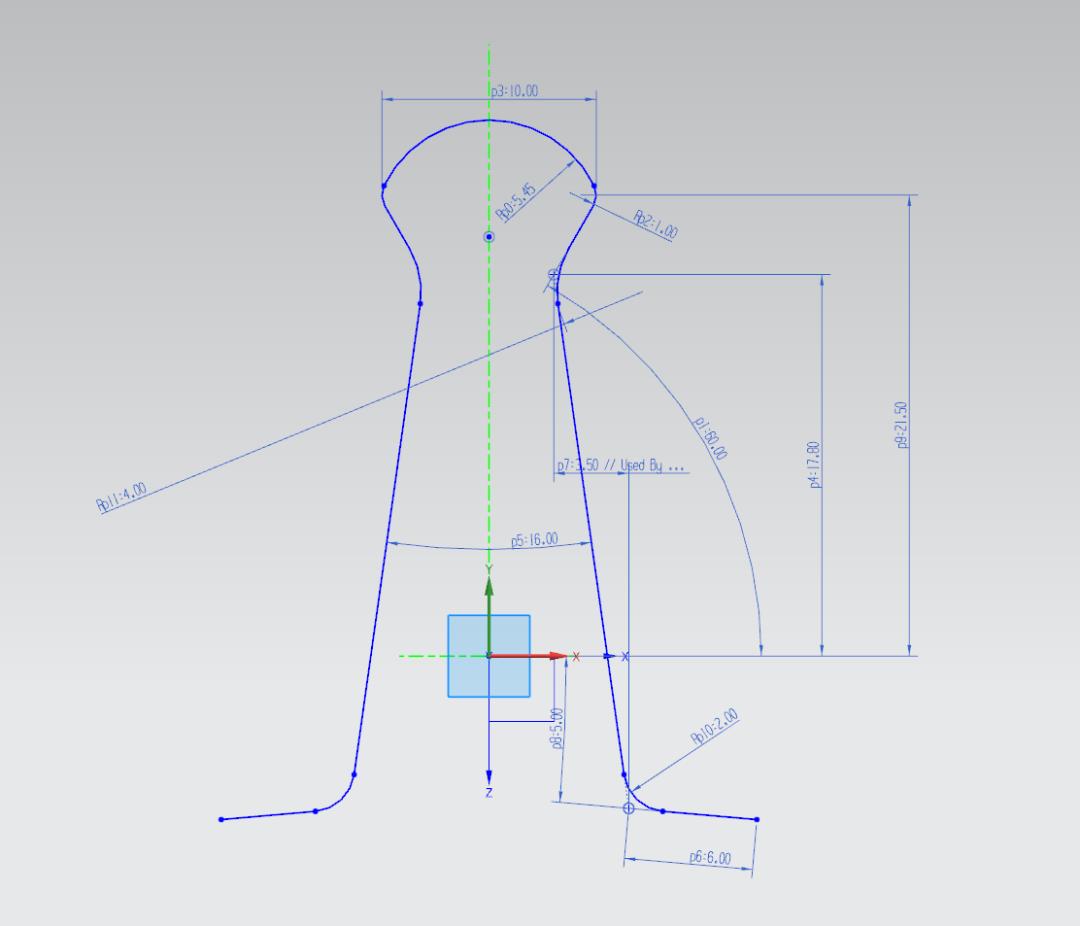

9、拿笔绘制出一条，处于Y轴之上的直线，之后持续去做折弯的处理，一步步地更改折弯的半径，使其达到书夹子那样的样式。

至于剩下的两个书夹子的铁丝就简单很多啦！

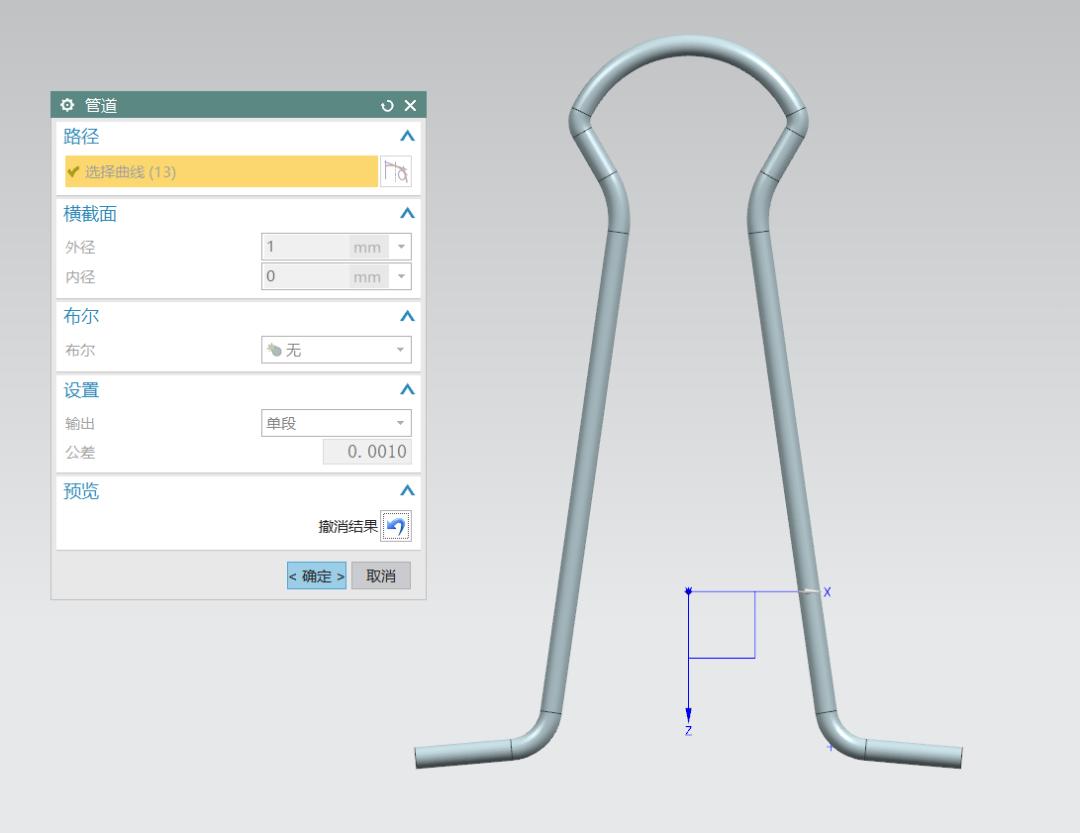

首先还是绘制草图，然后做一个1mm的管道就好了

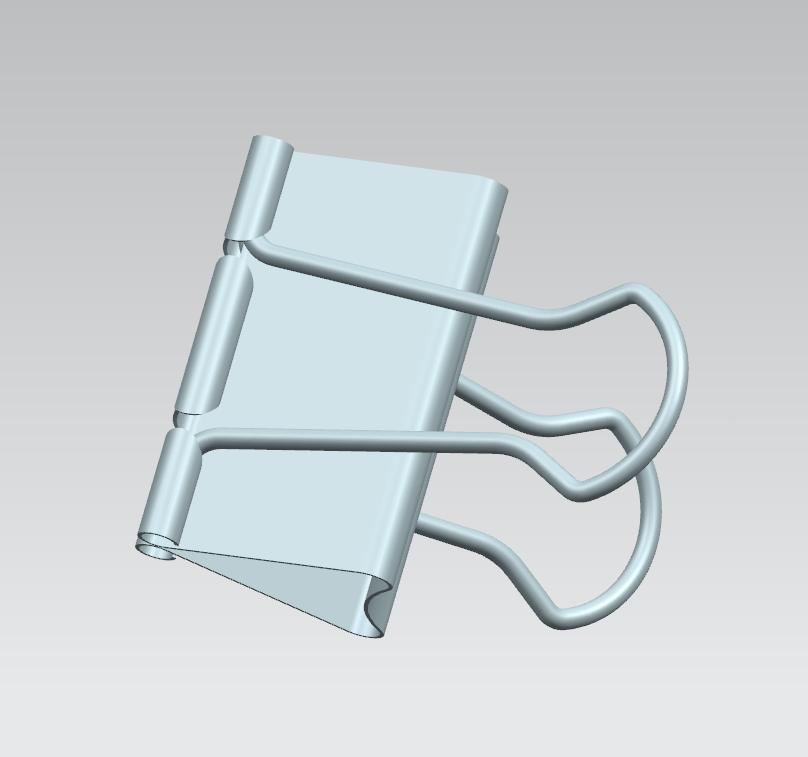

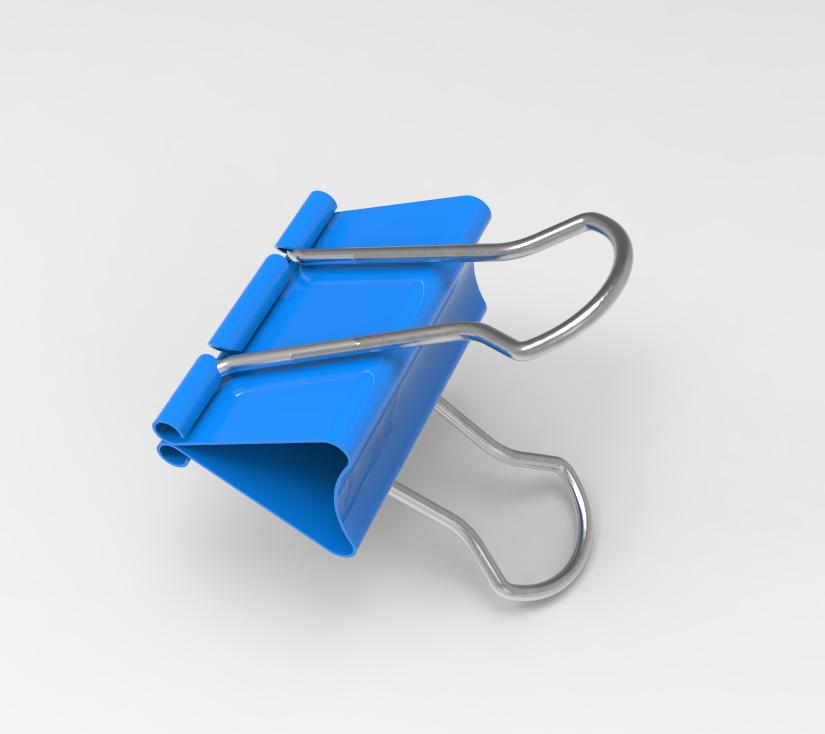

接下来就是非常简单的装配以及渲染

怎会如何？难道不是好像也并非特别困难那种情形？实际上呢诸如此类的建模方式更近似这类书夹子的工艺制作流程。要是运用这种办法，其一展现了你的建模水准，其二也体现了你绝非仅是个晓得画图之人，你还明白一定的工艺，这恰恰就是咱们实力的表征啊！

什么？还有一种方法没说？别着急，咱们下期再说嘛~

那今儿的分享就截止于此，往后，还会带来更多有意思的知识以及内容，并且也会分享和UG建模相关的小知识还有小技巧，有兴趣的小伙伴们可要记得点个关注，可别错过之后的精彩内容~
