solidworks钣金件导出展开尺寸厚度、DWG的方法

钣金件怎样进行批量输出DWG、DXF展开加工图呢，钣金件怎样成批输出带有展开视图的二维工程图呢，导出钣金件展开尺寸以及钣金厚度的方法是什么，并且要自动截取钣金展开图，最终导出到Excel里的办法是什么？

方法/步骤

启动开启，装设国内的一款插件，之后开启一个装配体，此装配体里存在多个钣金件。

于插件里头寻觅到，将其BOM工具予以打开，呈现出如下图示模样，随后去点击窗口右上角处的“重要设置”按钮。

开启BOM属性设定窗口，如下图示，选定红色框内的选项，重点在于读取钣金件的展开尺寸，单独列出钣金厚度，进行钣金展开后的截图留存，以及获取钣金非展开状态的截图等信息。

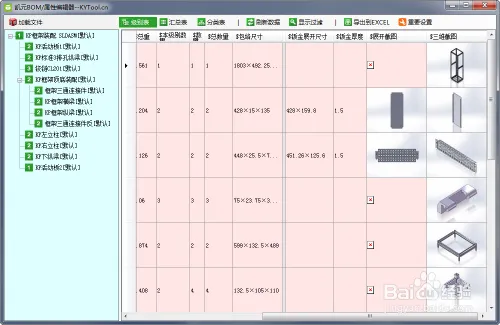

设好之后予以保存，接着再度开启插件工具条里的“BOM工具”按钮，从而打开如下的窗口，于该窗口可见已经读取了当前装配体的全部数据，像钣金展开的尺寸，钣金的厚度，钣金展开的截图，三维的截图，包络的尺寸，文件的名称，还有所有的属性。

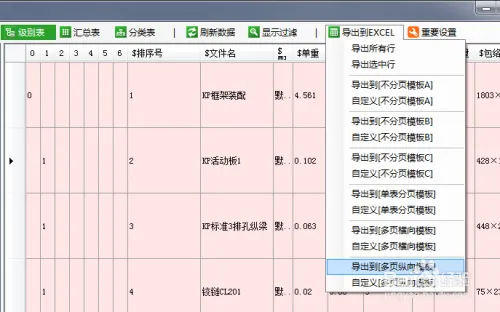

去把表格涉及的这些信息，向Excel之中进行导出：轻点“导出到Excel”所包含菜单之内诸般子菜单里的任意一项，能够把表格里的任何信息导出至某一Excel文件以内，导出所呈现出的内容以及导出至Excel里的样式，可借助Excel模板予以设定。

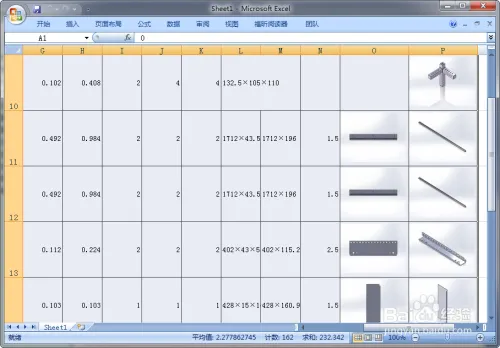

Excel 中导出了这样的结果：能看到钣金的展开尺寸，包络尺寸，钣金厚度，钣金展开截图哦以及三维截图等相关信息都已导出到其中，双击图片之后，能在里面打开相关的钣金件。

那种能够让钣金件自动进行批量展开，且将其输出为DWG、DXF加工图的方法是，借助插件的钣金转换工具，把钣金件拖至上方的那个列表里，随后点击下方的“开始”按钮，如此便会自动完成。
