钣金件展开计算方法及工艺处理.docx

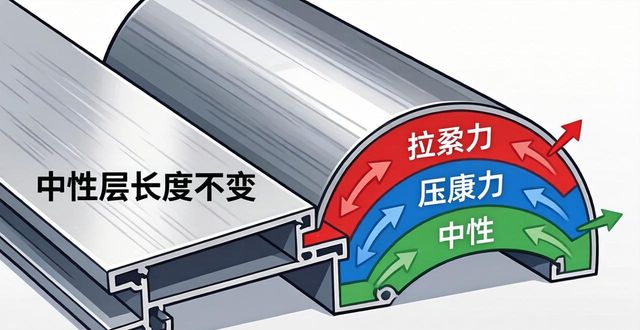

钣金开放的计算方式以及工艺处理办法、钣金件开放的方式如下：首先是开放的计算原理，板材在弯曲进程当中，外层实际是存在着拉应力的，而内层所受到的是压应力，从拉应力到压应力之间，存在着一层是既不会受到拉力也不会受到压力的过渡层，也就是中性层，中性层的长度在弯曲之后和弯曲之前是一样的，维持不变，所以中性层是用于计算折弯件开放长度的基准。中性层位置同变形程度存在关联，当弯曲半径，也就是以下图所示的 R 角较大，并且折弯角度，即以下图所示的 0 角增大时，变形程度会随之增大，中性层位置会渐渐朝着弯曲中心的内侧移动。中性层到板料内层的距离用 90 时〕2. 计算方法：开放的根本公式：开放长度等于料内加上料内加上补偿量，开放长度等于料外加上料外减去补偿量。直角折弯：2. 〔R2 0 =90〕L 等于 a 加 b 加 K，K 等于〔R 加入〕乘以 n 除以 22. 〔R2 0 =90〕L 等于 a 加 b 加 K，K 等于〔R 加入〕乘以 n 除以 2， 注：当 R 5T 时，入等于 0.5T。当 R 5T 时，入等于 0.4T。a、b 是与 R 切点的直边值。钝角折弯：1 (R 2.0 ¤©0 ¥¿90):L 等于 A 加 B 加(0 /90)乘以 k(k 值见附表一)2 (R2 0 ¥¿90 ):L 等于 A 加 B 加 K，K 等于(R 加 入)乘以 n，0 等于，当 R 5T 时，入等于 0.5T。当 R 5T 时，�等于 0.4T。A、B 是与 R 切点的直边值。锐角折弯：L 等于 A 加 B 加 K，K 等于(R 加入)乘以 n，0 L 等于 A 加 B 加 K，K 等于(R 加入)乘以 n，0 180，注：当 R 5T 时，入等于 0.5T。当 R 5T 时，入等于 0.4T。RA、B 是与 R 切点的直边值。b 当真 H》4T，当真 H》4T 时，分两次成型，按两个 90 折弯计算。当处于H4T这种情形的时候，可以一次成型。此处为L等于A加上B再加上K，其中K值如同附表三所展示的那样。存在Z折的情况，也就是斜边段差。其一，当处于H2T情况下时，是按照直边段差的方式来进行计算的，具体就为L等于D加上K，这里K值同样是如附表三所显示的那般。当H大于2T时，是按照两段折弯开放，也就是角度不等于九十、减去D，还有Z以及L和B。其二，是反折压平。其一，L等于A加上B减去0.4T。当N折加工方式属于垫片反折压平的时候，那么就按照L等于A加上B再加上K来进行计算，这里K值是如附表四那样标注的。当 N 折以别的方式去加工时，按照一般折弯来计算〔RM 0 0M 90〕 ，标注公差的尺寸设计值这样确定：选取上下极限尺寸的中间值当作设计标准值，预开底孔，在开放过程当中，除了对外形进行开放之外，对于一些诸如抽牙 〔翻边〕攻丝、攻牙〔挤牙? 切削〕、翻边胀铆螺母〔Z 类产品〕、花齿压铆螺母〔S 类产品〕、压铆螺钉〔FH 类产品〕、压铆螺钉〔NY 类产品〕、压铆螺母柱〔SO BSO SOO SOPC 类产品〕，要留意 3.5M3 与 M3 底孔的差别，在开放过程中，要先进行预开底孔〔具体见附表五〕，开工艺孔，对于一些精度要求不高、需要焊接打磨的产品，在折弯转角处我们能够开一个折弯工艺孔，其大小由板厚来决定，要比板厚大一点，也不适合过大，在编程过程中尽量选用已经使用过的合适的模具。４. 1 图存在三种状况，分别是全包、半包、搭边，这是为了便于削减模具及加工时间。关系全部是搭边的，不需要开工艺孔。对于有包边且板厚 T〈1.5mm 的情况，不需要开工艺孔。对于有包边且板厚 T 为 1.5mm 的，需要在转角处加开工艺孔。工艺孔有圆和 U 形这两种方式。长圆孔的圆心位于折弯线上。如图a.b所示，开放之后成为线段的局部，把它处理成以下图所示的工艺孔形式，如图c所示，工艺孔宽度选取为0.5〔LASER〕或者2.0〔NCT〕。若是抽形边缘与折弯边〔内尺寸〕的距离小于2.0mm，那么就会影响折弯加工，在这种时候，相应的折弯变形区进行割孔处理或者更改抽形尺寸，如附图e所示：在以下这些状况下，一律不允许开工艺孔：①存在外观面或装配关系要求，且未经客户允许的工件；②单独出货，并且未经客户允许的散件。③，那种没被日本客户要求去开工艺孔的情况，在如下状况之时，编程员能够自行去做开工艺孔的打算：其一，是开工艺孔角位后道工序要进行焊接并填满的工件；其二，是非外观面积地方且不会对装配以及功能造成影响，装配在整机内部然后出货的工件。在如下状况之下，工程师需要和客户去协商关于开工艺孔的事情，即影响折弯或者模具成型，然而图纸上面却又没有工艺孔的工件。3，产品开放之后没有倒圆角的局部〔LASER〕，一律按照R0.5来做圆角的处理。值得加以留意的情况是，当处于开放进程之中的时候，一旦察觉到存在孔与折弯边相距相当近的状况，并且折弯之后孔会出现弯形这种现象，那么我们就必须知会工程师，询问是不是要在率先开底孔后进行折弯且之后再扩孔。在一般状况之下，我们存在着两个可供参考的计算公式，MINL =〔 2.0 – 2.5〕 T + D / 2 丄 LMIN—r|Ti 丄LlvV / 2 〔V 乃是下模V 槽〕min」5、光面以及毛刺面：于开放进程当中，光面跟毛刺面属于我们必须要予以考虑的关键内容中的一项，通常而言，对于图纸上面未曾进行注明，客户也没有给出特殊要求的情况说来，比如说折出一个盒子，我们一般会将里面当作毛刺面，把外面当作光面。对于客户，比如说日本的客户像VGI、TBS、精工这类，是有特别要求的，图纸上明确地进行了注明，我们。
