数控机床在钣金加工中的应用

数控机床在钣金加工中的应用

应用广泛的数控技术，在钣金机床上得以展现，它针对钣金加工时出现的状况，解决了诸多问题，诸如零件精度要求高， shape复杂，且具备批量大的特点等。今日小编要为诸位讲述，数控机床于钣金加工里的应用情况，欢迎各位给予参考。

制造非标设备时，需大量加工非标钣金件，钣金零件形状无固定模式，采用传统加工方法，难度极大，能耗颇高。数控技术被引入后，在钣金机床上得以广泛运用，它解决了钣金加工里存在的诸多问题，如零件精度要求高等、形状复杂，还有批量大的情况，并且具备对工件改型适应性颇强、加工精度高、能提高生产率等特性，而且钣金加工工艺此刻正朝着多元化方向迈进发展。

当下能够把钣金界定成，面向金属薄板，一般是在6mm以下的，一种综合性冷加工工艺，涵盖剪，冲或切或复合，折弯，焊接，铆接，拼接，成型，比如汽车车身等。其极为突出的特性就是同一零件的厚度保持一致。钣金通常来讲基本的设备含有剪板机，数控冲床或激光，等离子，水射流切割机，火焰切割机，折弯机，以及各类辅助设备，像是开卷机，校平机，去毛刺机，点焊机，咬口机等。钣金，有时也被叫做扳金，该词源自英文，通常是把一些金属薄板借助手工或者模具冲压，使其发生塑性变形，进而形成所期望的形状与尺寸，并且能够进一步通过焊接或者少量的机械加工，形成更为复杂的零件，像家庭里常用的烟囱，铁皮炉，以及汽车外壳皆是钣金件。

通常，钣金最重要的三个步骤是剪、冲/切、折弯。

通过这几年对数控设备的运用，能够增强在非标钣金件方面的加工能力，当下像主要的数控水射流切割机、数控剪板机、数控折弯机、数控转塔冲床、点焊机、等离子切割机等设备，能够构成一套完备的钣金加工生产线。目前在国内使用较为频繁的剪板、折弯数控系统，比如荷兰DELEM系统，该控制系统的应用相对成熟、稳定些。

剪板下料，于钣金加工进程里，属于第一道工序，下料的精准度，会直接对后续工序的加工质量予以影响。数控剪板机，是由数控装置、伺服系统、测量装置以及机床所构成。伺服系统，是由三部伺服电动机以及伺服驱动装置二者组成。机床前定位，存在两部伺服电机，一般而言，一台主电机独自展开工作，若进行斜边加工，副电机便会工作，数控系统会给出两个不同的指令，以此形成斜边。后定位，有一部伺服电机。数控剪板机投入使用，实现了大批量重复下料，省却了划线工序，还省却了对线工序，进而提高了劳动效率，并且其保证了下料的尺寸，也保证了下料对角线的公差。

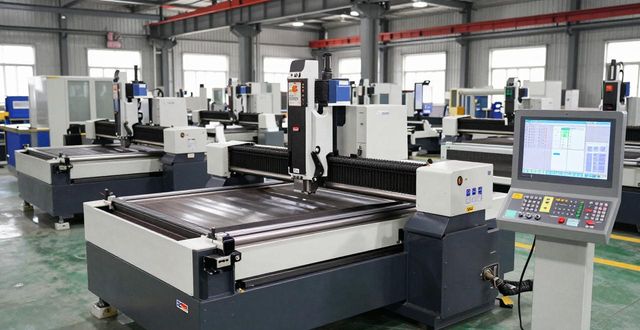

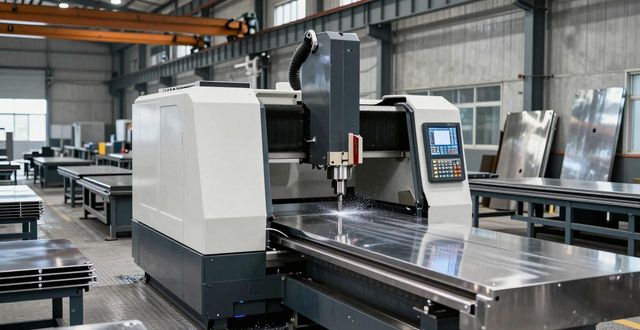

完成复杂形状以及开孔钣金件加工的是数控水射流切割机，机床操作者依据零件图还有工艺要求来确定加工方案并编写程序，操作者借助机床的操作面板直接把程序写入程序内存里，随着微电子以及计算机技术日益成熟，推动了我国数控技术的发展，随着CAD/CAM机术发展，操作员能够通过计算机相关软件将图形输入到计算机内进而生成程序，拷入磁盘后通过磁盘驱动器输入数控系统，还能够采用计算机与数控系统串行的方式输入。因数控水射流切割机的运用，原本复杂形状结构的加工变得简易，对于多孔零件的加工，一次定位即可切割成型，其切割精度高达正负零点一毫米。

钣金加工里，折弯属于一道成型工序 ，材料弯曲之际，外层会受到拉伸 ，内层会受到压缩 ，一旦外层的拉伸应力超出材料的强度极限 ，便会产生裂缝以及折断 ，所以合理挑选模具宽度 、弯曲圆角半径 、压力值 、保压时间等参数就显得极为重要 ；传统的液压折弯机只能够通过手册对各项参数进行估算。数控折弯机依据输入的参数自动调整板料幅面 ，借助数控系统计算折弯所需的压力 、接触时间等相关参数 ，所有参数均显示于屏幕之上。数控折弯机是由数控装置 、伺服系统 、液压装置以及机床共同构成的。具备一部伺服电动机以及伺服驱动装置共同构成的是伺服系统，机床后定位存在一部伺服电机，自动定位将人工划线、对线的过程予以省去了，折弯角度以常规模具而言在78°至180°这个范围之内能够任意进行调节，换用专用模具以来最小折弯角度能够达到30° ，而且将加工精度保证在了±0.5° ，与此同时借助新型模具的选用使得加工复杂弯曲面变成了现实，像加工一些非标准角钢、槽钢、C型钢、以及电缆桥架、定制配电柜等，能够依据生产需要制作不同规格产品。此外，数控折弯在对数量众多的零件进行加工之际，其优势愈发显著，它能够一次性达成一个工件的全部折弯程序，在系统设定之后会自行开展定位调整，定位块会按照程序自动地转变零件尺寸，这能够极大地减缩因搬运零件而产生的劳动量。

钣金机床上，已经是有着广泛地将数控技术给应用起来的情况了，该当这样来讲，针对在钣金加工里所存在的这般一些状况而言，也就是零件精度是比较高的，形状呈现出复杂的态势，并且批量也是很大的这些问题，数控技术是能够予以解决的。它们于生产当中的应用，把钣金加工能力给大大提升了起来，使得钣金件在质量方面、产量方面都能够获得保证。与此同时，数控机床的运用，把生产工艺很是显著地给简化了，将加工时间减少掉，从而提高了生产效率，极大程度地提升了材料的利用率，把生产成本给降低了，还降低了工人的劳动强度，这会是今后设备应用发展的趋势。
