焊件的待焊部位，被加工并装配成一定几何形状的沟槽，这沟槽被称作坡口。坡口的存在主要是为了焊接工件，以此保证焊接的程度。在普通情形下，坡口是通过机加工方法加工出来的型面，当要求不高的时候，也能够用气割的方式来得到。

焊接坡口形式有哪些

因设计所需，或工艺所需，于焊件待焊部位进行加工作业，进而装配成具备一定几何形状的沟槽，此沟槽被称作坡口。坡口具备这样的作用，即为确保焊缝根部能够实现焊透，以此保证焊接质量，并且保证连接强度，与此同时，对基本金属与填充金属的比例予以调整。

焊接接头，其坡口形式存在着诸多。焊条电弧焊焊缝坡口，其基本形式以及尺寸，详细情况可见GB985—88 ，埋弧焊焊缝坡口，其基本形式详细情况可见GB986—88。焊接接头的基本坡口形式含有I形坡口、V形坡口、 X形坡口还有U形坡口，见下图。其它类型的坡口能够在基本坡口形式之上发展而来。

I形坡口，它被用于较薄钢板的焊件对接，采用焊条电弧焊或者气体保护焊来焊接厚度处于5至6mm以下的钢板时能够开I形坡口，要是采用埋弧焊，这个厚度通常能够放到12至14mm，这种坡口的焊缝填充金属，也就是焊条或者焊丝是很少的。

V形坡口，其形状简单，加工便利，属于最常用的坡口形式，焊接时为单面焊，无需翻转焊件，然而因是单面焊，焊后易于朝着一个方向变形，所以在必要之时，应采取反变形措施。

X形坡口，当钢板厚度处于12至60mm这个范围时能够采用，X形坡口跟V形坡口相比较，在相同厚度的情形下，能够减少焊缝金属量大概1/2，并且因为是双面焊，焊后的残余变形相对较小。

U形接口，U形坡口用于厚板焊接，对于大厚度钢板，在焊件厚度相同情况下，U形坡口的焊缝填充金属相较于V形、X形坡口要少很多，并且焊件产生的变形也小，不过这种坡口加工比较困难，一般用于重要的焊接结构，U形坡口有带钝边U形坡口、带钝边J形坡口（单边U形坡口）、带钝边双U形坡口等，留钝边的作用是防止根部焊穿。

焊接坡口的几何尺寸

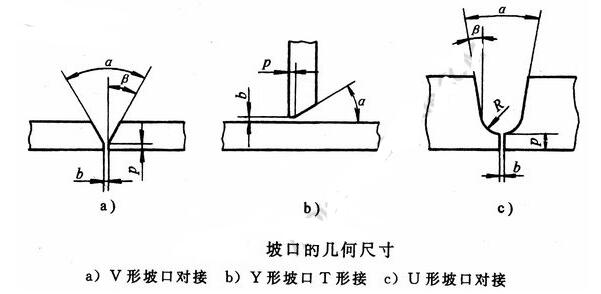

处在两坡口面之间，被称作坡口角度的夹角，是用符号α来表示的，其具体情况如下所示： ，就像图中呈现的那样。

由待加工坡口的端面与坡口面之间所形成的夹角，被称作坡口面角度，此角度有特定表示方式。当进行单面坡口加工的时候，其涉及到的坡口角度等同于坡口面角度。而在开展双面对称坡口加工的 下，此时的坡口角度是坡口面角度的两倍。其中，坡口面角是通过符号β来予以表示的。

首先，焊件装配好之后，焊缝根部通常是会留下间隙的，对不对？这个间隙，原因有时候是装配导致的，有时候则是特意留下的。然后呢，在单面焊双面成形这种操作当中，要留意一定要留出一定间隙，为啥呢？就是为了确保在焊接打底焊道的时候，能够将根部焊透。最后需要说明的是，根部间隙是用符号b来表示的。

防止焊缝根部焊穿是钝边钝边所具备的作用，焊接方法以及所采取的工艺不同，钝边留下的量也就不一样，钝边尺寸是用符号p来进行表示的。

被称作根部半径的是，于J形、U形坡口底部存在的半径，它由符号R来表示，就如同上面所呈现的图示那样。其会增大坡口根部空间的作用，能让焊条或以焊丝（将焊嘴尺寸的影响考虑在内）得以伸入根部所处空间，进而促使根部实现焊透。
