SolidWorks钣金展开折弯处老有两条线去不掉怎么办？

摘要：昨天，溪风博客学员咨询了一个问题，这个问题是，钣金展开图导出到 cad 下料图时不对，总是会多出两条折弯线，并且这两条折弯线还是实线，像下面这张图所展示的那样：。

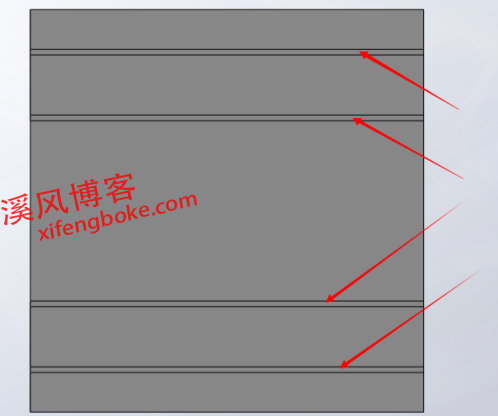

昨天，有溪风博客学员咨询了一个问题，这个问题是，钣金展开图导出cad下料图不对，老是会多出两条折弯线，并且这两条折弯线还是实线，如下图所示：

那么，这究竟是啥状况存在的问题呢？按理说这个地方的钣金展开图应该仅仅只有一条折弯虚线才符合常理，然而现在却多出来了两条折弯线不符合正常情况，那么针对这个问题究竟该通过怎样的方式去解决呢？我发现也有相当多的网友碰到了这个问题。

解决方法：

于排查之后，我们察觉到在使用层面存在小细节。钣金展开图当中多出两条折弯线的解决办法是如下这般。

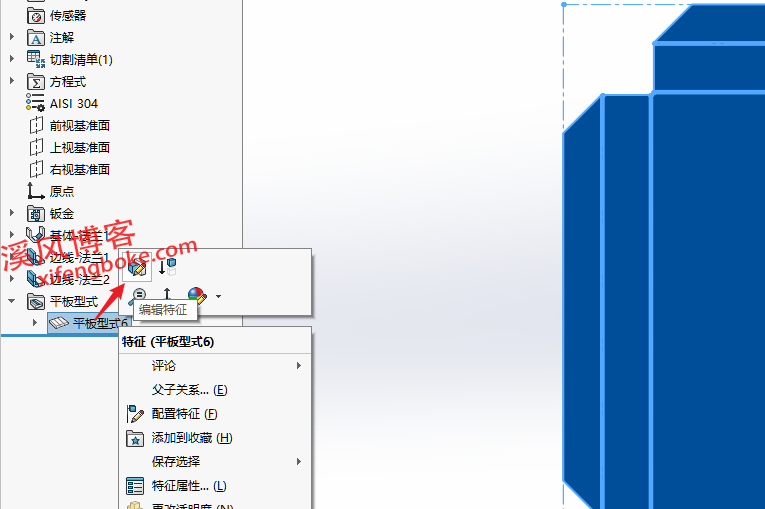

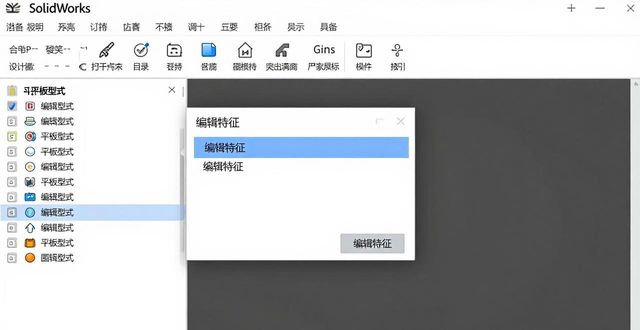

我们寻觅到左侧的设计树，寻得最底部的平板型式，找寻到详情，而后右键点击，编辑特征。

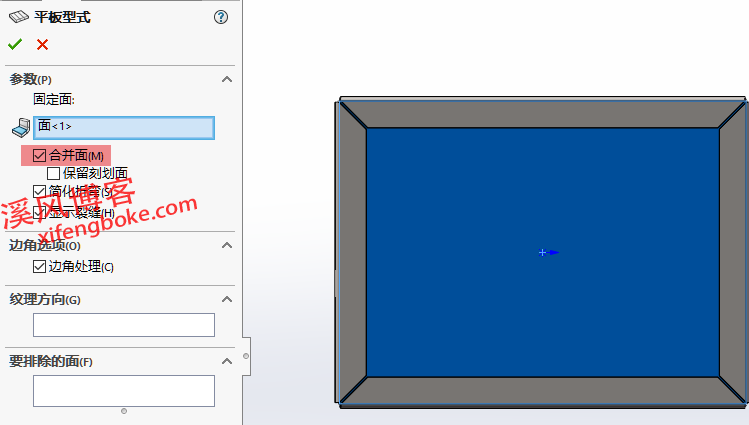

然后我们勾选-合并面

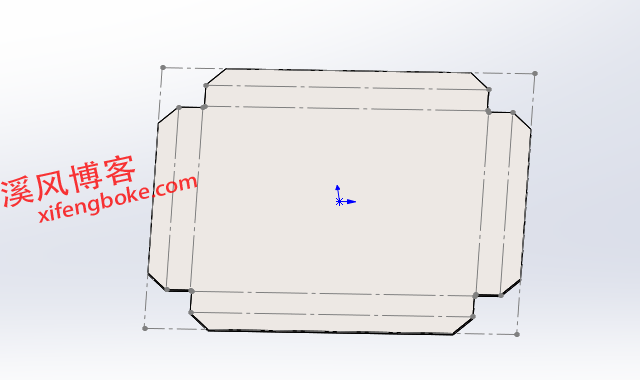

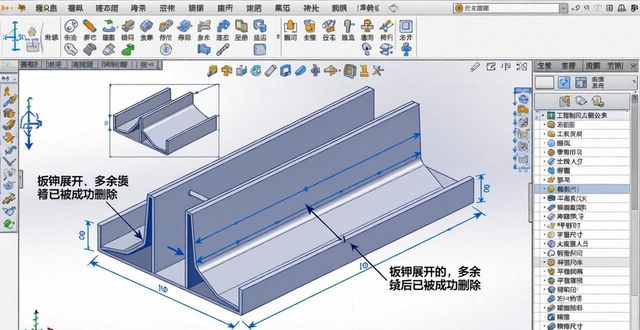

好了，解决，我们在把钣金进行展开，两条边线去掉了，

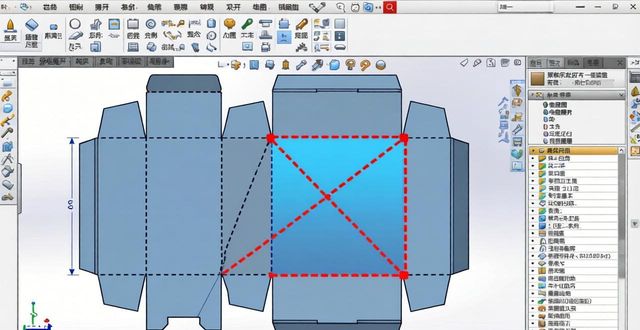

钣金展开导出DWG下料就正常啦。

若于你而言，也碰到了钣金展开图老师给出超多折弯线这般的状况，运用此方法能够得以解决。多谢大伙对溪风博客予以的支持，欢迎开展转发并收藏留存于朋友圈以备不时之需。
