SW钣金拆图 下料展开，完美呈现！

sw钣金拆图下料展开。

瞧瞧一个钣金拆图的实例，于这个实例里做成三块板材，分别是左边的一块，右边的一块，把中间做成一块板材就行。随后用分割命令起先做分割，随后再来出折弯图以及下料图。

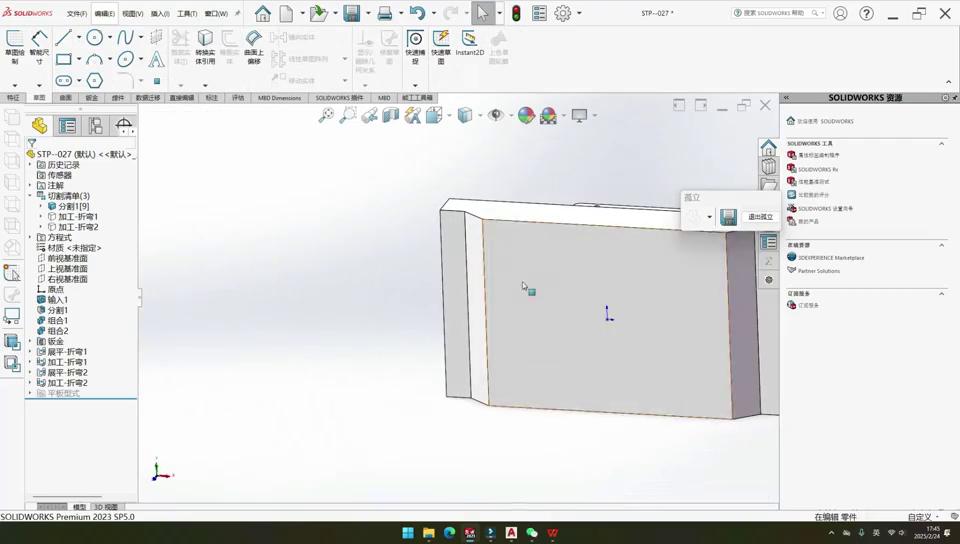

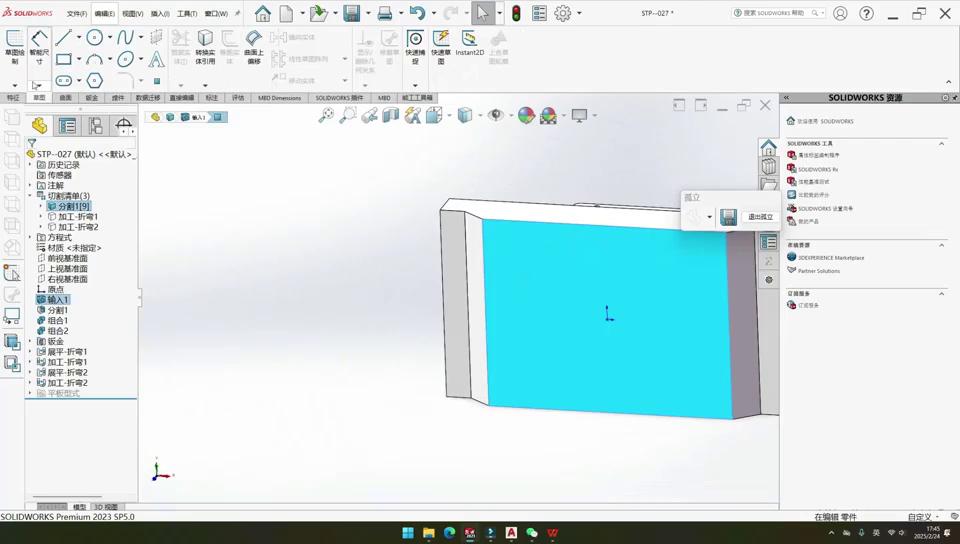

首先，在直接编辑里找分割命令，先将左边那块单独拿下来，再把右边那块单独拿下来，接着选择剪裁工具，选第一个面，选第二个面，选第三个面，选第四个面。这边利用四个面进行分割，对面同样如此，对面已有两个面已被使用，随后把两个面补上。

剪裁部件，将左边的这一板块选定，接着把右边的这一板块选定，不要进行勾选，要是打算切除题目就点击对面。

接着运用组合命令将其进行组合，疯狂选取，选择添加操作，点击组合按钮，这边同样进行组合。把它组合好之后，此刻已然成为三块板了，左边与右边的两块板是九十度的板，这很容易，直接插入折弯操作，选取零点一的折弯半径，在此处给出九十度的折弯系数，给出折弯扣除数值，扣除一点七，选择一个面并点击对勾，这便是第一块板，第二块板也是如此，选一个面后点击对勾。

·紧接着就是中间的这块板，中间的这块板能不能直接敲走呢？模型上面本来就存在着一些错误，这里有一条线是吧？与此同时，此处的焊缝还没有开，所以运用叉指弯肯定会报错。

在接下来要进行转钣金之前，需先把释放槽开出来，要在底面建草图，将隐藏类型选择为隐藏线可切，于此画一个矩形，此矩形要贴着钣金的壁厚去开，从而开一个矩形的释放槽，这个矩形的宽度设定为零点一就行。

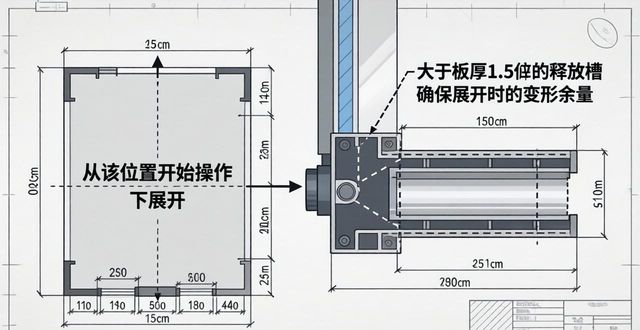

·这个矩形过来的距离是多少呢，应当从这个位置开始进行开启的操作，鉴于释放槽相较于这道折腕而言是更大一点的情况吧，所以在这个地方预留出一个大于板后一点五数值的释放槽。

然后，去做一条重音线，接着选择镜像，随后框选镜像轴，此处做跟前面相同的镜像镜像轴操作，再进行特征切除，直接通过该操作把焊缝切出，切的时候实际上只要超出这条线就行，是不是这样？比如说，给它设定一个十五点的数值，像这样直接就把缝隙切好了。

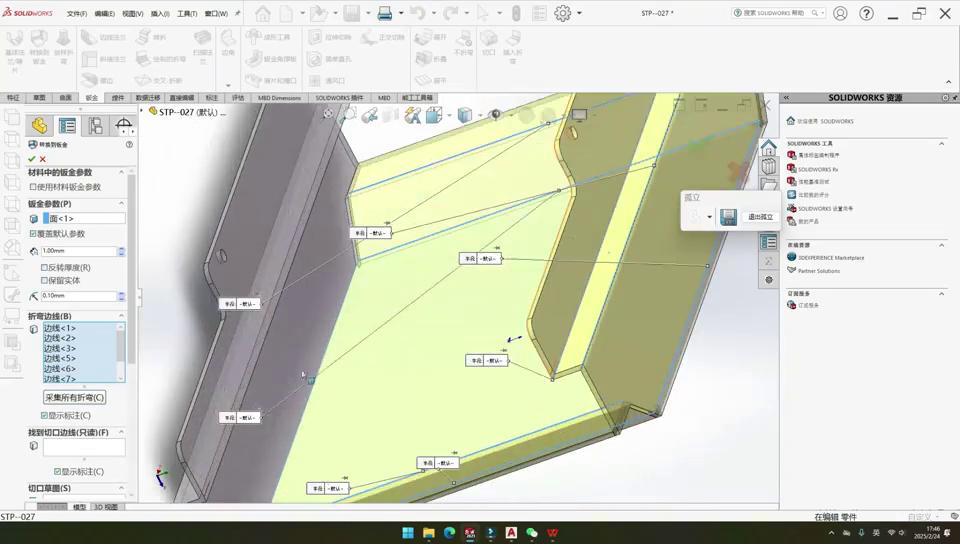

来，切好之后，进行钣金工作，要选择钣金转换到钣金，这儿，和刚才一样，依旧是那些纸，接着去选择固定面，再选择折弯边，折弯边这儿，同样是两个折弯边，并且这也是一条，完成上述操作后，点击对勾，如此这般，三块板的转板筋就被制作完成。

首先，找到插件功能，而后选择当前打开的模型，接着在这里改个名字，随后开始转换，利用插件批量出下料图和折弯图，如此一来，插件能够帮我们把三张下料图出在同一个图纸里面，此时能看到它上面显示着折弯线，还有折弯方向，还可以放大查看，能看到图纸下面有版后数量等参数。

·最后还有三张折弯图，也是利用插件把批量出多尸体出图。

这个模型的拆除工作就完成了。
