一款名为金林钣金cad版破解版的软件，是具备强大功能的钣金展开软件，在这个版本里它改变了传统方法，只要将相关数据输入进去，就能立刻获得放样下料所需的构件图与展开图，能轻松避开因人工以及计算而致使出现的误差和错误，在有效提升用户工作效率之际还能保障质量。

【功能特点】

1、自主开发软件，简单实用

金林钣金展开软件完全是自主开展了开发工作，是简体中文的版本，它的体积不大，不需要借助挂靠或者其他任何的画图软件，只要在上述的操作系统环境下进行安装，便能够投入使用。

2.操作方便，界面友好

此软件在操作方面具备简易特性，于各个界面当中均有着极为详尽的阐释，针对每一个钣金构件而言都设有示意图形，使用者依据这些阐释以及图示便能够便利地运用这款软件。便利且详尽的帮助阐释乃是这款软件所拥有的一项特色。

3.钣金构件的立体图、构件图和展开图例

七个类型当中包含的每一种钣金构件，均存在与之相对应的立体图，还有构件图以及展开图例，用户能够非常直观地去了解钣金构件的种类，在了解种类的基础上还能知晓其结构，进而很容易地找到并且选择所需的钣金种类。

4.自动生成图形

用户将构件尺寸参数输入之后，按下《绘图》按钮，随即会自动生成构件图以及展开图，并且会自动标注各类相关尺寸，用户能够依据自身需求对图幅、图形、字号的大小进行调整，填写标题栏内容，确认完毕之后就可以进行打印输出。

5.功能强，适用性广

一款名为金林钣金展开软件的工具，它具备操作简便的特性，其输出的图纸顺应国家标准的要求，契合工程实际所需范畴，对于技术工人而言，是用于钣金构件展开下料的有效工具，同时，它还能够作为工程技术人员方便实用的画图辅助工具。

【软件亮点】

1、可调用画展开图

此为当下世界上极为流行的绘图软件，与各类数控设备能够衔接，于展开图界面可直接开启2002至2009版本之软件，于该软件上绘制出相应展开图并加以标注，展开图的轮廓线乃多段线，曲线部分全都拟合成为光滑的弧线，能够输出并用于数控切割机下料，达成钣金下料的自动化操作，还能够在CAD上开展二次绘图，依照用户的标准和习惯输出所需图纸。

2、展开图有两种标注方式

为满足各类用户的需求，展开图的数据存在两种标注方式。有一种是传统的长度标注方式，这种方式方便人工于板材上直接进行下料。还有一种是坐标标注方式，此方式是以展开图上的某一个点作为原点来构建直角坐标系，每一个下料点都借助文本文件来标注它的坐标，如此设计方便将其输入到各类绘图软件里，且能够减少积累误差。

3、有相交方式的选择

为便利用户的各类加工以及输入参数习惯，特意增添了一些选择功能，对于相交构件而言，存在“插入”与“骑马”这两种相交方式可供选择，对于圆管对接构件来说，有“板材中径”和“修正半径”这两种计算方式能够选择，如此可削减对接焊缝的宽度，提升构件的加工精度。

4、有板材下料和成品管下料方式的选择

关于加工圆管类构件，存在这样的情况，部分用户会先在板材上进行下料操作，随后借助卷板机将钢板卷制成圆管，而另外一些用户则是在预先卷制好的圆管或者购买的成品圆管上，利用样板下料之后包在圆管上进行画线下料。为了能够适应不同用户提出的要求，软件在所有圆管类构件方面增添了“板材下料”以及“成品管下料”这两个供选择的按钮，可以供客户依照不同的要求来进行选择。

5、其它功能

软件设有计算展开图面积的功能，这是为了帮用户方便地计算用料、进行成本核算，该功能在坐标图上方，会展示当前展开图的面积。对于部分构件，依据客户不同要求，还有同一种构件的不同做法，分别设置了不同的参数输入方法。针对大型不可展曲面，有不同的下料方法。各种蜗壳，也有不同的加工方法。并且存在有无补强板等功能的选择，如此能适应不同客户的各类需求。上述各种选择框都处于输入参数界面的左下方 ，请各位用户留意选择后再绘图，以防出现展开图不符合要求的状况。

6、自主开发软件，简单实用

该软件全系自行研发，能够于简体中文同繁体中文之间便利切换，于上述操作系统环境下开展安装并投入使用。它既可单独运行进而绘制出展开图，又能够连接CAD软件（2002至2009版本）来绘制出展开图。

7、操作方便，界面友好

这款软件的操作具备简易的特性，每一个界面之中都存有详尽的阐释内容，每一个钣金构件都配有示意图片，用户依据那些说明以及图示便能够便利地运用此软件，便利且详尽的帮助说明属于这款软件具备的一种特色。

8、钣金构件的立体图、构件图和展开图例

七个类型的每一种钣金构件都有对应的立体图、构件图和展开图例，用户可以很直观地了解钣金构件的种类和结构，很容易找到和选择所需的钣金种类。

9、自动生成图形

用户输入构件尺寸参数后，按《绘图》即自动生成构件图和展开图，并自动标注各种相关尺寸，用户可根据需要调整图幅、图形、字号的大小，填写标题栏内容，确认后即可打印输出。

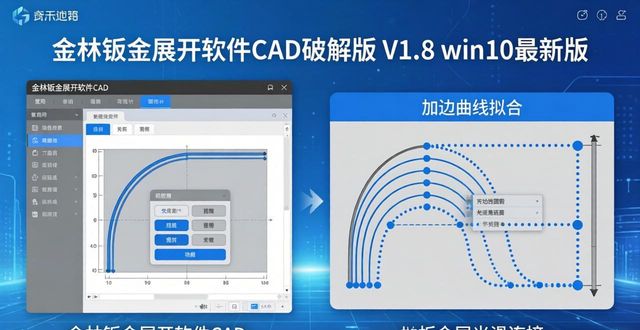

10、加边功能

用户若要以咬边方式加工金属构件，为方便其使用，增加了加边功能。在坐标标注展开图状态时，需点击“加边”按钮，于弹出窗口中选择“与边线垂直增加宽度”，接着输入要增加的折边宽度以及起始、结束坐标序号，之后点击“确认”，如此便能得到加边后的展开图。假使要对加边数据予以修改，能够挑选“恢复原来坐标值”，接着点击“确认”按钮，使之恢复成原来的展开图，随后再一次重复先前选择以及输入参数的动作，这样便能够获取新的加边展开图。每一个构件能够输入10段加边曲线，以此来满足不同构件的需求。

至于CAD版本，要是针对加边的曲线，需要进行圆滑连接，那么还能够输入需拟合的曲线序号，拟合之后的曲线，是通过多段圆弧光滑地连接而成的，如果是不拟合的线段，点与点之间则是直线连接。

【使用说明】

一、软件窗体

1.类型选择窗体（点击《类型》菜单）

软件被打开之后，最先进入的是类型选择窗体。左边存在着7种钣金类型按钮，当鼠标经过其中任意一个类型按钮时，那个按钮就会变成黄色，与此同时右边的说明框会显示出该类型的基本内容。使用鼠标点击被选中的类型按钮，便会进入与之相应的项目选择窗体。

2.项目选择窗体（点击《项目》菜单）

提供项目选择的窗体，用于选择钣金构件项目，每个构件都用立体图呈现，图的下方标注构件的编号与名称，依据立体图的形状能够知晓其名称，当鼠标经过构件立体图时，该图会出现红色边框，点击便可选中此构件，进而进入参数输入窗体，对于钣金构件较多的类型，在窗体下方设有《下一页》按钮，点击它能够查看更多的构件图。

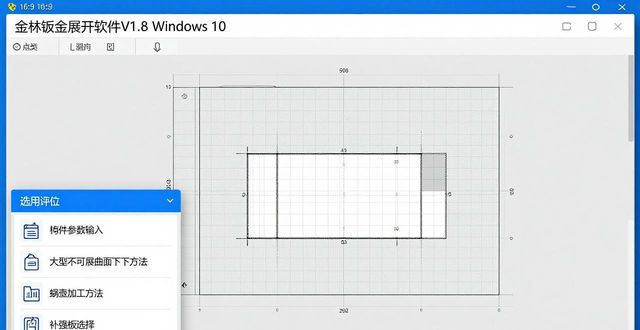

3.参数输入窗体（点击《输入参数》按钮）

参数输入窗体被划分成三个部分，左边部分是参数输入的区域，右边部分呈现的是构件示意图，下部部分是该构件的放样下料说明框。参数输入部分依据不同构件设置了若干输入框，能够参照示意图来输入实际构件尺寸的数值，Tab键以及鼠标能够选择相关的输入框。点击”实例参数”按钮，能够输入软件自主设定实例的各相关数值。在参数输入框的下部存在输出图纸的图号以及方向选择框，能够选择A0～A4图纸，图纸是处于水平放置或者垂直放置状态。各参数名称的含义，输入要求，与如何画展开图在说明框那里被仔细地详细说明，只要点击就能查看，当鼠标离开说明框时就会恢复成原先的窗体界面。

若是属于相交的构件，于参数输入框的下部位置，另外存在着相交方式的选择框，能够去选取 ‘插入’ 或者 ‘骑马’ 这样的两种相交方式；要是属于对接构件诸如各种弯头等，在窗体的左下方之处，还存在着一个交线半径的选择框，能够去选定 ‘板材中径’ 或者 ‘修正半径’ 这种方式；对于属于圆管类的构件，还有一个下料方式的选择框，能够去挑选 ‘板材下料’ 或者 ‘成品管下料’ 这种方式。还有部分构件存在输入方式的挑选，存在“无补强板”与“有补强板”这样的挑选，上述选择框的含义，于说明框当中有着详尽的说明，要让用户弄明白各类选择的含义之后再去做选择，以防出现差错。所有数据输入完毕，并且做完各类选择后，点击“绘图”按钮进而进入绘图窗体。
