SolidWorks曲面展平命令，给复杂钣金曲面展开提供了方便

摘要：若对钣金的定义是有着同一厚度的薄板，那么，针对一些异形钣金而言，也就是会于加工进程中出现形变。钣金模块，在机械设计等平常的钣金展开方面极为便利。

对于钣金的这般定义是，其是具备同一厚度的薄板，那么，针对一些异形钣金而言，也就是在加工进程中会发生形变的那种。钣金模块，在机械设计诸如此类常规的钣金展开方面极为便利，精度也是极高的，然而钣金模块却没办法实现曲面与非圆弧面的展开，那么要是我们在设计当中涉及到曲面或者不规则面需要展开的情况，就不可以使用常规的钣金模块，不过其提供了曲面展平功能，能极为便利地解决这个曲面展开以及下料的问题。

曲面展平命令位置：

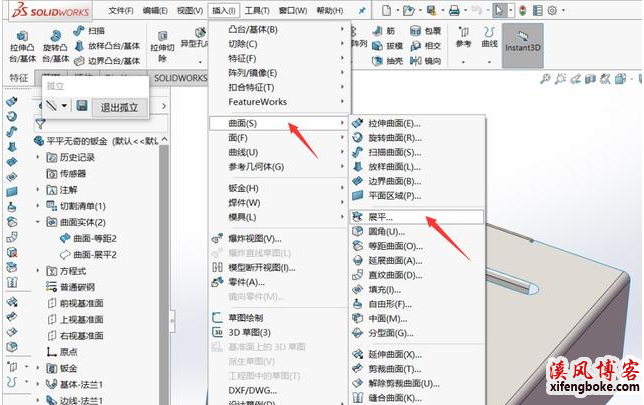

菜单栏插入-曲面-展平（曲面展平），图标位置

曲面展平实例：

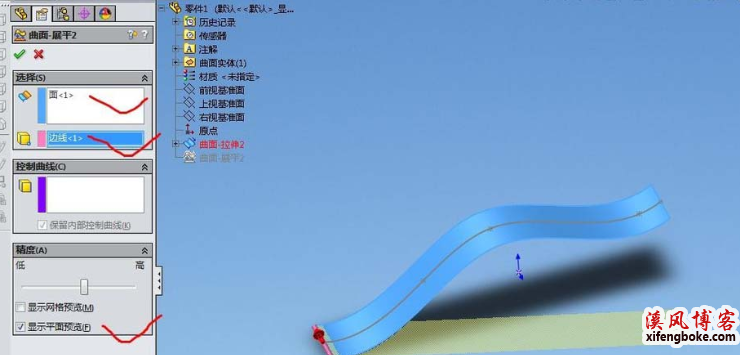

1、曲面展平：直接就是一个曲面

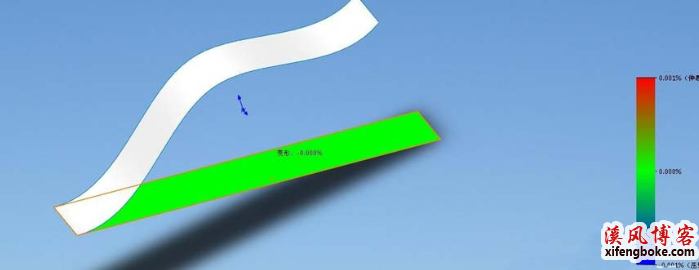

想看展平曲面的变形图解时，先右键点击该展平曲面，接着点击变形图解，变形图解会显示展平曲面区域里具有最高拉伸和压缩级别的部分，还能够把鼠标放到曲面上，以此查看任意给定点处的偏差率。

曲面展平导出下料图

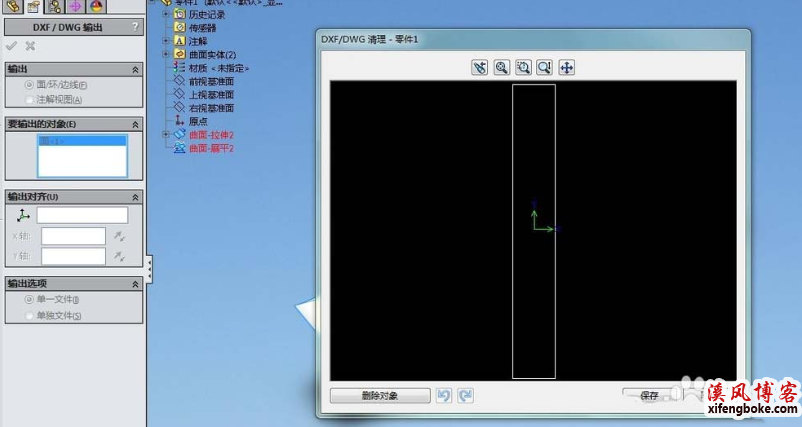

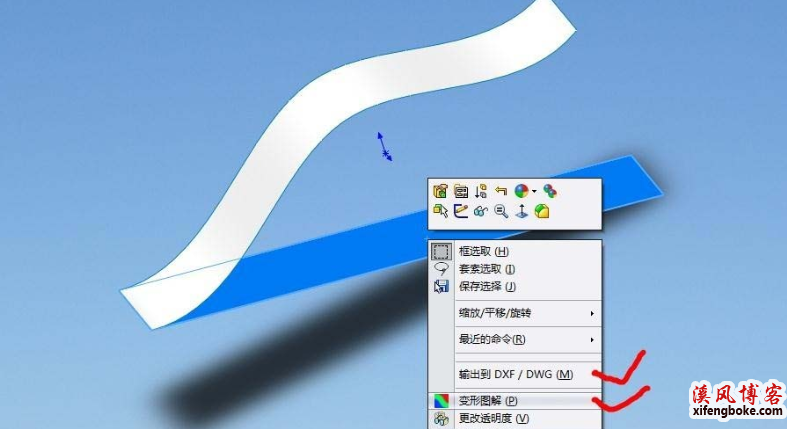

右键可以将展平曲面输出到DXF/DWG，进行下料

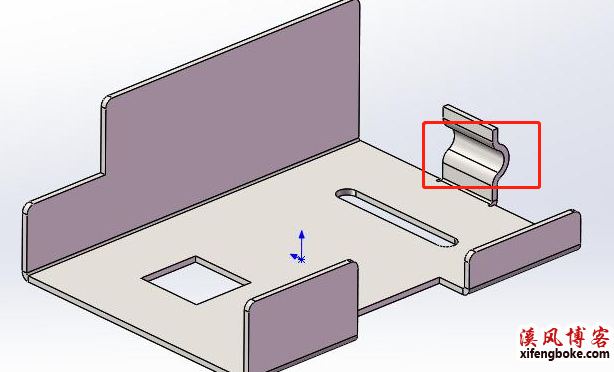

再举一个带有成型工具制作的钣金件展开：

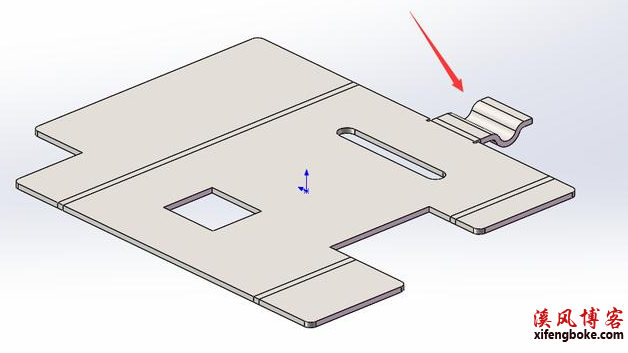

常规的钣金展开效果：

此项之处的，那种成型工具所制作出来的特征，是没有办法去展开的，这对于下料而言，无疑是一件较为困难麻烦的事情呢。如此这般，那我们便能够借助曲面展平功能来达成实现啦。

要确保准确性，我们得展开中性面，此中性面是由 K 因子所确定的，学钣金的人想必都是清楚知晓的。

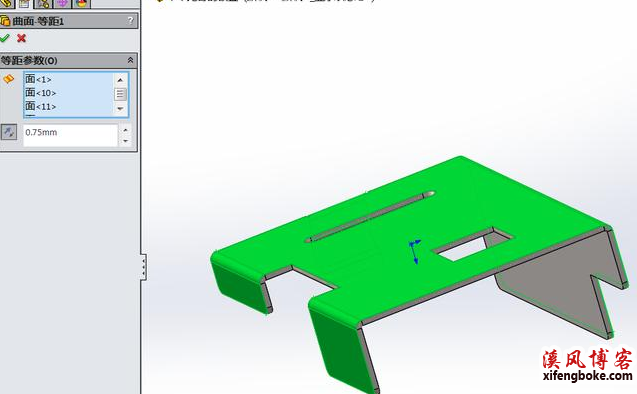

复制偏移出中性面。

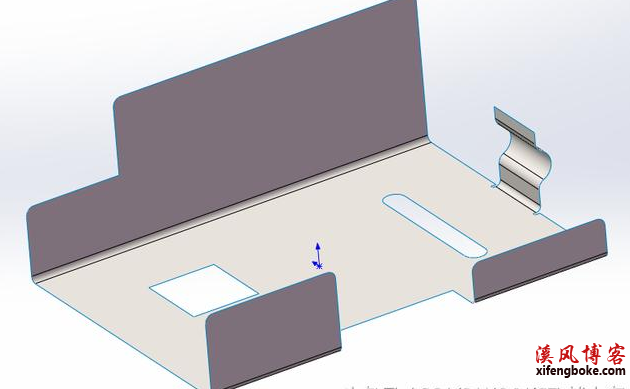

出来的是要展开的中性面

然后插入-曲面-展平

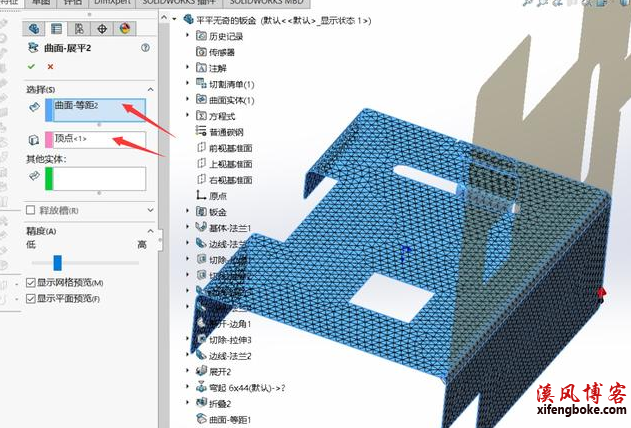

选取复制面、一个顶点。

然后我们右击我们的展开平面，导出DWG下料图，即可完成。

上面所讲的，便是溪风针对曲面展平的几点实例应用展开探讨的内容，那些需要进行钣金展开的设计师，能够去看一下这个命令，也许它能够解决你展开下料方面的问题。多谢大家对溪风致以的支持，溪风博客，专门致力于分享技巧教程！
