工程语言里，有重要一部分组成是焊缝符号，它是焊接施工的核心依据，被广泛用在图样里。其作用是明确标注焊缝的形态，明确标注焊缝的尺寸，明确标注焊缝所采用的焊接工艺。焊接专业人员要熟练掌握常用焊缝符号的标注技巧，焊接专业人员要熟练掌握常用焊缝符号的内涵，这样才能更深入掌握这一知识，这样才能规范图样设计，这样才能进一步提升焊接质量。
01【焊缝符号的重要性】
掌握焊缝符号的标注技巧有助于提升焊接质量。
021.焊缝基本符号
用作描述焊缝横截面形态标志的是焊缝基本符号，像I形焊缝，V形焊缝，带钝边V形焊缝，角焊缝，还有封底焊缝等。于蓝图里，呈现为粗实线的是这些基本符号与辅助符号，而绘制采用细实线的是引出线。可参见下表了解详细的符号类型。

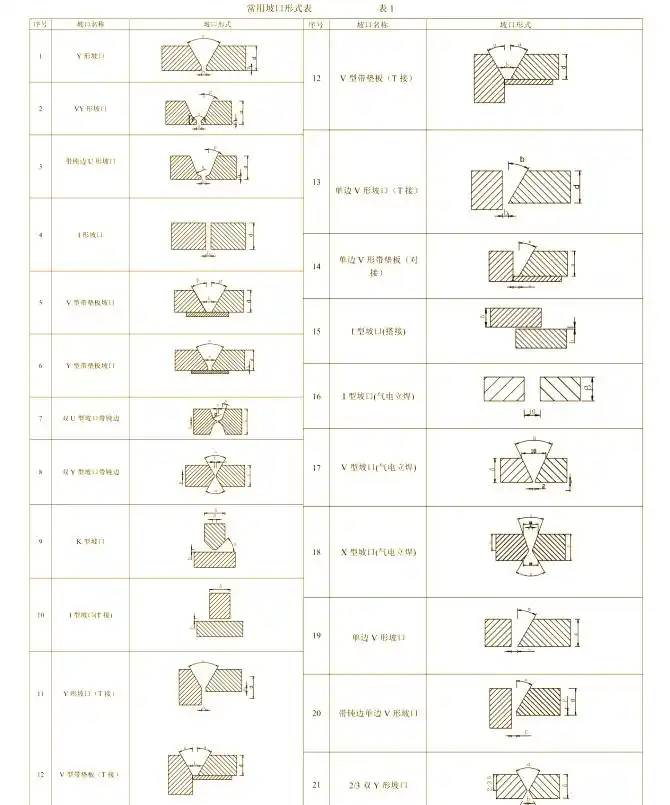

032.常用坡口符号
常用的焊缝坡口形式包括：

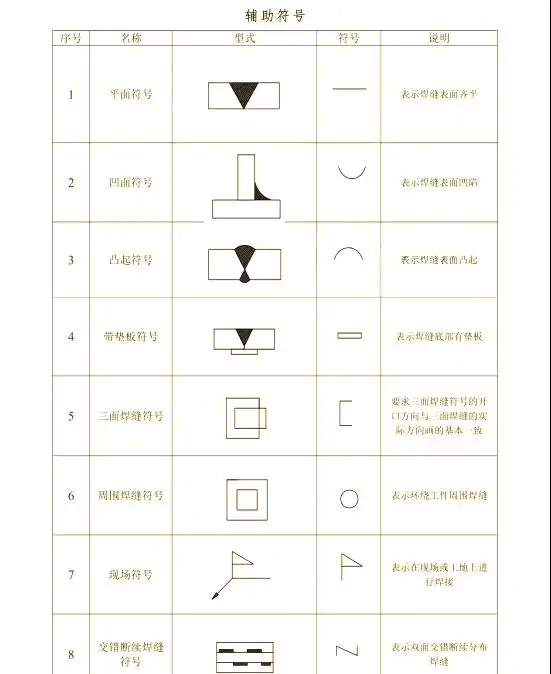

043.补充符号

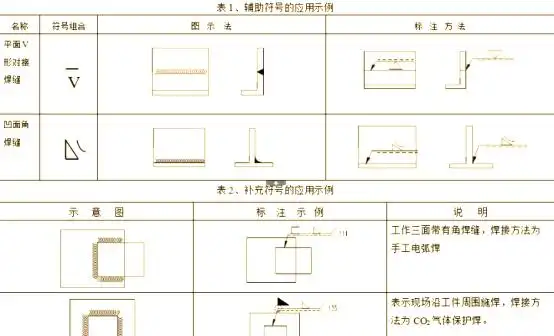

用于表征焊缝表面形态特征的是辅助符号，它们共有三种，分别用来描绘焊缝表面平齐的情况，用来描绘焊缝表面凹陷的情况，用来描绘焊缝表面凸起的情况，在日常应用里，除非有特殊需要，否则通常无需对焊缝的表面形态做出精确描述，所以这些辅助符号往往被省略。

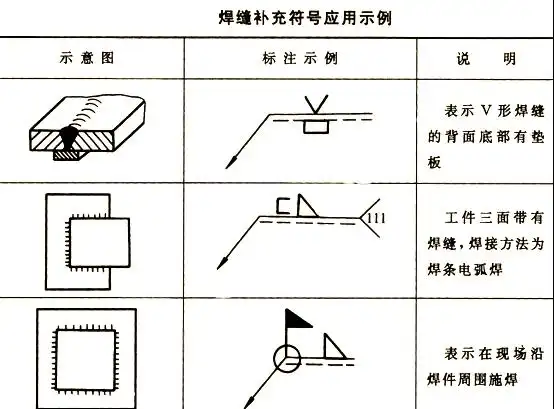

不时地，为了得以更周全地描绘焊缝的特定特性，或许会有借助其他符号来施予补充阐释的必要。
054.指引线与尺寸符号

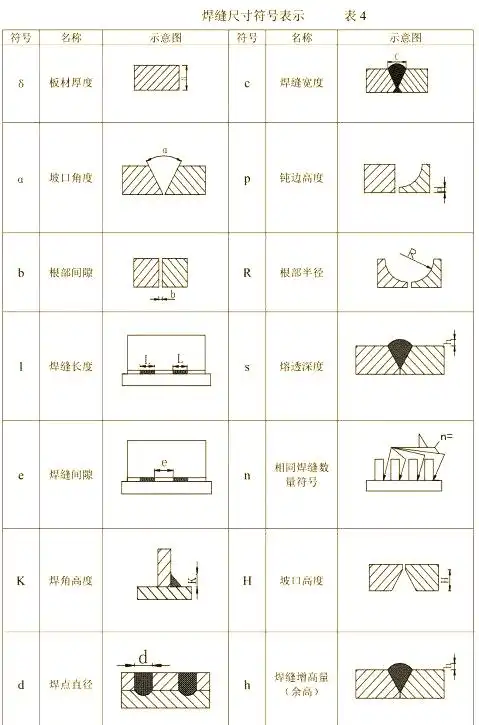

然而，要更全面地将焊缝的细节展现出来，除了上面提到的那些符号，还需要用指引线来辅助，以及相关尺寸符号，还有具体的数据。

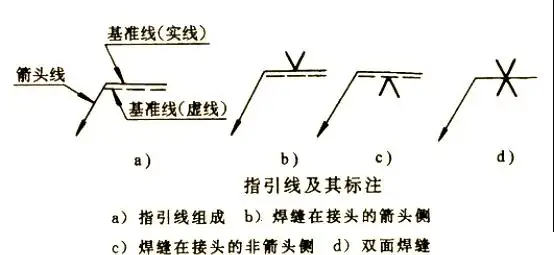

指引线常常是由带有箭头的指引线以及两条基准线（其中一条是实线，另一条是虚线）一起组合而成的，就如同图a所呈现的那样。在实施标注的时候，要是焊缝处在接头的箭头那一侧，那么就应当把基本符号放置在基准线的实线那一侧，就像图b展示的这般；要是焊缝处于接头的非箭头那一侧，那么基本符号就要标注在基准线的虚线那一侧，如图c所显示的那样。对于对称焊缝以及双面焊缝的标注而言，通常是不需要增添虚线的，直接按照图d所示的那样去进行标注就行。

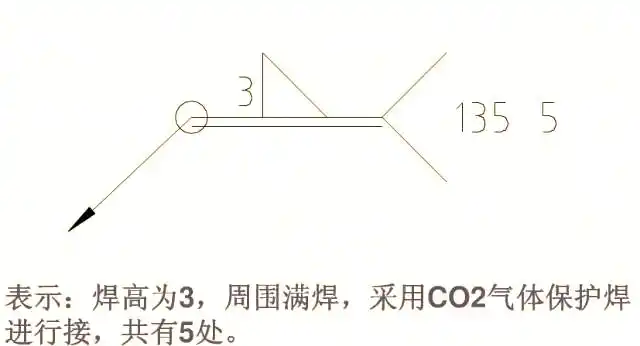

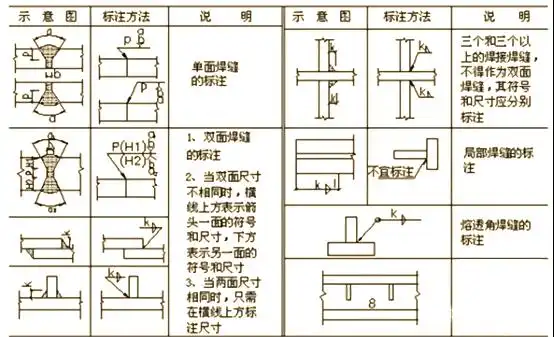

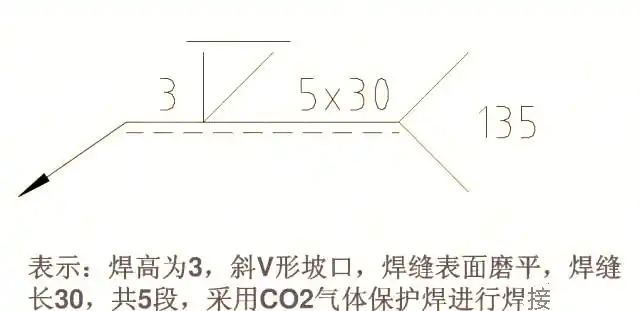

065.焊接符号标注示例
而后，我们会借助一些特定的、关于焊接符号进行标注以及呈现的图解示例，去进一步明晰这些符号确切的含义、具体的用法。
