CAD钣金展开图画法

存在着一部分钣金加工厂，它们承接来自外部的CAD钣金图进而展开加工，所以呢，得运用CAD通过手工方式来绘制展开图。

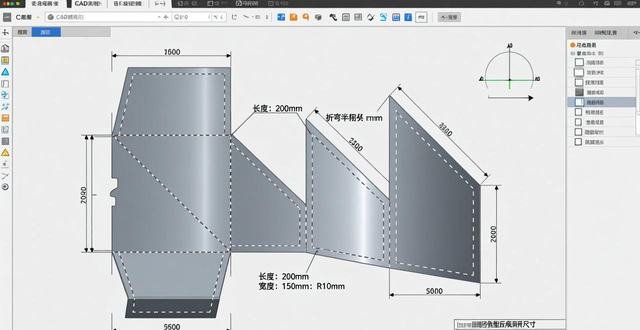

大略地绘了一幅颇具代表性的钣金加工而成的部件，紧接着呈现的是CAD钣金工程方面的图纸。

进行薄板通过弯曲的方式弯曲成型所涉及的长度尺寸做出来了较为简易的标记，关于孔洞对应的尺寸则不予以标识了。在绘制展开图形的时候按照实际的比例进行原样复制，要是属于纸质形式呈现的图纸，依据相应的尺寸描绘出来便达成要求了。在此不予展开深层次介绍了。有关于板材厚度这一信息忘记做出标记了，其厚度是一毫米，所选用的材料是SPCC了。接下来是从CAD软件直接凭借手工办法达到展开的效果，要是没有CAD软件的，要能够由此类推。重点在于学习其思考的方式就好。利用CAD软件绘制薄板通过弯曲的方式弯曲成型展开图形的首要步骤是：复制主视图里的平板部分。

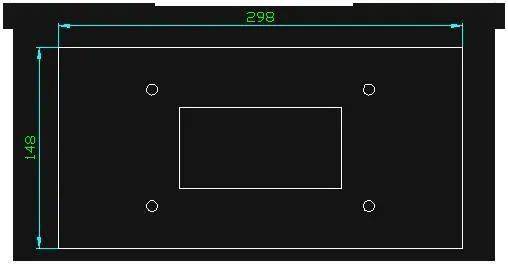

修改外形尺寸为折弯后成型尺寸。

第二步：展开45度斜边。

顺序是：对斜边出现的折弯那里的长度予以测量，对斜边属直线状态的长度进行测量，将图形连接起来便成为梯形。

图中，折弯尺寸为30，向四周偏移线，距离30。

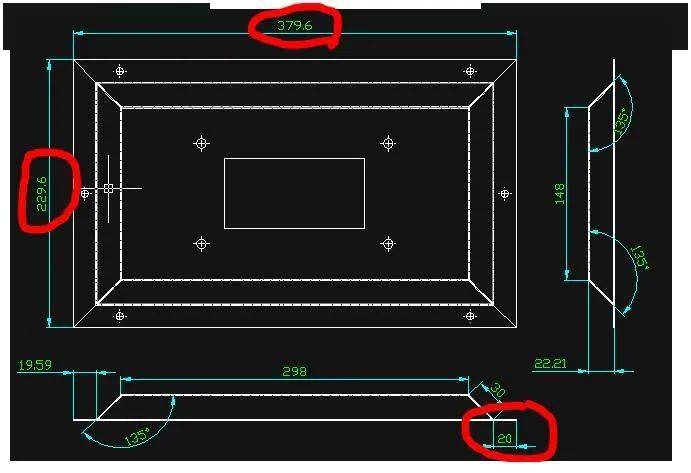

观瞧红圈所在之处的尺寸，鉴于其外形尺寸是379.6，而外圈折弯边为20，由此计算得出要绘制的线段长度：

379.6-20-20=339.6

229.6-20-20=189.6

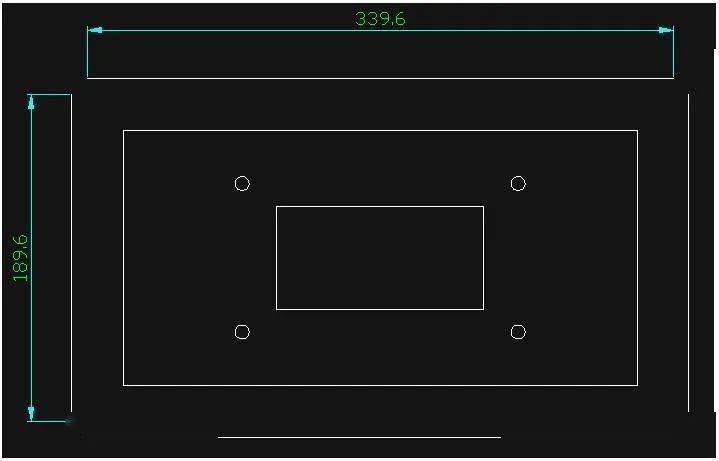

修改四周线段长度为计算的长度，连接四面线段。

一道折弯钣金展开已经完成。

第三步：画出最后一道钣金折弯。有CAD的可直接复制。

看着图，把有着孔的CAD图的那四条边，复制到展开图之上，此时这张展开图基本上就完成了，接着要下发到车间，在进行激光加工之际，把多余的线给删除掉。

OK，手工绘制的CAD钣金展开图就完成了
