钣金件的展开画法

钣金件的展开画法

第1页，共36页，编辑于2022年，星期三

第2页，共36页，编辑于2022年，星期三

针对圆顶方底通单向弯度的圆角部分而言，它的操作是这样的，要以G点作为圆心，接着，分别用e′和f′当作画圆弧的半径来画圆弧。然后，是以L点作为圆心，要以1、2点的弧长当作半径去画圆弧，这个圆弧与Re′圆弧相交于点3。紧接着，是以点3作为圆心，同样要以1、2点的弧长当作半径画圆弧，此圆弧与Re′圆弧相交于点2。再之后，是以点2作为圆心，还是以1、2点的弧长当作半径画圆弧，这个圆弧与Rf′圆弧相交于点1啦（也就是B点呀）。

第10页，共36页，编辑于2022年，星期三

于B点作为初始圆心之位置，以f′的长度当作半径来绘制圆弧，将G点作为圆心的选定处，以GF的长度作为半径去绘制圆弧，此两圆弧相交于点F。

第11页，共36页，编辑于2022年，星期三

以F点作为圆心，分别拿e′以及f′当作半径来画圆弧。以B点作为圆心，以1、2点的弧长作为半径画圆弧，此圆弧与Re′弧相交于点2，以点2作为圆心，用1、2点的弧长作为半径画圆弧，该圆弧与Re′弧相交于点3，以点3作为圆心，将1、2点的弧长作为半径画圆弧，此圆弧与Rf′弧相交于点4，也就是M点。

第12页，共36页，编辑于2022年，星期三

通过把M点当作圆心，将f′的长度用作半径来画出圆弧，再把F点作为圆心，把FE的长度当作半径去画圆弧，这两条圆弧相交于点E。

第13页，共36页，编辑于2022年，星期三

是以E点作为圆心，接着分别用e′以及f′当作半径去画圆弧。然后是以M点作为圆心，把1、2点的弧长作为半径来画圆弧，该圆弧与Re′弧相交于点3，再以点3作为圆心，将1、2点的弧长作为半径画圆弧，此圆弧与Re′弧相交于点2，之后以点2作为圆心，把1、2点的弧长作为半径画圆弧，该圆弧与Rf′弧相交于点1（也就是A点）。

第14页，共36页，编辑于2022年，星期三

画出以A点作为圆心的，长度为c′的半径的圆弧，画出以E点作为圆心的，长度为ED的半径的圆弧，此两圆弧相交于点D。

第15页，共36页，编辑于2022年，星期三

10. 联接各点，如图16所示，即是天圆地方的展开图。

第16页，共36页，编辑于2022年，星期三

正如图１所呈现的那样，它是一个具备圆顶以及矩形底的通风管 ，从图里所给出的已知尺寸来看 ，其中矩形底的短边长度为x ，长边长是y ，顶圆的直径是ｄ ，高为ｈ。

第17页，共36页，编辑于2022年，星期三

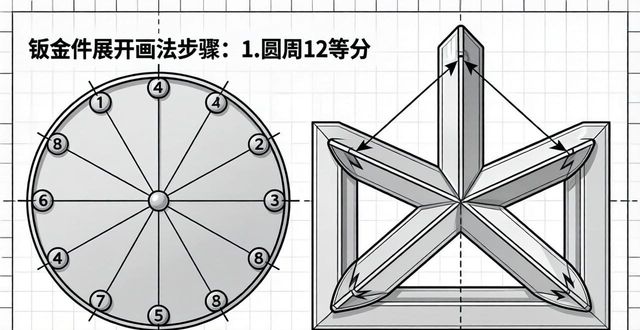

展开图画法步骤如下：首先，要把俯视图里的圆周进行12等分，接着，将各等分点和对应的角点相连接。

第18页，共36页，编辑于2022年，星期三

2. 画出各投影线的实长线．如ａ′、b′、c′、e′、p′、

第19页，共36页，编辑于2022年，星期三

3. 首先，去画ADH三角形的相关部分，要画一条水平线DH，这条水平线DH要使得它等于方底边长的一半，具体来说就是DH等于x除以2，也就是DH = x / 2 要用这样的方式来表示。过D点，作出DH的垂线AD，这条称作AD的垂线要让它等于实长线p′，也就是AD等于p′，用AD = p′来明确表示。然后，将A点和H点进行联接，如此一来AH就等于实长线a′。

第20页，共36页，编辑于2022年，星期三

以H点作为圆心，分别用b′、c ′以及e′当作半径来画圆弧。以A点作为圆心，以1、2点的弧长作为半径画圆弧，此圆弧与Rb′弧相交于点2，以点2作为圆心，以1、2点的弧长作为半径画圆弧，该圆弧与Rc′弧相交于点3，以点3作为圆心，以1、2点的弧长作为半径画圆弧，此圆弧与Re′弧相交于点4（也就是Q点）。

第21页，共36页，编辑于2022年，星期三

把作为圆心的点设定为Q，将长度设定为e′当作半径来画圆弧，把作为圆心的点设定为H，将长度设定为y当作半径来画圆弧，这两条所画的圆弧相交于点G。

第22页，共36页，编辑于2022年，星期三

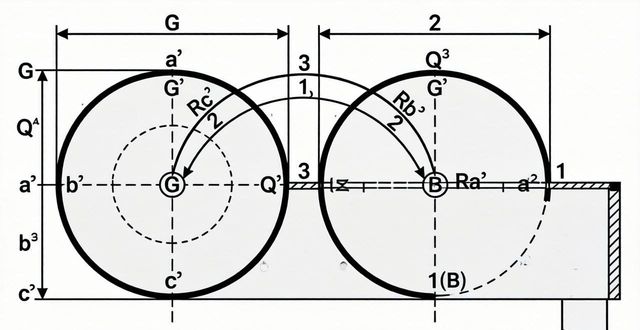

取G点作为圆心，接着分别把a′、b′以及c′当作半径来画圆弧。再将Q点作为圆心，把1、2点的弧长当成半径来画圆弧，此圆弧与Rc′弧相交于点3，之后把点3作为圆心，以1、2点弧长为半径画圆弧，该圆弧与Rb′弧相交于民点2，然后把点2作为圆心，以1、2点弧长为半径画圆弧，这圆弧与Ra′弧相交于点1（也就是B点）。

第23页，共36页，编辑于2022年，星期三

凭借G点当作圆心为着手点，以x的长度作为半径来绘制圆弧之后，再将B点作为圆心，以a′的长度当作半径去绘制圆弧，最终使得这两弧相交于点F。

第24页，共36页，编辑于2022年，星期三

是要以F这个点作为圆心，接着分别用b′，还有c′以及e′当作半径去画圆弧。再是以B点作为圆心，还要用1、2点的弧长当作半径去画圆弧，画出来的这个圆弧会和Rb′弧相交于点2，然后以点2为圆心，同样用1、2点的弧长当作半径去画圆弧，这个圆弧会和Rc′弧相交于点3，之后以点3为圆心，还是用1、2点的弧长当作半径去画圆弧，此圆弧会和Re′弧相交于点4（也就是M点）。

第25页，共36页，编辑于2022年，星期三

自M点作为圆心，以e′的长度当作半径来画圆弧，从F点作为圆心，拿y的长度作为半径去画圆弧，这两条圆弧相交于点E。

第26页，共36页，编辑于2022年，星期三

： 以E点为圆心，
