各类焊接图纸符号解读，助你轻松入门

初学者面对焊接图纸时，可能会觉得像读天书一样困难，对于这种状况，为了能让大家理解得更好，本文会详细解读各类焊接图纸符号。首先，我们要介绍基本坡口符号，它是焊接图纸里关键的元素之一。

焊接图纸符号标注详解

在焊接结构图样当中，焊接方法的表示依照国家标准 -85，运用阿拉伯数字予以标注，一般放置在指引线的尾部。常用的焊接方法代号像表3 – 9所呈现的那样。对于繁杂的组合焊接方法，能够用“/”加以分隔，左边代表正面（或者盖面）的焊接方式，而右边表示背面（或者打底）的焊接方式。比如，V形焊缝也许先借助钨极氢弧焊来进行打底，接着用手工电弧焊进行盖面，其标注形式为141/111。

除此以外，焊缝符号以及焊接方法代号的标注方式同样是极其关键的。图3 – 21呈现出了一个V形坡口对接焊缝的实例，在这个实例当中，背面运用的是封底焊，然而正面焊缝却是表面齐平的。此焊缝的打底焊选用的是手工钨极氮弧焊，可是盖面焊以及封底焊采用的是手工电弧焊。借助这些详尽的标注，读者能够更加明晰地领会焊接图纸里的每一个具体细节。

钢结构焊接符号详解

要绘制钢结构焊接符号，需依照国家标准，确切来讲，是GB324一1988《焊缝代号》进行绘制。在建筑学科这个特定领域当中，钢结构焊接符号常常会跟建筑符号、型钢符号、螺栓符号以及铆钉符号等一同出现。对于准确解读焊接图纸而言，了解钢结构焊缝符号的表示方法以及与此相关的规定，是非常重要的。

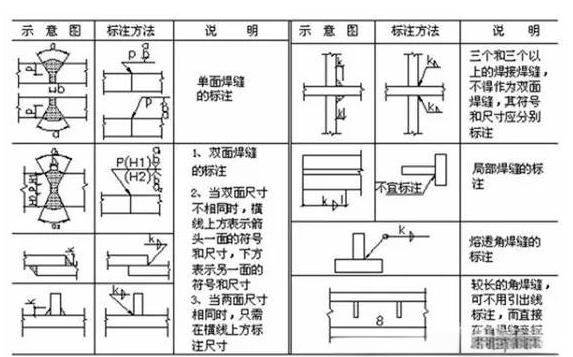

1、焊缝的引出线，是由箭头构成的，同时还有两条基准线，其中一条是实线模样，另一条是呈虚线样子，并且它们都是细线类型的这种情况。

2、需绘制的基准线的虚线，能够绘制在实线的上方之处，也能够绘制在实线的下方之处，一般情况下应当跟图样的标题栏保持平行，只有在特殊的情况之下才被允许垂直于标题栏。

3、焊缝要是处在接头的箭头那一侧，那么基本符号就要标在基准线的实线一边；焊缝如若位于接头的非箭头那一侧，那么基本符号就要标在基准线的虚线一边。

4、对于双面对称焊缝，基准线可省略虚线。

5、对于箭头线跟焊缝二者之间的相对位置，并没有特别的要求，然而，当进行单边形焊缝的标注操作时，箭头线必须指向那一侧带有坡口的工件。

6、基本符号，应与基准线相交，或者相切，补充符号，同样应与基准线相交，或者相切，要是与基准线重合，那么线段会以粗实线表示。

7、焊缝的基本符号是粗实线，还有辅助符号同样是粗实线，补充符号（尾部符号除外）也是粗实线，尺寸数字通常情况下也是粗实线，然而尾部符号却是细实线。尾部符号主要是用来标注焊接工艺和方法等内容的。

8、若处于相同图形里，当焊缝的形式，以及断面尺寸，再加上辅助要求全都相同时，只需于一处标注焊缝的符号与尺寸，并且附加“相同焊缝的符号”，此符号是3/4圆弧，绘制于引出线的转折处。要是图形当中存在数种相同的焊缝，能够对焊缝进行分类编号且标注在尾部符号内，编号采用A、B、C等字母顺序，在同一类焊缝中同样能够选择一处进行标注。

9、应参照图1-38来进行熔透角焊缝的标注方式，其符号是一个涂黑的圆圈，该圆圈要画在引出线的转折位置上。

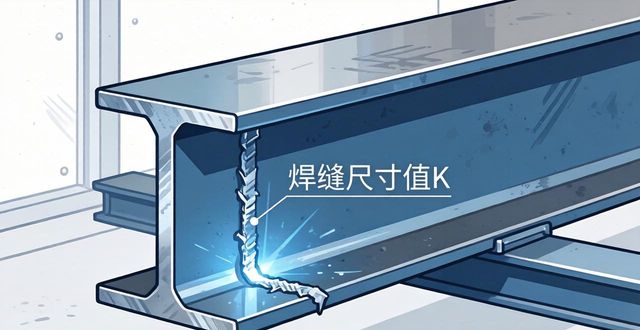

10、在焊接实腹钢梁的翼缘焊缝这类较长的角焊缝情形下，并非一定要借助引出线来做标注，而是能够直接于角焊缝的旁边，将焊缝尺寸值K予以标明。

11、若是在连接长度范围之内仅仅有部分的区段存在着焊缝的情况，那么就应当依照图1-40所显示的那样来开展标注。在这个地方，K所代表的则是角焊缝的焊脚尺寸。

12、在焊缝分布呈现不规则状况时，除了要标注焊缝符号，于焊缝之处还得添加恰当的线条来进行区分。比如说，实线是用来表示能够看见的焊缝，而栅线是用于表明不可见的焊缝。

13、在两个焊件予以相互焊接的这般情形下，并且采纳单面焊带双边不对称坡口焊缝这种方式时，引出线的箭头应当指向坡口较大的那个焊件。

14、针对工作件周围环绕的围焊缝符号，是以圆圈来进行表示的，并且这个圆圈要绘制在引出线的转折位置那儿，与此同时更要标注出相关的焊角尺寸为K。

15、当存在三个或者更多的焊件彼此相互焊接时，不可以把它们的焊缝当作双面焊缝来进行标注。在这种情况下，应该针对每个焊缝均分别进行符号以及尺寸的标注。

16、于施工现场所展开的焊接工作当中，其焊缝必须专门标记为“现场焊缝”这一符号，此符号借由涂黑的三角形旗号予以呈现，并且应当绘制于引出线的转折之处。

17、处于相互焊接状态的两个焊件里头，要是仅有一个焊件带有坡口，比如说单面V形坡口，那么引出线的箭头就得指向带有坡口的那个焊件。

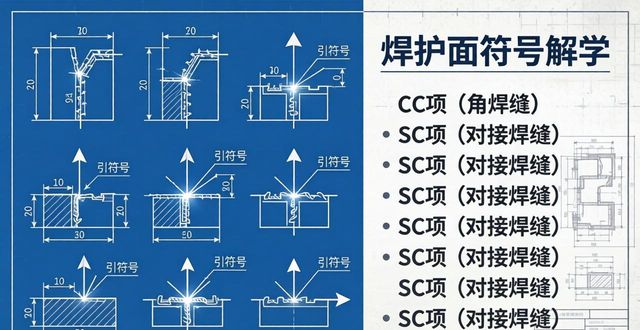

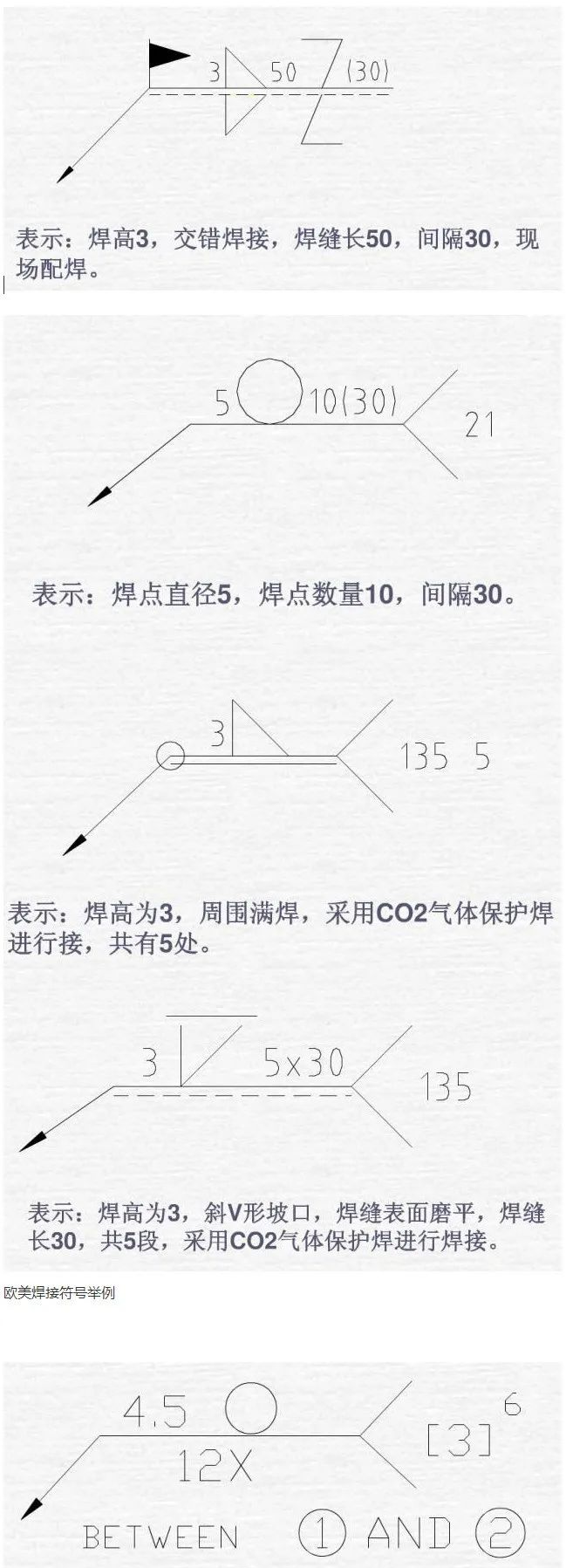

4.5——用于表示焊点的直径。

【3】按照图示来看，这个符号所表明的意思是，它代表的那种焊缝，属于CC项，或者属于SC项，二者当中的某一种。

6——-此符号代表该焊缝属于第六个CC项或SC项。

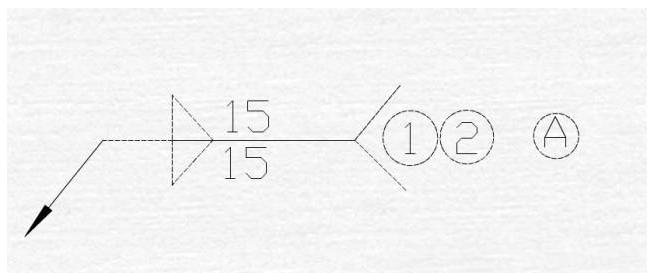

该符号所表示的，是①号与②号两点之间的焊点位置，其中①与②之间用AND连接 ，——。

12X——该符号代表在两点之间，存在12个焊点。

接下来，我们来看一些日本焊接符号的实例：

A——该符号在图示中代表关键或重要特性。
