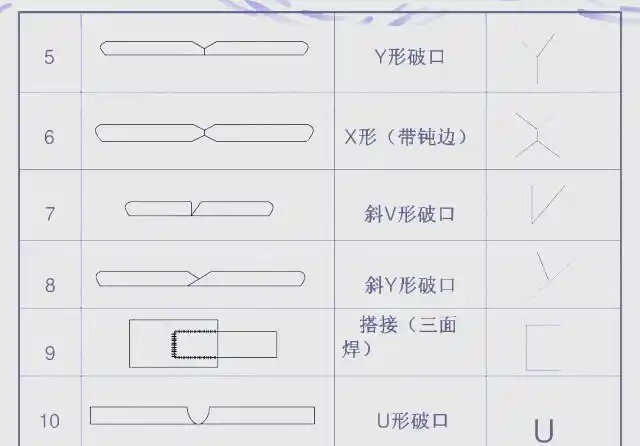

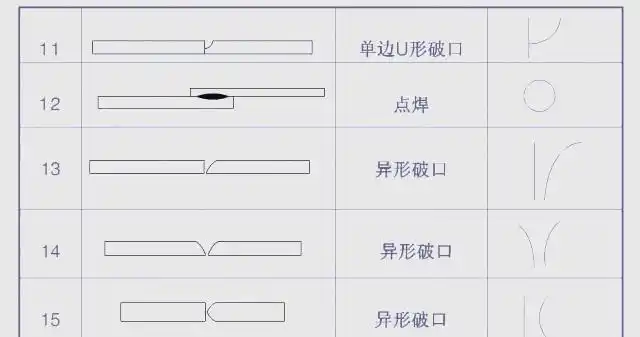

01基本坡口符号详解
坡口符号属于焊接图里头不能缺少的元素，于焊接图当中代表着方向、代表着角度以及代表着质量方面的重要影响，它不单单是代表焊接的方向，还代表焊接的角度，并且对焊接质量有着相当关键的影响。在去解读焊接符号之际，如果对坡口符号没有理解，那是不行的。接下来，我们会深入探究基本坡口符号的内涵，以及探究基本坡口符号的解读方法。
02焊接图纸符号标注详解
【 焊接方法代号 】

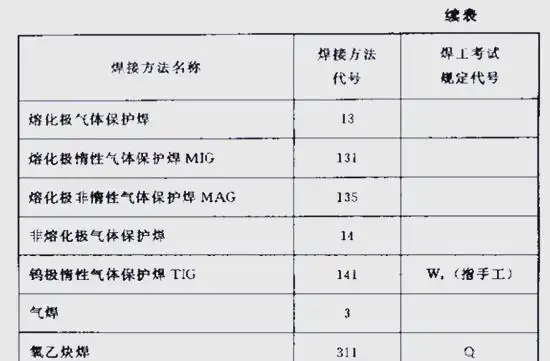

在对焊接图纸予以解读之际，符号的标注属于一个关键的环节，依据国家标准 – 85，借助阿拉伯数字去表示焊接方法，且标注在指引线的末端，表3 – 9罗列了常用的焊接方法代号，对于组合焊接方法，这些代号能够运用“/”予以分隔，左侧代表正面（或者盖面）的焊接方式，而右侧表示背面（或者打底）的焊接方式，比如，V形焊缝有可能先运用钨极氢弧焊开展打底，接着用手工电弧焊进行盖面，其标注方式为141/111。
【 焊缝符号标注 】

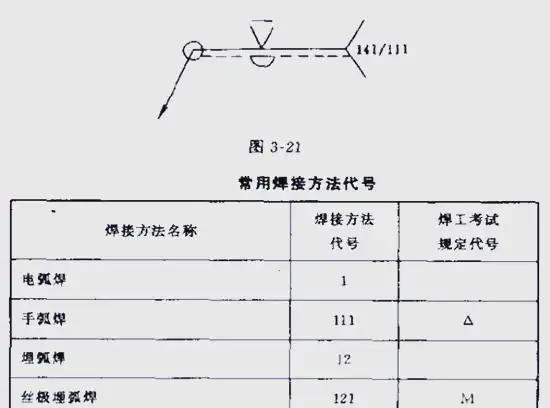

再者，图3-21所举例子表明怎样去详细标明V形坡口等焊缝，焊缝符号以及焊接方法代号各自的具体标注形式也是相当关键的。图3-21呈现出一个V形坡口对接焊缝的例子，在这个例子里背面运用封底焊，然而正面焊缝维持表面齐平的状态。该例子还详尽地阐述了打底焊运用手工钨极氮弧焊，可是盖面焊以及封底焊选用手工电弧焊。经由这些精细的符号标记，我们能够更精准地领会焊接图纸里的信息。
03钢结构焊接符号

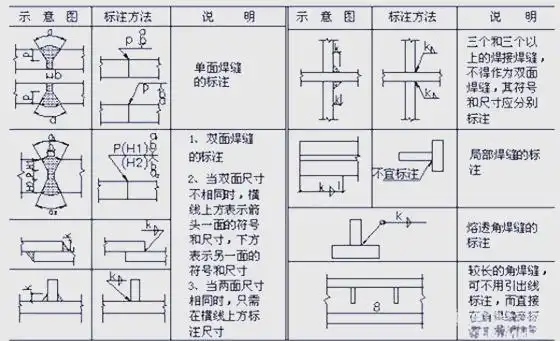

【 符号表示方法与规定 】
钢结构焊接符号的绘制，是依照国家标准GB324 – 1988《焊缝代号》来进行的。钢结构跟建筑联系紧密，所以在焊接符号的标注当中，常常会联合运用建筑符号、型钢符号、螺栓符号以及铆钉符号等。对于准确解读钢结构焊接图纸而言，掌握这些符号的表示方法以及相关规定是极其关键的。
1、焊缝的引出线，是由箭头以及两条基准线所构成的，其中一条呈现为实线，剩余的另一条则是虚线，并且这两条线都是细线。
2、基准线的虚线，它能够绘制在实线上侧的位置，也能够绘制在实线下侧的位置，通常这种情况下它应该与图样的标题栏保持平行的状态，不过呢在特殊的情形之下它是可以和图样的标题栏呈现垂直状态的。
3、要是焊缝处于接头部位的指向箭一侧，那么相应的基本符号就应当标记于基准线的实线上方；要是焊缝处于并非指向箭的那一侧，那么就标记在虚线一侧。
4、对于双面对称焊缝，基准线可省略虚线。

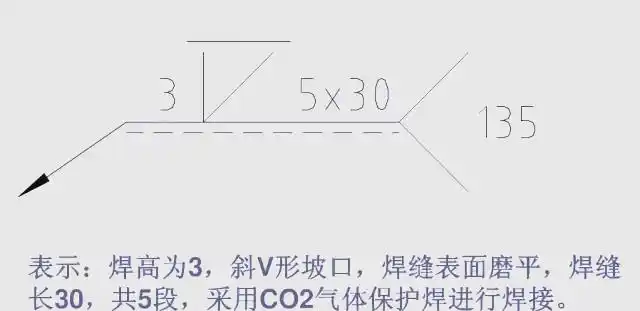

5、表示焊缝的箭头线所处位置并无专门的特定规定，然而当进行单边形焊缝的标注操作时，那表示焊缝的箭头必须指向带有坡口的那一侧的工件。
6、基本符号，和补充符号，跟基准线相交，或者相切，与基准线重合的线段，用粗实线表示。
7、焊缝的基本符号是粗实线，辅助符号是粗实线，补充符号（尾部符号除外）是粗实线，尺寸数字通常也是粗实线，尾部符号是细实线，其主要用于标注焊接工艺和方法。
8、将焊缝符号以及尺寸标注选择在任意一处，需满足在相同图形里，焊缝的外形样式、截至断面的大小尺寸以及辅助进行作业时所需达到的要求全部都相同，同时还要添加上“相同焊缝的符号”，这个符号呈现的是3/4圆弧的形状，并且绘制于引出线出现转折的地方。
9、参见图1-38的熔透角焊缝标注方式，其符号是位于引出线转折处，为一个被涂黑的圆圈。
10、对于那些形状处于中等程度较长的角焊缝，比如说焊接实腹钢梁的翼缘处的焊缝可以不运用引出线来进行标注，而是直接于角焊缝的旁边将焊缝的尺寸数值予以标注，即标注出“这一数值为K”。
11、若于连接长度范围之中，仅仅是局部的区段存有焊缝，那么就应当依照图1-40的那种方式来展开标注。
12、针对焊缝分布呈现不规则之状况时，除了要做标注焊缝符号这一行为之外，还需要在焊缝所在之处添加相应的线条以此来指示可见性，比如说，使用中实线用来表示可见焊缝，或者运用栅线去表示不可见焊缝。
13、倘若存在两个焊件，它们彼此进行焊接，并且属于单面焊带双边不对称坡口焊缝这种情况，那么引出线的箭头应当指向拥有较大坡口的那个焊件。

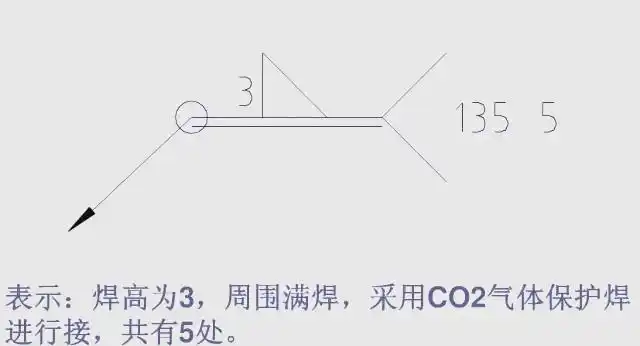

14、围焊缝符号，于工作件的周围环绕着出现，这以圆圈为之表示，且此圆圈画在引出线转转折的地方，与此同时，还要对该围焊缝符号标注其焊角尺寸K。
15、当存在三个或者三个以上的焊件彼此相互焊接时，它们的焊缝不可以依照双面焊缝来进行标注，所以，需要分别对焊缝符号以及尺寸予以标注。

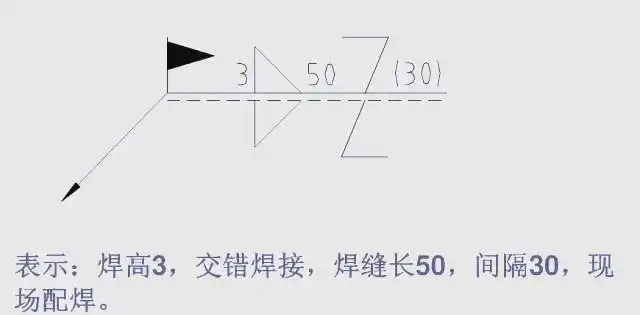

16、其焊接工作是于施工现场开展的，对于此焊接工作所形成的焊缝，应当标注“现场焊缝”符号，这个符号呈现为涂黑的三角形旗号形状，它被绘制在引出线的转折之处。
17、在两个相互进行焊接的焊件里头，要是仅有一个焊件带有坡口，像单面V形坡口这种情况，那么引出线的箭头应当指向那个带有坡口的焊件。
04欧美焊接符号示例
欧美地区当中，焊接符号的标注方式存在着其独有的特点，欧美符号具备简单明了的特性，其之所以存在是为了对实际焊接工作起到指导性作用，这些众多的符号不但在直观程度上易于理解，而且还能够在实效性方面对焊接工作的开展予以有效指导，紧接着，我们计划着去介绍一系列常见的欧美焊接符号以及它们所蕴含的具体含义。
