将两个以及两个之上的金属或者是塑料零件，依据特定几何形状焊接靠拢一起，从而形成的点或者边，被称作焊接接头。美国焊接协会表明，总共存在五种焊接接头，分别是对接接头，角接接头，端接接头，搭接接头以及T形接头。于实际焊接进程当中，或许会有多种接头形式组合一块显现。
图1 焊接在实际中的应用
图2 焊接接头类型
对接接头
对接接头是把位于同一平面上的两块板的边缘或者端部焊接到一起形成的，它被用于连接厚度在3mm以上的板材，厚度小于5mm的板材不需要坡口，厚度在5mm以上的板材能够形成单面V形坡口、单面U形坡口、双面U形坡口或者J形坡口，并且对接接头是最简单的接头形式。
对接接头有多种焊缝形式：
焊缝有I形坡口焊缝，还有斜边坡口焊缝，V形坡口焊缝，J形坡口焊缝，U形坡口焊缝，V形喇叭坡口焊缝，半V形喇叭坡口焊缝。
图3 对接接头

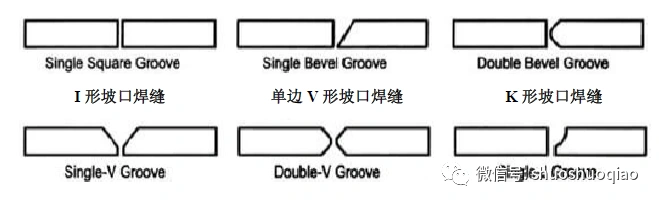

图4 对接接头坡口类型
图5 对接接头焊缝类型
角接接头
角接接头，是经把两个表面呈90°的板的边缘予以焊接而获取的，这种接头，既对厚板材适用，又对薄板材适配，然而，通常是于板材相交的外侧开展焊接的。
角接接头有多种焊缝形式：
角焊缝，点焊缝，I 形坡口焊缝，V 形坡口焊缝外角焊缝，V 形坡口焊缝内角焊缝，U 形坡口焊接，J 形坡口焊接，V 形喇叭口焊缝，端接焊缝，卷边角接焊缝。
图6 角接接头
图7 典型角接接头

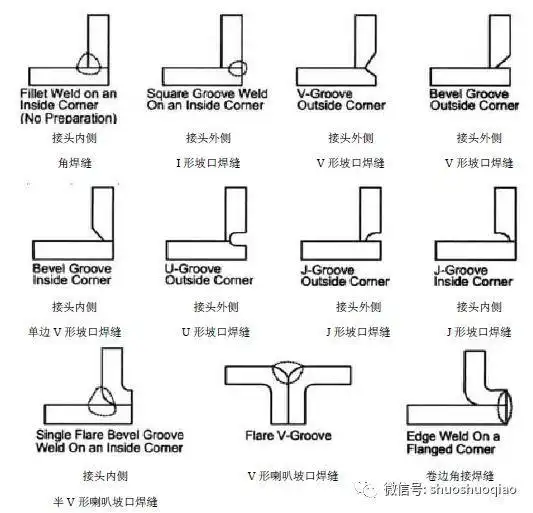

图8 角接接头焊缝类型
T形接头
有一种接头，它叫T形接头，是由两块板连接构成的，这两块板的表面近似呈垂直状态。这种接头适合那种板材，什么样的板材？就是厚度不超过3mm的板材。要是板材厚度超过了这个3mm，那怎么办？那就需要在板材的两侧进行施焊操作。它被通常用在哪些地方？像支架、加劲肋等这些地方。
T形接头有如下焊缝形式：
焊口类型有角焊缝，还有塞焊缝，槽焊焊缝，V形坡口焊缝，J形坡口焊缝，半V形喇叭坡口焊缝，全熔透焊缝。
图9 T形接头

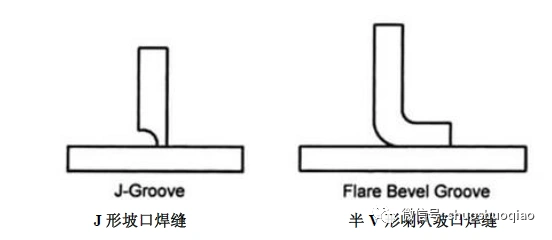

图10T形接头焊缝类型
搭接接头
有这样一种接头，它把两块分别的板子，以相互搭接对齐的方式，然后把板的边缘位置，通过特定焊接操作做到一起形成，这就是搭接接头，它一般用在连接厚度不超过3mm的板材方面。搭接接头存在多种分类情况，它可以被分成单横搭接这种类型，还有双横搭接这种，以及平行搭接这种。对于这种搭接而言，在金属板的一侧开展，或者在金属板的两侧开展，这是由对焊接牢固程度的需求来决定的。搭接接头常常被用于连接两个厚度不一样的部件，在健身器械那里能见到它，在一些工业设备那里也能经常看见它。
搭接接头形式有如下焊缝形式：
焊缝有角焊缝，其为V形坡口焊缝，还有J形坡口焊缝，塞焊缝，槽焊焊缝，点焊缝，半V形喇叭坡口焊缝。

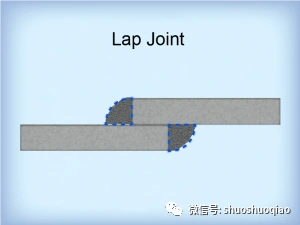

图11 搭接接头
端接接头
两个平行板重叠放置连接起来，如此这般就能得到端接接头。这种接头适用状况是，板材厚度要小于6mm，而构件若受大拉伸和弯曲载荷它就不用。实际运用常是，用于不重要连接及薄金属连接。
端接接头有如下焊缝形式：
I形坡口的焊缝，单边V形坡口的焊缝，V形坡口进行的焊接，J形坡口的焊接，U形坡口的焊接，卷边对接的端焊焊缝，卷边的角焊缝。
图12 端接接头

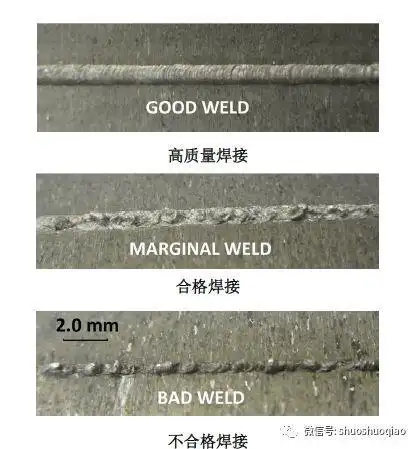

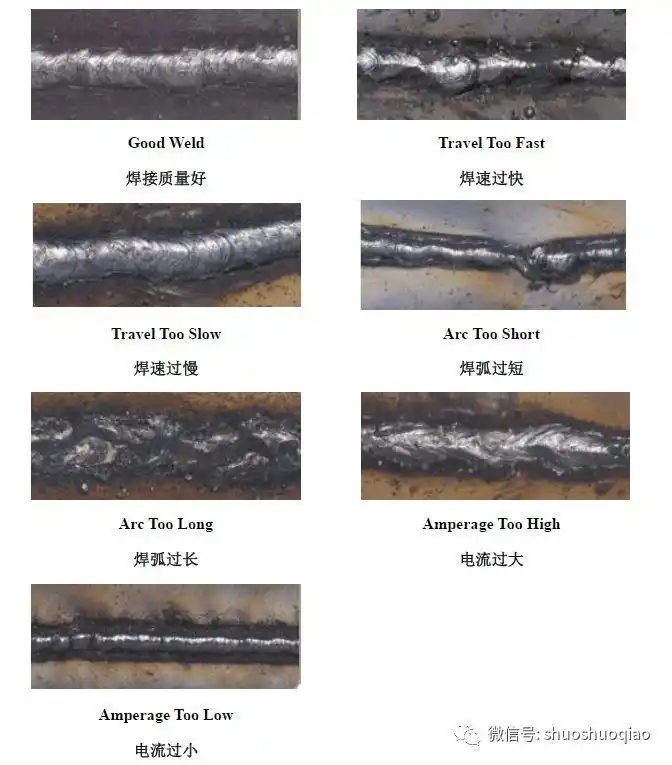

图13 焊接质量好坏及成因示例

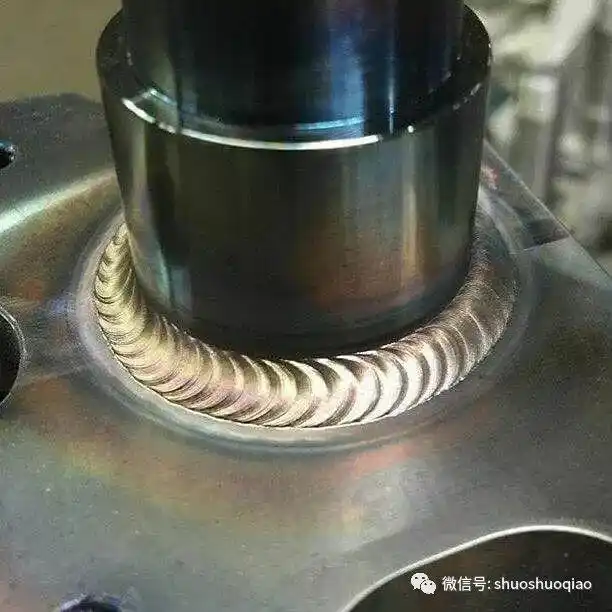

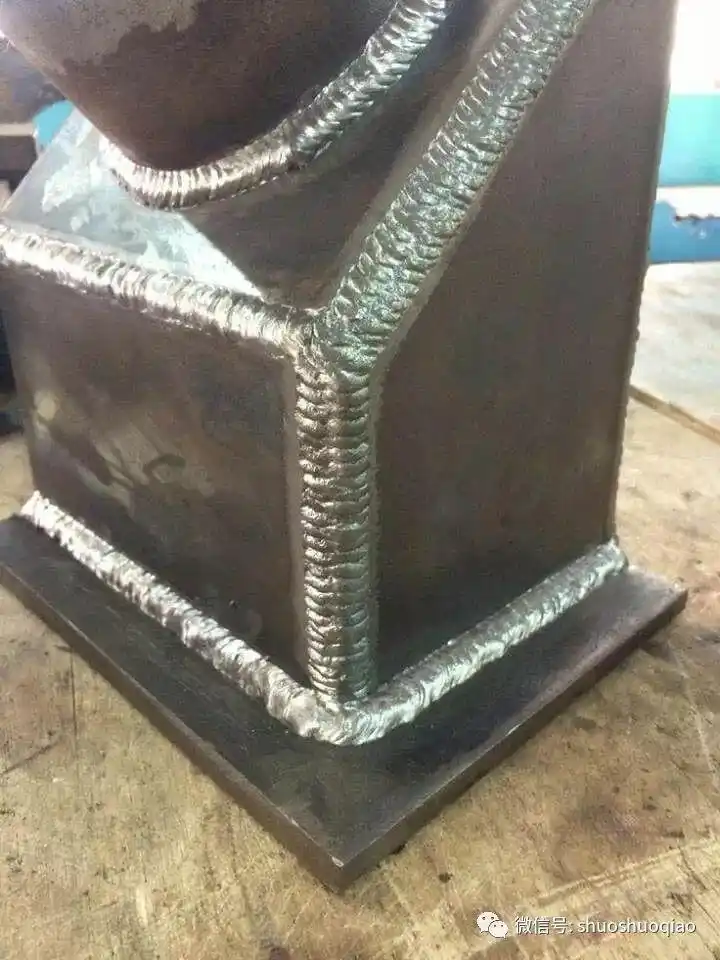

图14 焊缝示例

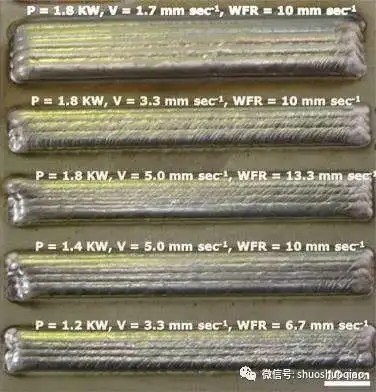

图15 不同功率和速度下的焊缝形态

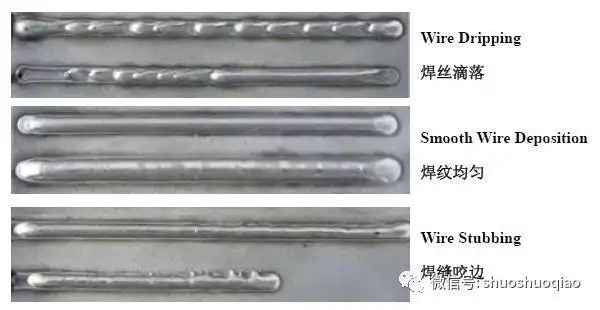

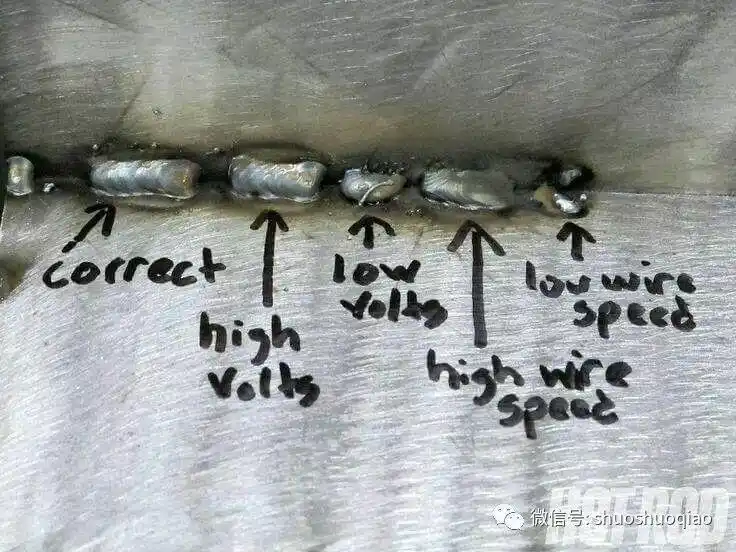

图16 电压过高过低和送丝速度过快过慢下焊缝形态
图17 常见焊缝缺陷
图18 钨极惰性气体保护焊
接头类型及对应厚度一览表
