焊接工艺中U型、X型、V型坡口的区别总结

焊接工艺中U型、X型、V型坡口的区别总结

下面根据不同的接头形式分别介绍坡口形式

（1）对接接头：

图1 对接接头的坡口形式

对接接头，在各类焊接结构里，是被采用数量最多的，并且还是最为完善的一种接头形式，比如说，锅炉锅筒的纵焊缝是对接接头，其环焊缝同样也是对接接头。

通常状况下，当手工电弧焊对6mm以下的焊件进行焊接，以及自动焊对14mm的焊件开展焊接之时，会采用V形坡口，V形坡口在加工方面较为便利，然而焊后工件易于出现变形。

当钢板的厚度处于12至60毫米的范围时，能够采用X形坡口，X形坡口相较于V形坡口更为优良，在相同的厚度条件下，它能够使熔敷金属量减少大约二分之一，除此之外，鉴于焊缝呈现对称状态，焊件的变形较小，它主要被应用于具有大厚度以及对变形有着较小要求的结构当中。

具U形以及双U形坡口的焊着金属量更稀少，焊接所产生的变形同样少，然而这种坡口的加工相对复杂，通常仅仅在较为重要的以及板厚较大的结构当中予以采用，就像电站锅炉锅筒进行电弧焊接的环缝常常采用这种形式。在工业锅炉制造领域，由于受到加工条件的限制，一般施用V形坡口以及不对称的X形坡口，对于小直径锅筒筒体而言，内侧不方便运用自动焊进行施焊的时候，常常采用V形坡口。

（2）T形接头：

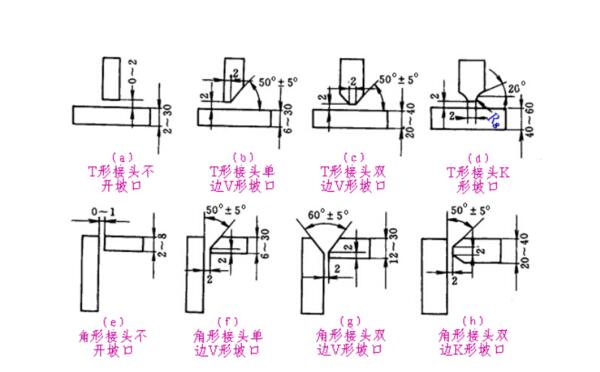

图2 T形接头和角接接头的坡口形式

板厚处于30mm以下的时候，是能够不开坡口的，要是接头需要承受载荷，那么就要依据钢板厚度以及对结构强度的要求，能够分别选用单边V形、K形或者双U形等坡口形式，以此保证焊透，对于工作压力≥9.8MPa的锅炉而言，其锅筒或者集箱与管子进行角焊缝连接时，不管厚度怎样都必定要在管端或者锅筒、集箱上开坡口。

（3）小型锅炉里，锅筒与封头连接就属于角接接头这种形式，按照焊件厚度以及坡口准备的不同，角接接头能分为不开坡口、单边V形、V形以及K形这4种形式，（见图2）。（4）搭接接头：

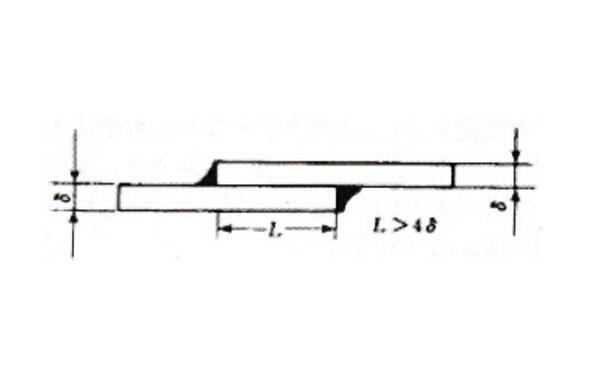

图3 搭接接头示意

搭接接头具备这样的优点吗，它可不需开坡口，并且在接头装配之际，其尺寸要求并非严格。

综上所述，选取合理的焊接接头坡口形式，这一行为，不但能够提高焊接的速度，而且可以改善焊接的条件，还能够减轻劳动所需的强度，并且，它还容易保证焊接的质量，所以，在压力容器制造工艺里，应当引起足够的重视。
