举例讲解SolidWorks制作钣金展开的过程

存在着诸多绘制此钣金件的方法 ，鉴于要多讲解几个命令 ，故而依照下面的步骤来进行讲解。

1.【新建】文件，进入零件建模环境：

调出【钣金选项卡】：鼠标在选项卡上右击，选择钣金选项卡。

2.要创建【基体法兰】，需在【钣金选项卡】之下，去选择【基体法兰/薄片】。

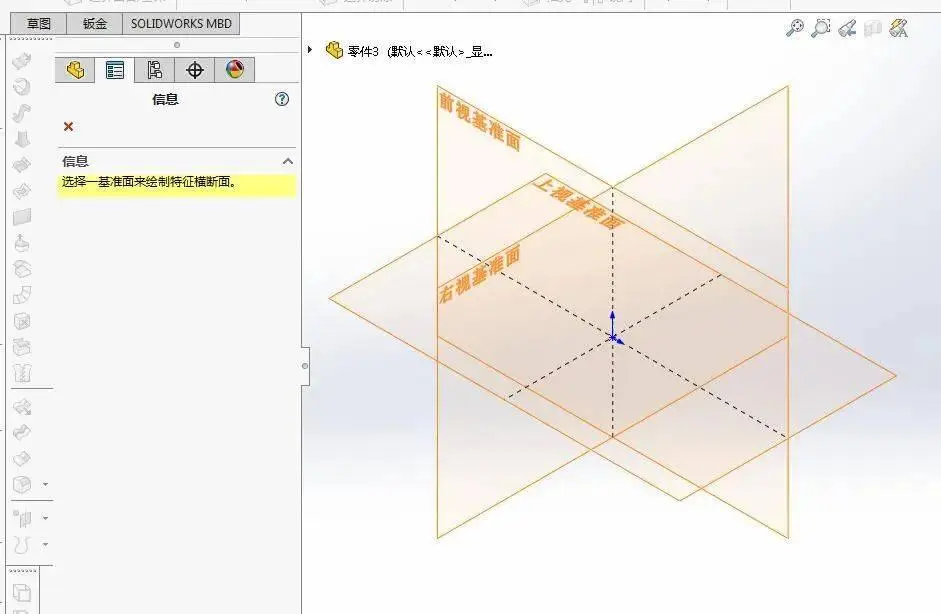

给予提示去挑选一基准面以便用来绘制特征，抉择那【前视基准面】，进而进入那【草绘】界面，并绘制出如同图示的草图。

当退出草图之时，系统会凭借截面轮廓自动创建【基体法兰】，参数是能够按照需求予以选择的。

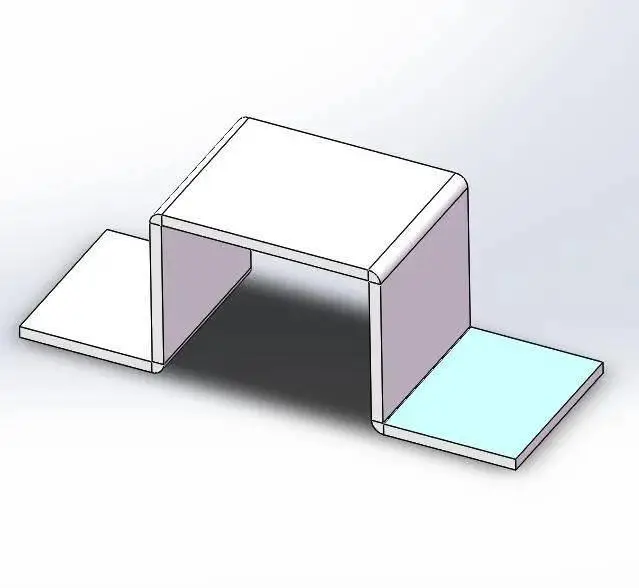

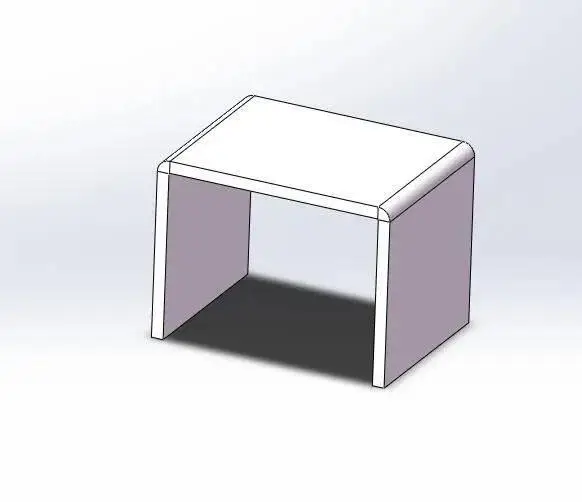

完成钣金壁的创建如图：

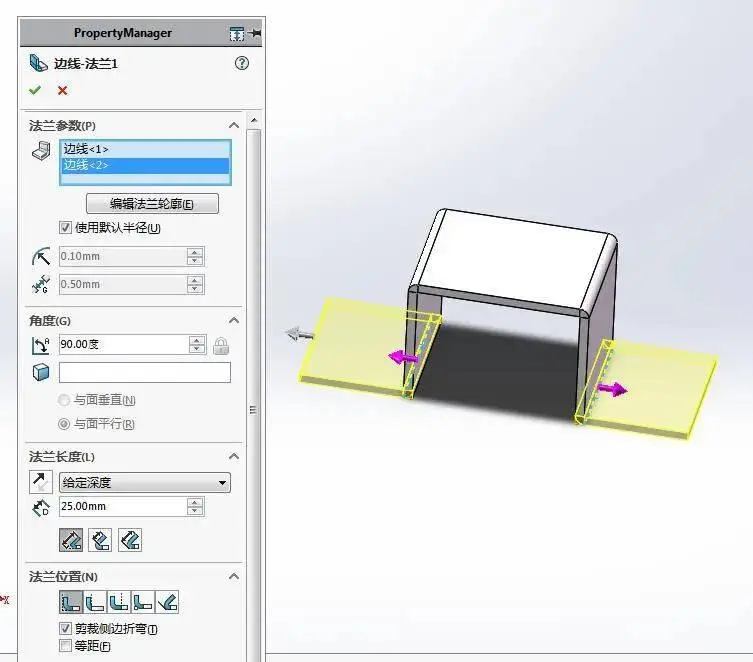

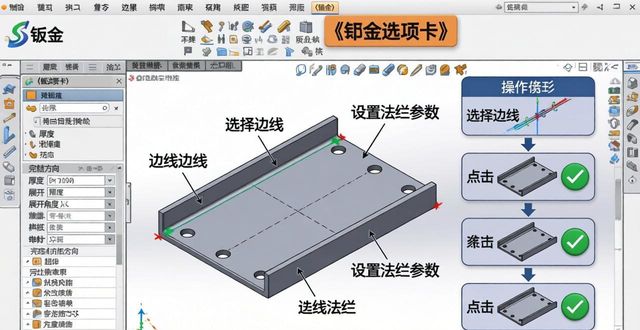

3.制造别的法兰：这儿拿【边线法兰】当作例子，于【钣金选项卡】里头挑选【边线法兰】，像图示那样选定所需的各个参数，最终点击【√】。

4.将实体特征予以添加，选取【钣金选项卡】当中的【拉伸切除】命令，依照系统给出的提示，去选择如同图示的基准面，进而开展拉伸切除操作。

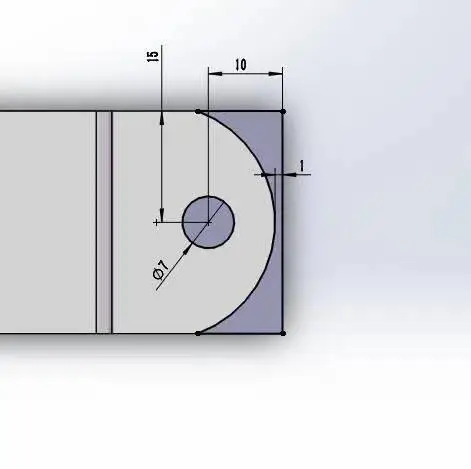

选择基准面后进入【草图】界面，绘制如图所示草图：

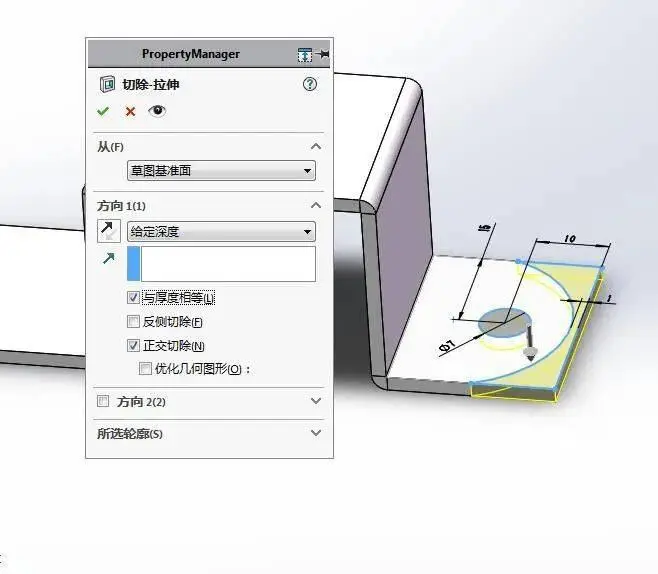

于退出那个名为【草图】的之后，会自动地进入到【拉伸切除】的界面所在之处，实行单击【√】这个动作，以此来达成切除的操作完成。

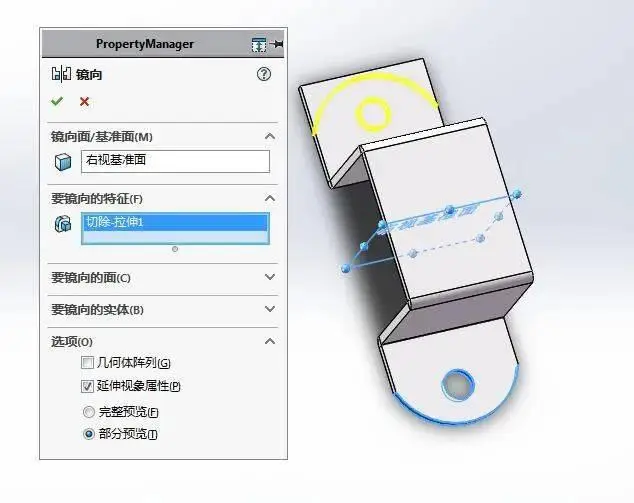

挑选【特征】范畴里的【镜像】，像图展现的那般选择参数，点击【√】达成。

到此整个实体模型已创建完成，将其保存。

5.创建钣金工程图：

轻触【新建】这一选项，再经由【从零件/装配体创建工程图】此路径，从中挑选适配的模板。

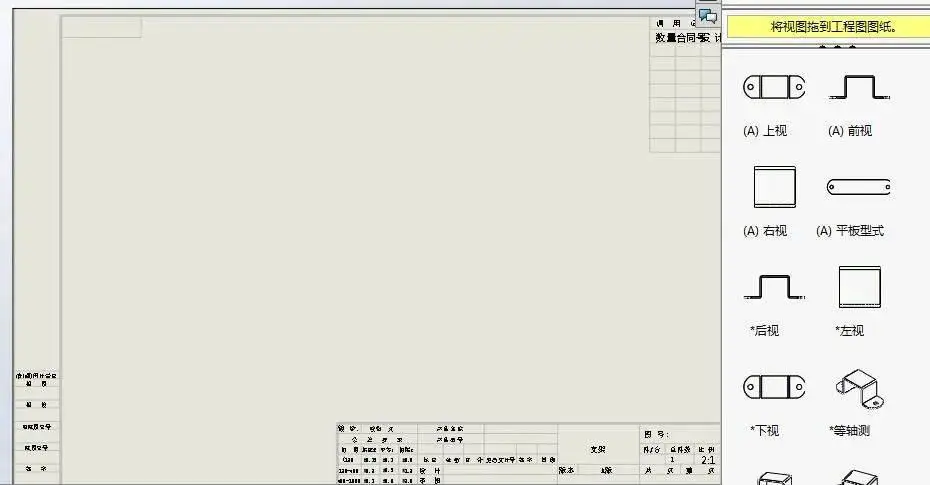

选择合适的视图，将其拖动到工程图纸中：

完成后如图：

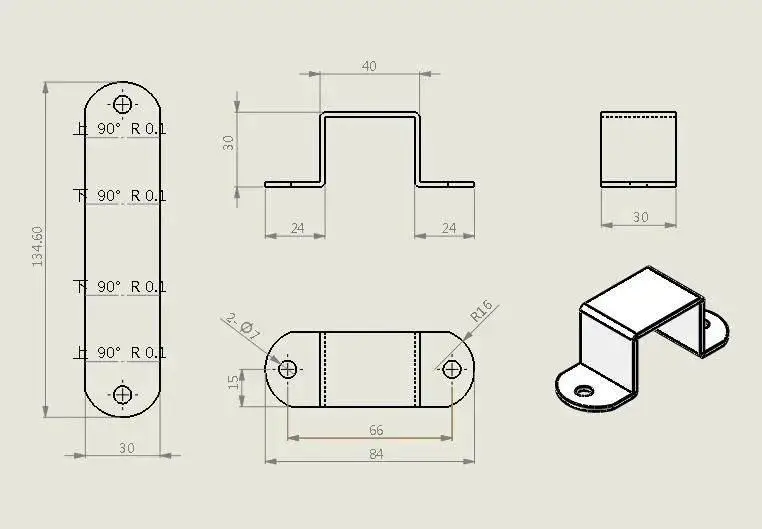

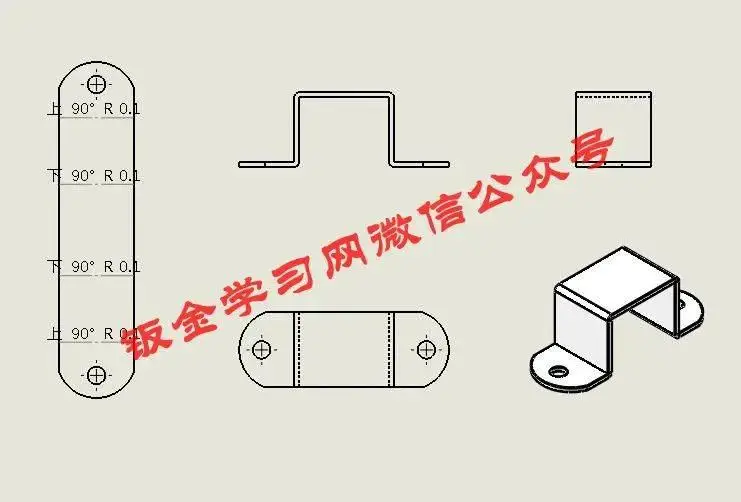

标注完成后最终钣金工程图如图所示：

绘制好工程图出CAD展开

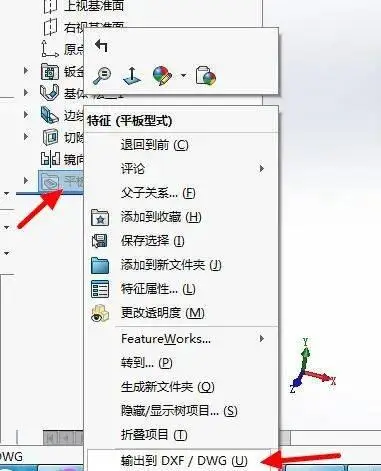

右击平板型式，选择输出到DXF/DWG

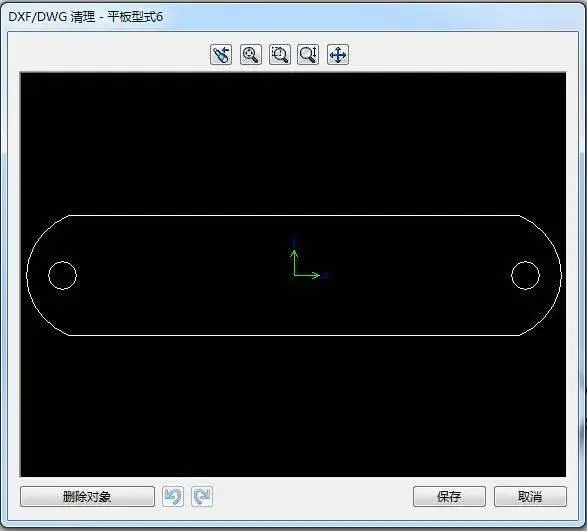

点击保存

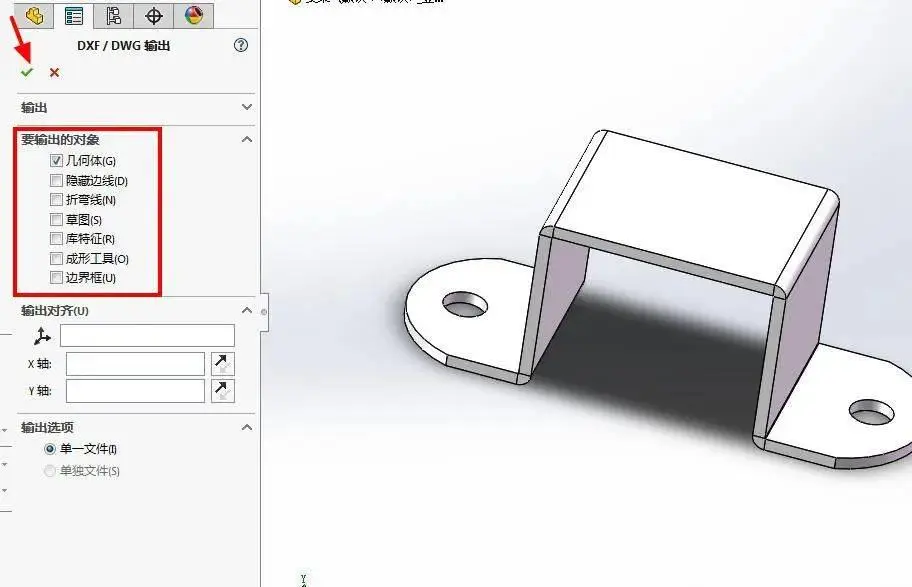

红色框内可以根据需要选择，点击确定

生成CAD展开
