利用UG软件进行钣金展开的几种方法

在UG这个软件的钣金功能模块以内，作为经典的那种钣金模型，是能够借助伸直、展平实体这种方式来得到展开图的。然而呢，对于冲压型的钣金模型来讲，这两种用以获取展开图的命令就不再具备适用性了。在UG这款软件里，是提供了多个专门针对冲压型钣金模型的展开命令的，其中一步式展开以及构造展平图样这两个命令是最为简便、经常会被使用到的，这两者都能够实现冲压型钣金模型的展开操作，不过它们之间又存在着差异。

UG软件，是一款三维工业设计软件，其运用极为广泛，因具备半参数化设计，拥有强大的同步建模能力，所以模型修改更自由，更有助于降低使用者工作难度，借此提升工作效率。

于冲压钣金行业里，充分借助UG的钣金模块以及同步建模能力，可更快速地针对设计开展建模与修改，并且能够更高效地处理源于其他软件系统的数据。在UG钣金模块里极为重要的一项功能就是钣金展开，钣金展开不论对于钣金下料还是在冲压落料工序都具备重要意义。最常被使用的钣金展开命令有伸直、展平实体、一步式展开以及构造展平图样等，本文会针对这几种常用的钣金展开方式作出解读与分析。

伸直、展平实体

实体伸直、展平是UG的钣金模块里特别常用的展开命令，这两个命令的适用范围都是简单的钣金模型，所以能把这两个命令归为一类。简单的钣金模型指模型上所有的折弯都是单曲折弯，能够通过折弯、卷圆等操作达成生产的钣金模型。图1里的方盒就是一种简单的钣金模型。

图1 简单钣金模型（厚度3mm）

实体操作要展平、伸直，都需于UG的钣金模块里开展，借由菜单，选择插入，找出转换，采用转换为钣金命令，选取图2所示的面当作基准面，这般把实体转变成为钣金体。实体转变成为钣金体乃是这两种操作的前提条件。

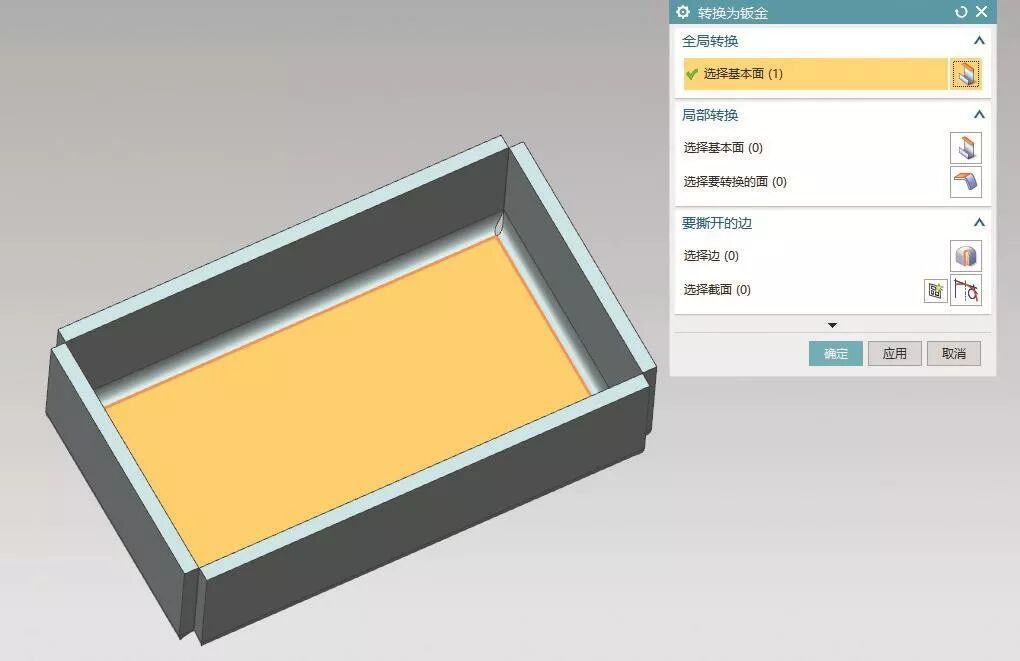

图2 转换为钣金体

往后能够借助点击功能区里伸直或者展平实体图标开展展开模型行动，这两种命令的差异在于，要是模型存有多个折弯，伸直命令能够仅展开当中一个或者几个，折弯，然而展平实体命令却是展开模型上全部的可展开的折弯，像图3、4所呈现的那样。

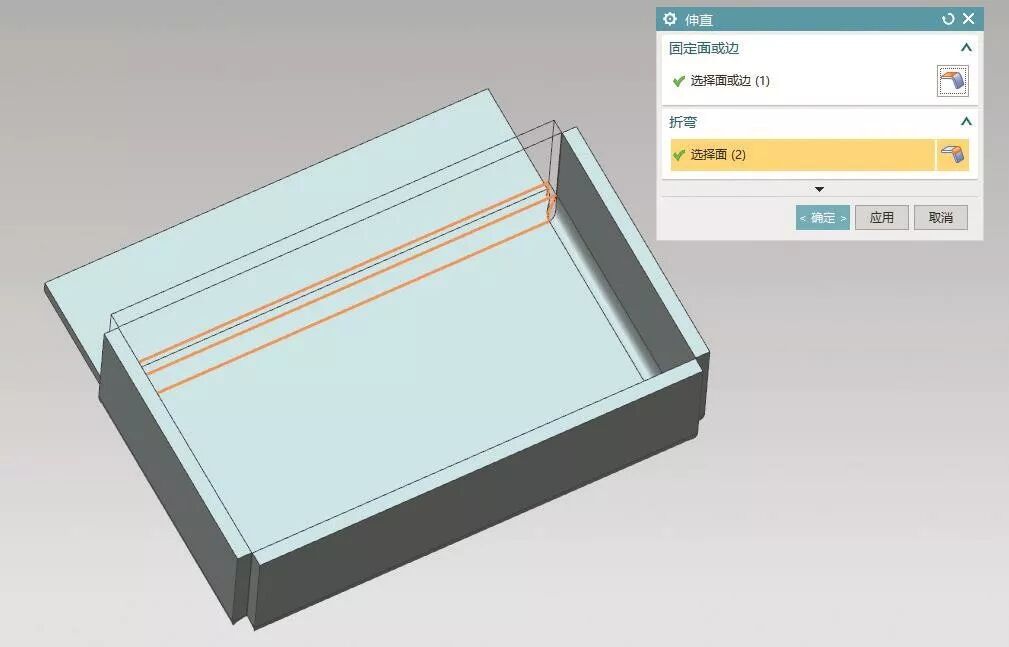

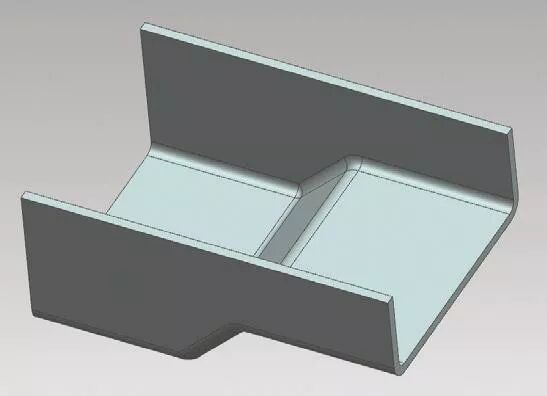

图3 伸直操作

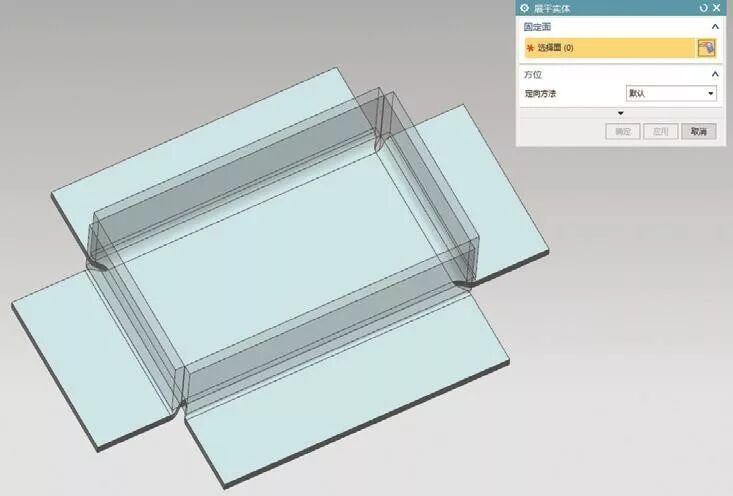

图4 展平实体操作

一步式展开

能够用伸直、展平实体获取展开图的是简单的钣金模型，然而对于图5所示的冲压型钣金模型，这两种命令便不再适用。那冲压型钣金模型指的是，无法仅借助简单的折弯、卷圆等工艺来生产，非得通过冲压拉延工艺才可实现生产的模型。针对这种模型，UG软件也给出了能把它展开的命令，一步式展开命令是常用的其中一种。

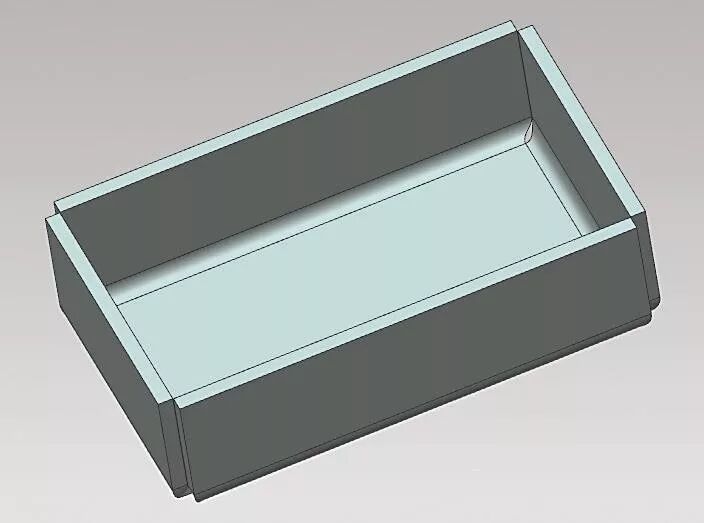

图5 冲压型钣金模型（厚度3mm）

一步式展开命令，存在于建模模块当中，借助菜单，经由分析，再到分析可成形性（一步式），方可寻得，恰似图6所呈现那般。

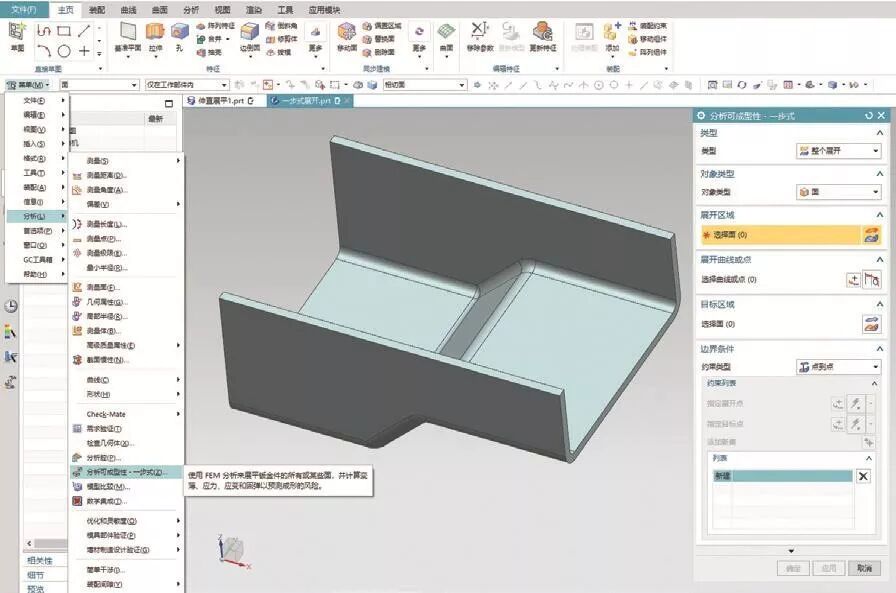

图6 一步式展开命令

因为UG一步式展开是针对面来进行操作的，所以要是想用这个命令，得去抽取零件的中位面。通过使用菜单，接着找插入，再点曲面，然后选中面里面的中面，再选偏置命令，把模型选定作为目标体，接着从中选其中的一面当作种子面，最后才生成了中位面，就像图7所展示的那样。

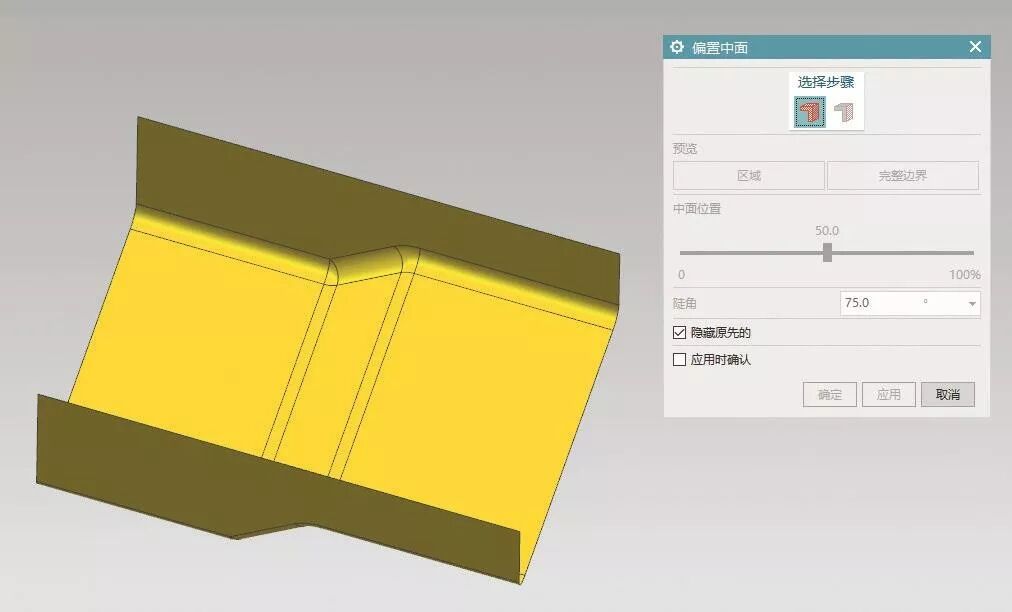

图7 偏置生成中性面

将生成的中性面予以一步式展开的时候，其所展开的区域要选中整个的中位面，同时约束类型需选择曲线到曲线，并且要选择如同图8所展示的边展开曲线。

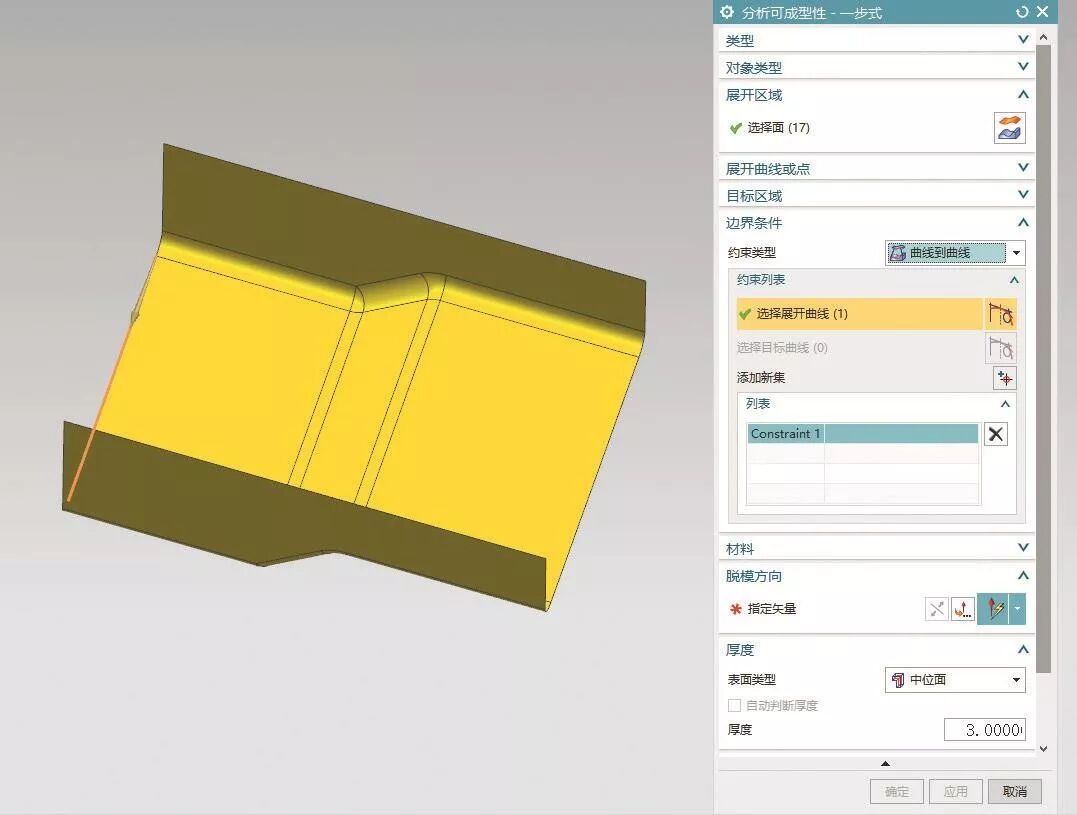

图8 选择展开曲线

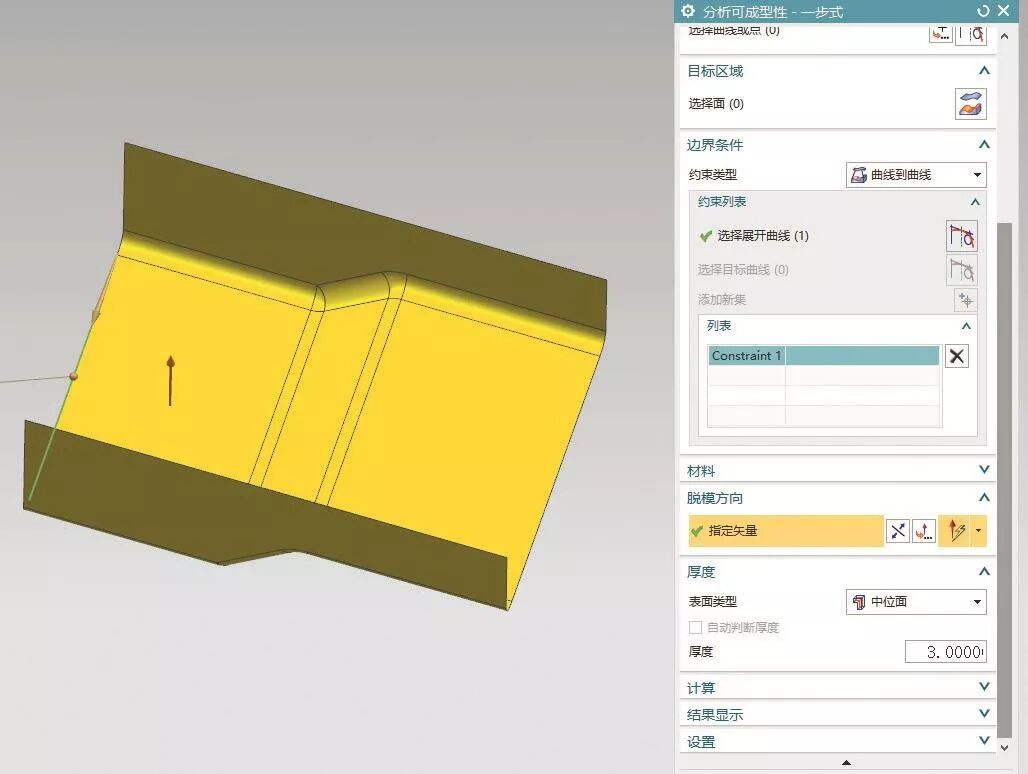

随后，挑选脱模方向，选定表面类型为中位面，接着输入模型厚度3mm，情况如图9所示。

图9 选择脱模方向

重新对有限元网格的大小进行定义，网格单元的类型挑选三角形，并且勾选尝试将自由映射网格划分选上，于计算栏那儿点击网格面，从而得到网格面模型，就如同图10所呈现的那样。

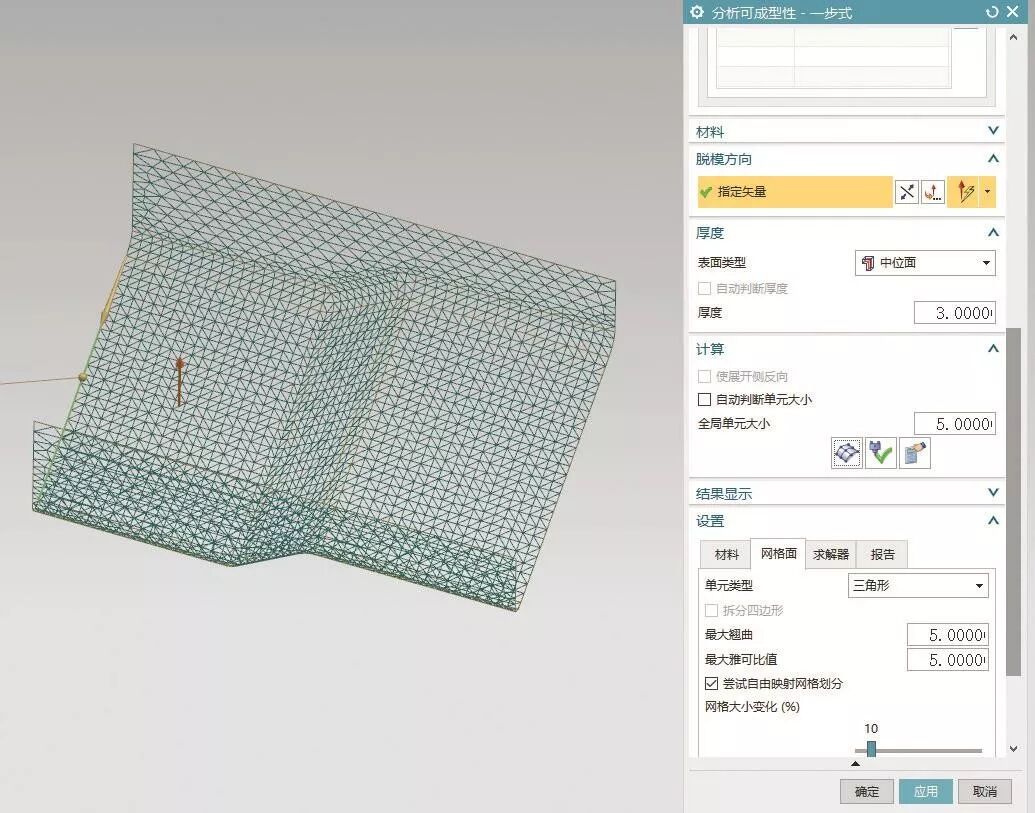

图10 网格面模型

首先，于计算栏那儿，点击计算按钮，之后，在结果显示栏里，能够选择去显示不一样的分析图以及展开图，就如同图11所呈现的那般。

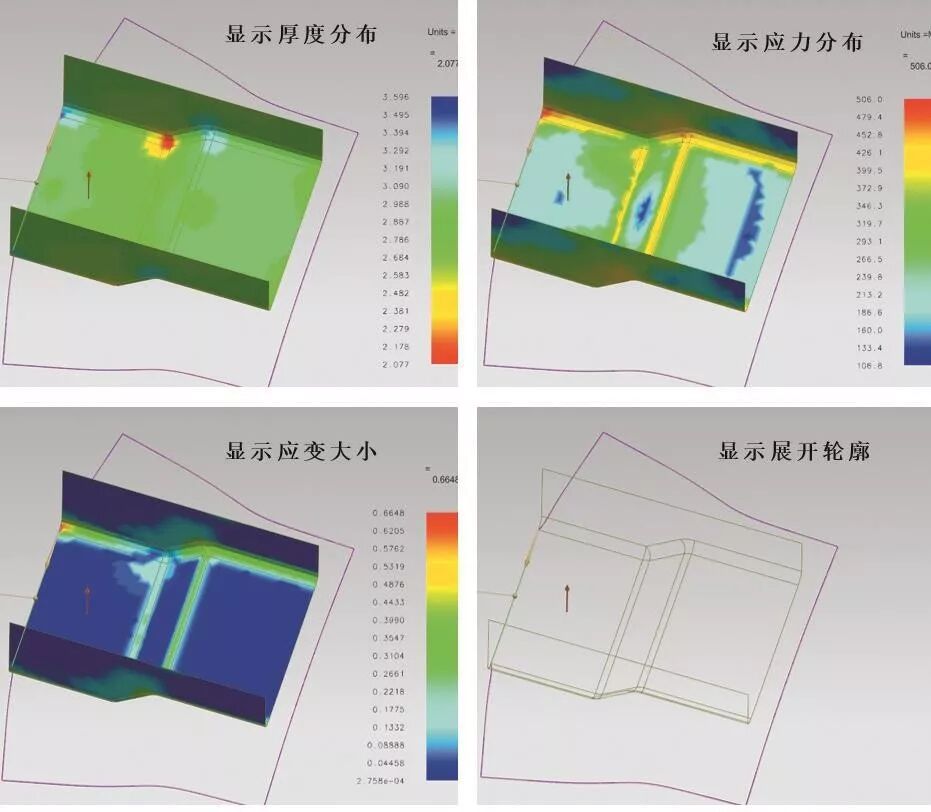

图11 一步式展开结果

构造展平图样

有一种能将冲压型钣金模型展开的方式，叫做构造展平图样命令。如图5所示的钣金模型，可通过菜单，进入工具，再到复合，从中找到构造展平图样命令，位置如图12所示。

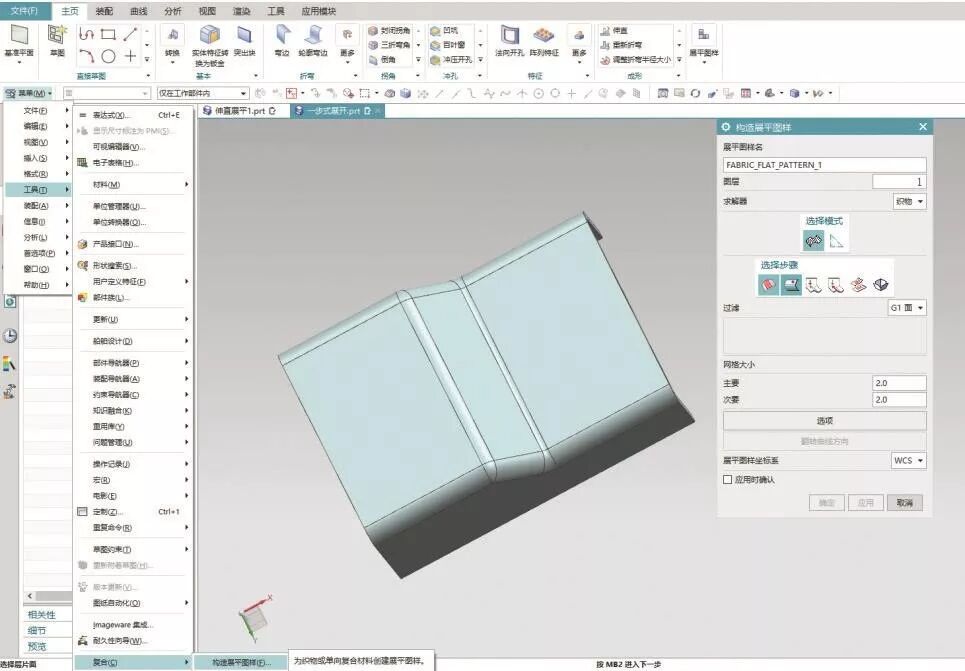

图12 构造展平图样

随后依据步骤提示，挑选如同图13所展示的面作为层片面，接着依次选定层片起点以及层主用、次方位，恰似图14呈现的样式，最终轻点应用按钮，软件启动运算模型展开图，像图15、16那样。

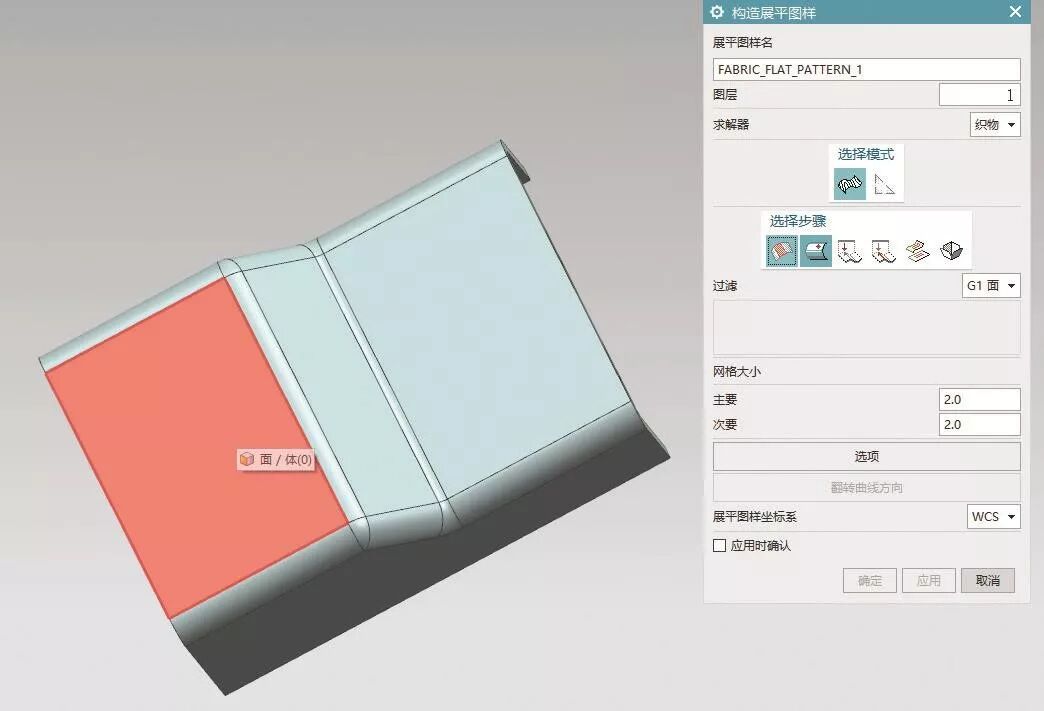

图13 选择层片面

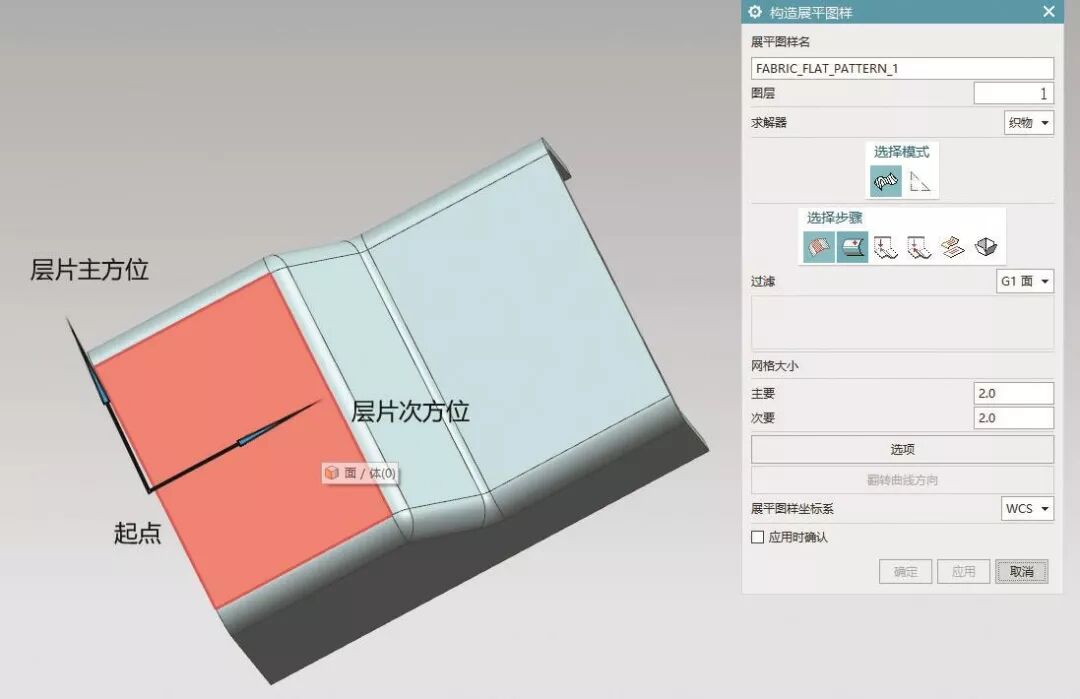

图14 选择层片起点和方位

图15 展开图运算中

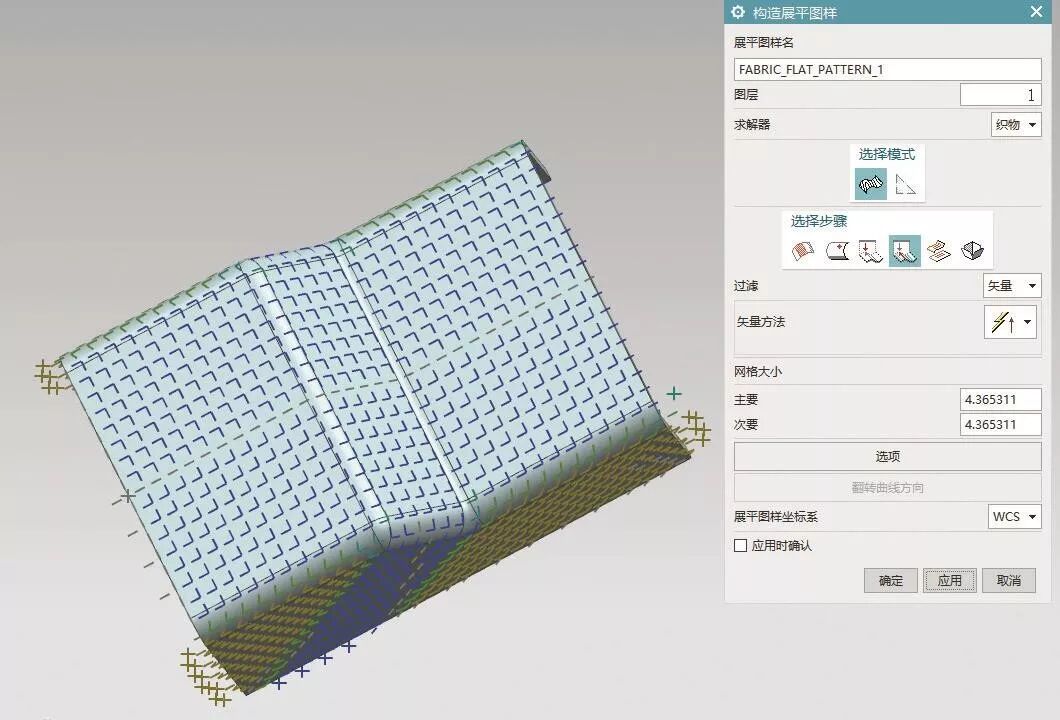

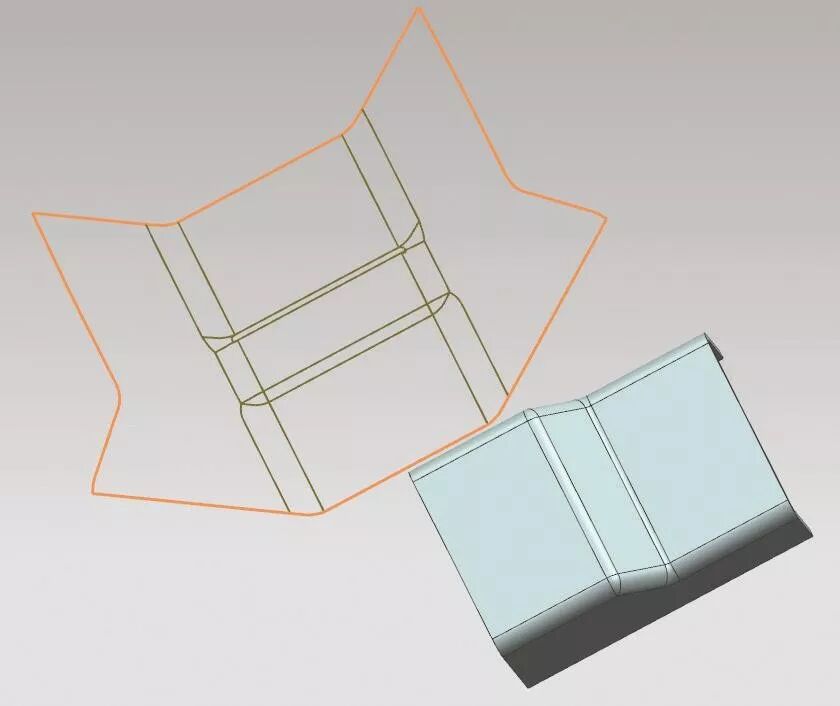

图16 构造展平图样结果

结束语

UG软件具备强大的钣金展开能力，它的过人之处在于给出了多种办法来开展钣金展开。然而我们也应当留意到，借助一步式展开和构造展平图样这两个命令去展开同一个模型，其结果并非完全一样。身为软件使用者，我们务必要掌握各类方式，知晓它们的不同之处，挑选最为合适的操作，以使软件切实为自己所用。

——节选自《钣金与制作》 2018年第4期
