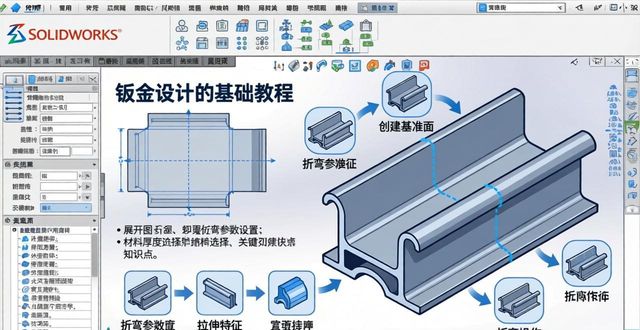

SOLIDWORKS钣金入门基础教程（SolidWorks钣金设计）

01

钣金设计的基本概念

在开始使用 进行钣金设计之前，需要先了解一些基本概念。

1.如下是为您改写后的内容：钣金，它是一种针对金属薄板的工艺，这种薄板通常处于6mm以下，它属于综合冷加工工艺范畴，其中涵盖了剪，冲 / 切 / 复合，折，铆接，拼接，成型等，借助这些工艺，能够把金属薄板加工成具备各种形状以及结构的零件。

2.钣金参数方面，于特定情况里，每个钣金零件存在一些关键参数。比如来言，钣金厚度用来确定材料的实际厚度，此在设计以及制造过程当中极为重要，原因在于其会对零件的强度还有重量产生影响。折弯半径指的是该零件在折弯时，折弯处内侧的半径。不同的材料以及加工工艺，所要求的折弯半径有所不同，恰当的折弯半径能够保证折弯处的质量，防止出现裂纹等缺陷。

02

钣金模块的界面与工具

1.开启软件之后，创建一个零件文件用来进入钣金模块，于“特征”工具栏当中，能够找寻到“钣金”的命令，点击“钣金”按钮，便可进入钣金设计环境，此情形下，软件界面会呈现专门针对钣金设计的工具与命令。

2.常用工具介绍

创建钣金零件的基础工具是基体法兰及薄片，运用“基体法兰 / 薄片”命令，能够绘制一个草图，接着把它转换为钣金的基体呢，像绘制一个矩形草图之后，凭借“基体法兰 / 薄片”命令，可将此矩形草图转变为一个呈平板状的钣金基体哟。

首先，存在钣金基体，之后，“边线法兰”工具能够于基体边缘创建法兰，选择基体的某一条或者多条边线，接着点击“边线法兰”命令，在弹出的属性管理器里，可设置若干参数，诸如法兰的长度、角度、折弯半径等，进而借此把各种形状的法兰创建出来。

针对钣金平板而言，“折弯”工具的用途是去创建折弯特征，首先要绘制一条折弯线草图，接着运用“折弯”命令，随后就要设置好折弯角度、折弯半径等参数，如此一来便能够达成折弯操作。

03

创建简单钣金零件的步骤

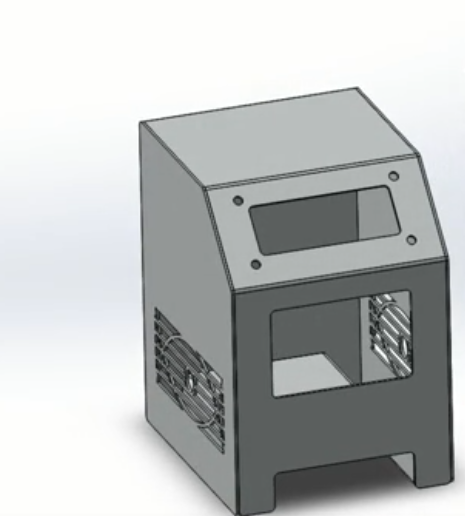

下面以一个简单的钣金盒子为例，介绍创建钣金零件的基本步骤。

1.创建基体法兰

按动“钣金”工具栏里，标注为“基体法兰 / 薄片”的那个按钮，进行点击操作。

绘制一个矩形草图，此草图要在草图绘制平面上，比如说其长度是 100mm，宽度是 80mm。

•结束草图绘制操作，于 “基体法兰” 属性管理器内，将钣金厚度设定为 2 毫米，把折弯半径设置成 1 毫米，而后点击 “确定” 按钮，至此，一个呈平板形态的钣金基体得以创建完毕。

2.创建边线法兰

认准基体的一条较长边，轻点 “钣金” 工具栏里的 “边线法兰” 按钮。

于属性管理器里头，将法兰长度设定成 30mm，把角度设置为 90°，其余参数维持默认状态，而后点击 “确定” 按钮，如此便在基体的某一条边上构建出了一个法兰。

•依照前面的步骤再次进行操作，于基体剩余的三条边上，同样去创建具备相同参数的边线法兰，到这个时候，一个有着四个法兰的钣金盒子的初步形态便呈现出来了。

3.闭合盒子

选两个相对着的法兰的边缘，点一下那个叫做“钣金”工具栏里的“斜接法兰”按钮。

于属性管理器里头，把诸如缝隙大小这类相关参数予以设定好，之后点击“确定”按钮，借此将两个相对着的法兰连接到一起。

采用同样的方式，把另外两个处于相对状态的法兰也进行连接，如此一来，一个完整的钣金盒子便创建成功了。

04

钣金展开

实际生产期间，要把钣金零件展开成平板情形，以此来开展下料以及加工，提供了便利的钣金展开功能。

1.做完钣金零件设计，进行展开操作，找到“钣金”工具栏，点击其中的“展开”按钮，软件会自行计算，把钣金零件展开成平板状况，呈现出零件在平面状态的形状及尺寸。

2.可进行查看展开尺寸的动作：当展开之后，可以于模型之上对各个部分的尺寸予以查看，而这些尺寸针对下料以及加工而言是极为重要的。与此同时，能够把展开视图进行打印，使其作为加工图纸的其中一部分。

透过上述步骤以及操作，想必大伙对于钣金设计已有了初步的了悟与把控。当然喽，钣金功能可不单单止于此，伴随学习的不断深入，还能够探寻更多繁杂的钣金设计窍门与应用，臂如构建异形钣金、增添钣金工艺特性等。期望这篇入门教程可为大伙在钣金设计的学习途径上给予有益的助力，使得大伙能够顺遂地运用这款强大的软件开展钣金设计工作。
