焊接工艺中U型、X型、V型坡口的区别总结

焊接工艺中U型、X型、V型坡口的区别总结

下面根据不同的接头形式分别介绍坡口形式

（1）对接接头：

图1 对接接头的坡口形式

对接接头，在各类焊接结构里，是被采用得最多的，同时也是最为完善的一种接头形式，比如说，锅炉锅筒的纵焊缝是对接接头，其环焊缝同样也是对接接头。

通常情形下，当手工电弧焊对6毫米以下的焊件进行焊接，以及自动焊对14毫米的焊件开展焊接时，会采用V形坡口，V形坡口的加工相对便利，然而焊接完成后工件较容易出现变形。

钢板厚度处在12至60毫米这个范围时，能够采用X形坡口， X形坡口相较于V形坡口更具优势，在相同厚度的情况下，它能够使熔敷金属量减少大约二分之一，除此之外，因为焊缝是对称的，所以焊件的变形很小，它主要被应用于大厚度以及对变形要求较小的结构当中。

焊着金属量更少的是U形及双U形坡口，其焊接变形也少，不过这种坡口加工较为复杂，一般只在较重要的、板厚较大的结构中采用，像电站锅炉锅筒用电弧焊焊接的环缝常采用这种形式。在工业锅炉制造中，因受加工条件限制，一般采用V形坡口和不对称的X形坡口，对于小直径锅筒筒体，内侧不便用自动焊施焊时，常采用V形坡口。

（2）T形接头：

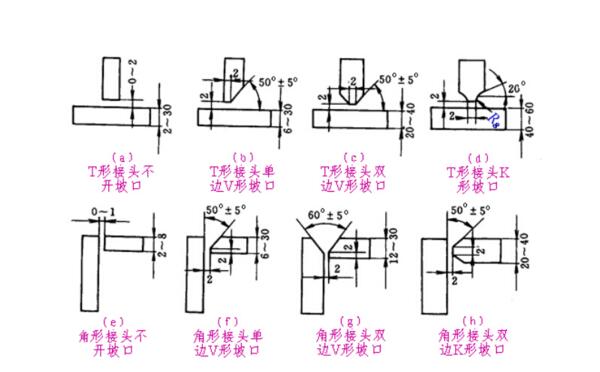

图2 T形接头和角接接头的坡口形式

板厚处于30mm以下的情形时，能够不开坡口，要是接头需要承受载荷，那么就应依据钢板厚度以及对结构强度的要求，能够分别选用单边V形、K形或者双U形等坡口的形式，以此保证焊透，对于工作压力≥9.8MPa的锅炉来说，其锅筒或者集箱与管子进行角焊缝连接时，无论厚度怎样都必定要在管端或者锅筒、集箱上开坡口。

（3）小型锅炉里锅筒跟封头连接是角接接头形式。焊件厚度及坡口准备不同时，角接接头能分成不开坡口、单边V形、V形以及K形这4种形式，（见图2）。 （4）是搭接接头。

图3 搭接接头示意

搭接接头有着益处，那便是无需进行开坡口，与此同时对应接头装配的时候尺寸方面的要求并非严格。

综上所述，选取合理的焊接接头坡口形式，可提高焊接速度，能改善焊接条件，能减轻劳动强度，易保证焊接质量，在压力容器制造工艺中应予以足够重视。
