cad钣金展开插件_必备CAD技能：原来3D软件的钣金设计这么好用！

钣金是制造型企业里一种常见的加工工艺，它在各类产品中被广泛应用。企业设计产品时，除要满足产品功能、外观等要求，还得思考怎样尽可能挑选最优的钣金设计方案，以此来提升生产效率，节省加工成本。故而，钣金设计是企业产品设计之中不能缺少的一部分。

钣金设计浩辰3D 2020

设计工艺部的3D工程师们

面对海量的各类2D/3D产品数据，

经常会产生这些问题：

海量的3D钣金模型文档，

如何进行数据重用？

大量积攒的二维CAD图纸数据，

是否可以用来创建3D模型？

传统的复杂CAD绘图操作能否更加便捷？

浩辰3D给出了答案！

浩辰3D覆盖了从概念设计一直到产品制造这一阶段，它能提供真正的那种3D模型设计，还有先进的钣金设计，以及完整的2D与3D一体化设计等，众多全面的效率工具，可将复杂的设计过程予以简单化处理，并且能够快速地对历史数据以及设计变更进行重用。

浩辰3D具备先进的钣金设计模块，该模块能够把钣金模型文档予以转换，使之成为可用于编辑的零件模型文档，它还能够识别模型厚度、折弯等关键参数，借此有效地达成多格式3D数据的全面应用，进而减少设计师的数据转换成本，极大程度提高工作效率。

自动识别设计意图

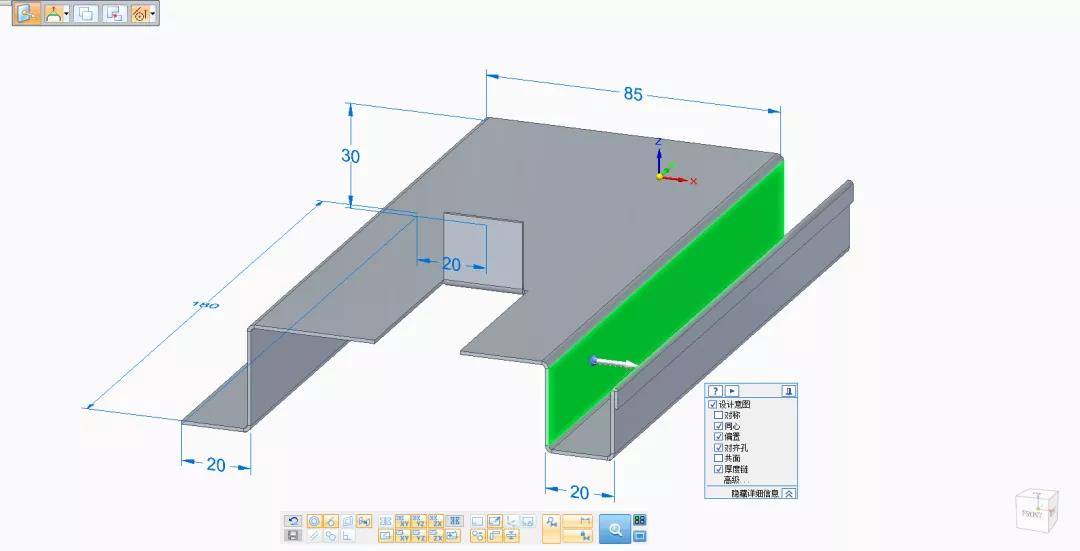

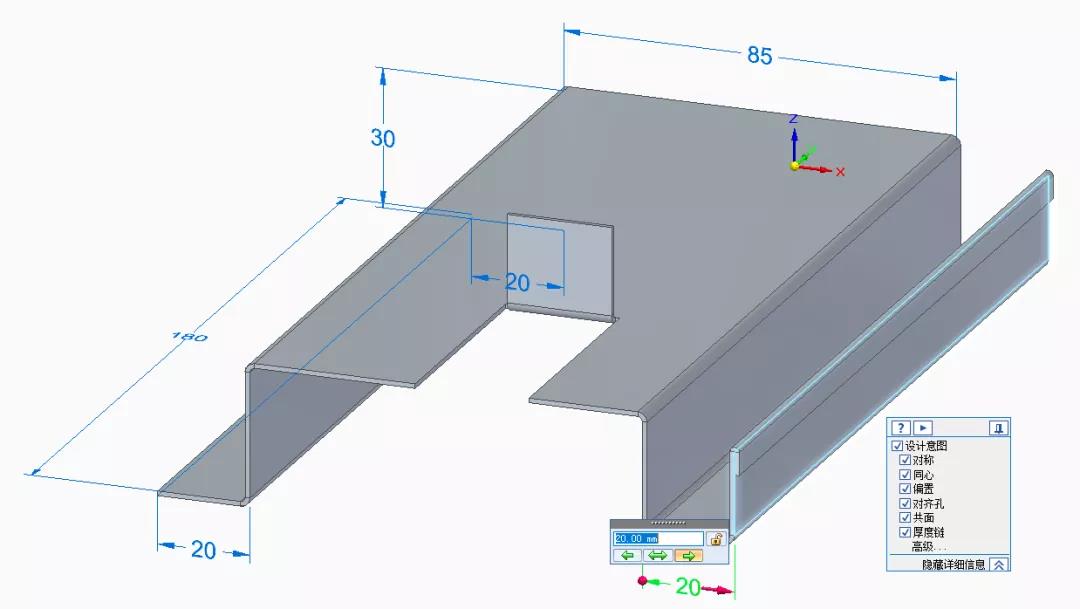

浩辰3D进行钣金设计时，于拖动或者尺寸编辑进程里，能够自动寻觅并维持几何条件。在编辑进程当中，不但会留存厚度、折弯、止裂槽等关键模型参数，而且能够维持同心、相切、对称、水平、垂直乃至共平面等其他条件。

借助“实时规则”功能，于创建模型进程里，设计师即便不运用复杂的几何关系，同样能够创建智能模型，达成自动识别设计意图。

数据重用，尺寸直接驱动模型

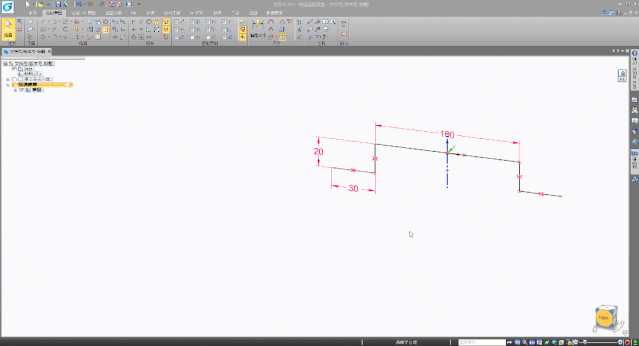

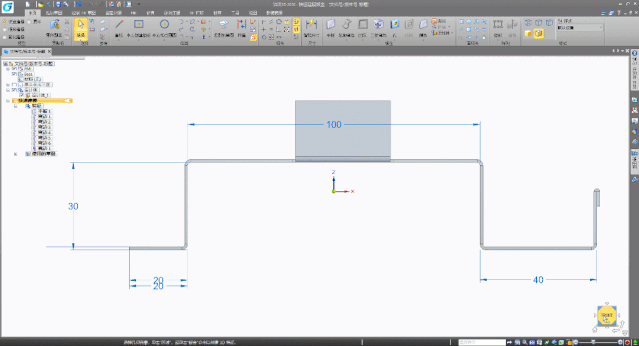

与传统CAD软件不一样，浩辰3D可以有效重用二维CAD数据，特定的二维尺寸都会自动变成可编辑的“三维驱动尺寸”。

这些三维驱动尺寸，能够添加到三维模型的任何部分，并且允许进行编辑。另外，“三维驱动尺寸”还可跟其它尺寸合作用于公式，或者链接电子数据表，以此利用相关工程计算与其它尺寸合作用于公式，或者链接电子数据表，以此利用相关工程计算。并且允许进行编辑。另外，“三维驱动尺寸”还可跟其它尺寸合作用于公式，或者链接电子数据表，以此利用相关工程计算。

智能参数建模技术

在应用传统的CAD软件之际，会迫使3D工程师，朝着一个方向开展设计变更，顺着创建结构树向下，才能够重新生成所有不相关的特征。在某种程度上，这会限制用户的应用，增添修改的难度，加大操作错误的风险。

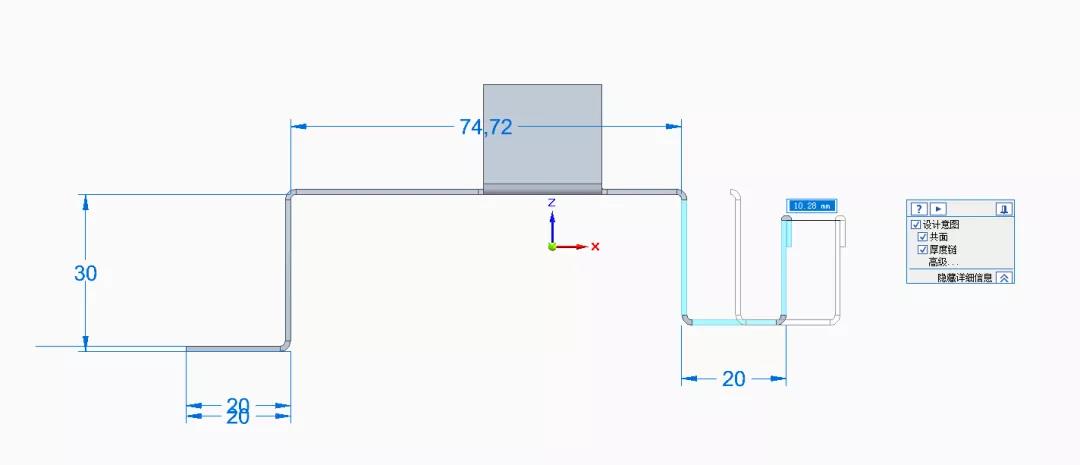

由于浩辰3D运用了智能参数建模技术，所以工程师能够编辑后一个弯边，进而驱动前面所创建的弯边位置，并且不会再重新生成不相关的几何图形，这样一来就加快了模型创建速度。

看完以上CAD教程，是不是觉得浩辰3D的钣金设计很好用？
