CAD机械制图之钣金展开图绘图经验

CAD机械制图里,钣金件系极为常见的零件,那要怎样才能够迅速地绘制出钣金展开图呢?于此,小编为大家分享一下钣金展开图的绘图经验,新手朋友能够学起来,期望可以对大家有所帮助。

一. 图面展开步骤:

对图纸进行审查,之后去建立文件档案,进而确定图框的幅面大小,接着开展零件的展开工作,随后标记标注尺寸,最后再次进行审核。

二. 图面展开注意事项

展开的方式得合乎道理,要尽可能地去减小那些并非必要的工序,还要考虑到加工的便利程度。

将实际加工工艺纳入考量范畴,合理地去安排加工工序,其中涵盖孔与折边距离情况、压铆情况、折弯加工工艺情况以及焊接加工工艺情况等,针对以上这些情形,都需要对加工顺序的安排予以考虑。

2. 合理选择间隙及包边方式

一般原则是间隙及包边关系的选择,其中包括,长边要包短边,折弯展开间隙依据板材板厚不同而取值不同,其范围是0.2到1mm。

3. 必须合理考虑公差

图面公差标注。

图片[1]-CAD机械制图之钣金展开图绘图经验-铆焊老刘铆工焊工笔记

4. 对于门板类及盒体必须考虑毛刺方向

处理这类零件的展开情况时,一定得考量毛刺,要让折弯之后毛刺朝着里面。针对某些像大门板这一类的零件,在设计的时候倘若没顾及烤漆掉挂工艺孔此情况,并且这类零件又不存在别的孔,那么在展开之际就得考虑额外开设掉挂工艺孔。

5. 抽牙,压铆,冲凸,撕裂等位置方向必须明确,画出剖面图

6. 图面上存在不同孔径的孔,为了对其加以区别,要在图面上用字母分别标识,不同孔径需采用不同的字母。

7. 必须选择合理刀具;

8. 考虑烤漆及喷粉膜厚;

9. 尺寸标注规范化.齐全.清楚,压铆类标注需统一规范化

任一图面,在绘制好尺寸标注之前,都得对尺寸标注比例予以设置,设置公式是AXP = 1(其中A大于0,P大于0,P为所设置的值,也就是scale值为P),尺寸文本字高为3。

图片[2]-CAD机械制图之钣金展开图绘图经验-铆焊老刘铆工焊工笔记

10. 材质,板厚要与表处方式相结合;

11. 选择合适的图纸幅面;

12. 特殊角度折弯系数及内R角变化要试验确定;

13. 部分尺寸较多的地方可画出放大图以便清楚表达;

易出现错误的地方,需要重点进行提示,像是不对称的零件,部分零件能够在展开图上画出折弯的示意。

15. 对于需保护的地方要加以标示.

16. 拉丝件要标明拉丝方向.

三. 展开图的绘制技巧

1. 采用拼图的方式:

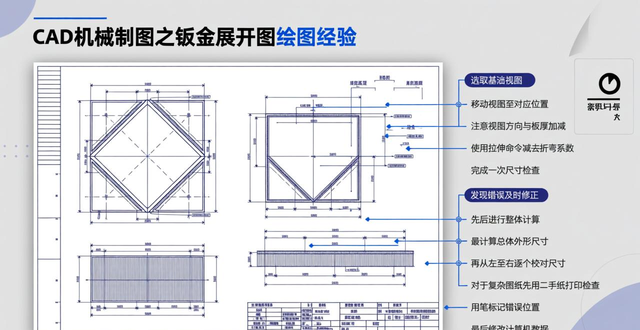

图片[3]-CAD机械制图之钣金展开图绘图经验-铆焊老刘铆工焊工笔记

若存在客户所提供的具备CAD图檔,我们能够依据三视图挑选适宜的视图当作基准,接着把所需的视图移至基准视图的对应位置处,于拼的进程当中务必留意视图方向以及板厚的加减。每拼一处的时候就要运用拉伸命令去减去一次折弯系数,完成之后均需开展尺寸检查,一旦发现错误就要及时修正。千万别等到拼完之后再来进行计算,不然就很难找寻到错误位置。在全部完成之后再进行一次整体计算,于检查展开图时,一般是先计算总体外形尺寸,接着依照从左至右或者从右至左逐个尺寸的校对,每一处尺寸都不可以放过。对于形状较为难的图纸能够先使用二手纸打印出来之后才进行检查,不对的地方要用笔做个记号,检查完毕之后再针对计算机数据进行修改,修改完一处就要用笔标识一处,如此就能够降低错误发生的机率。拼图的主要优点在于:节约时间,减少错误。

②要是客户没给我们提供图檔的情况下,我们得先依据三视图指定一个视图当作基准,去绘制出所需的部分,接着把其他视图上所需的边分别绘制出来,随后按照第①点讲的拼图方法来完成展开。

冲网孔较多的料件,绘制完展开图后,先别标注尺寸,依据网孔位置及数量,将总长或者总宽减小0.2至0.3㎜,具体视情况而定,防止孔被拉变形后尺寸增大,如此便能保证总体尺寸,减小变形量。

3. 对于那种孔位又多又杂的展开图,能够采用分多个人来绘制的方式,分别用不同的字母以及不同的颜色去表示,绘制的时候分别以同一个坐标系当作基准来作参照,绘制完了之后选中同一个基准点把两幅图拼加在一起就行,检查的时候按照同一个方向去进行校对,这样能够减少错误。好比说:戴西博的料件,就是采用多人分开绘制,而后拼加在一起的。

4. 针对图面用英寸标注尺寸的那种图面 ,绘制的时候外形按照英寸来计算 ,绘制完毕之后整体放大 25.4 倍就行 ,对于圆孔或者腰孔 ,能够用英寸算出孔定位尺寸 ,先画出孔中心线 ,而后再转换为公制画出孔径大小 ,如此能够方便编程 ,减少小数字数。

在校对展开图需要进行修改之际,能够采用拉伸命令,首先标注出修改之前的尺寸,接着再拉伸到所需要的位置尺寸,前后对照予以检查,如此便可以明白是不是完成了修改。

6. 特殊角度的折弯系数以及内R角发生变化,这是需要通过试验来确定的:针对一些并不规则的折弯角度,首先要依据理论值进行展开,之后呢,要用试片先去试折,凭借试验所得到的结果,找出其中问题的原因所在,进而调整展开尺寸。另外,对于一些特殊的板厚,当无法确定折弯系数的时候,一定得进行试折测量,而且要多次进行测量,得出正确的结果之后,才能够展开。

以下便是于浩辰CAD机械制图里,钣金展开图绘图的整个操作流程,感兴趣的诸位可动手尝试一番!能够看出,只要把控住绘制的窍门,流程实则蛮简易,也期望大家能够娴熟地掌握。
