焊缝尺寸计算公式

金属焊接时，焊缝宽度超出正常范围，焊脚尺寸也过大，这使得焊接接头受热程度极为严重，由此引发焊缝晶粒变得粗大，进而塑性与韧性有所下降，并且焊接热影响区域较大，容易产生焊接应力以及变形，另外还会造成材料浪费，增加成本。

与之相反，要是焊缝过窄，并且焊脚尺寸过小，那么母材跟焊缝就有可能熔合得不好，进而引发应力集中，与此同时还会致使焊缝容易出现咬边、裂纹等焊接方面的缺陷，从而影响接头的强度。所以，正确地确定焊缝尺寸是确保焊接质量的关键所在。

花费了多年时间来进行研究，得出来了手弧焊、埋弧焊焊缝尺寸属于经验范畴的计算公式，此经验公式为焊接工艺里确定手弧焊、埋弧焊焊缝尺寸给出了理论方面的依据，具备较强的实用性。

手弧焊焊缝尺寸的经验计算公式

1、对接焊焊缝尺寸经验计算公式

对接焊缝会因为板厚以及焊接方法要求存在差异，从而被划分成，I形焊缝，也就是那种不开坡口对接焊缝， V形坡口对接焊缝，还有U形坡口对接焊缝。

（1）I形焊缝宽度的经验计算公式

生产中，一般板厚小于6mm不开坡口，形成I形焊缝，焊缝宽度

C=δ+2 （1）

式中 δ——工件厚度，mm。

（2）带钝边V形对接焊缝宽度经验计算公式

如下图示，带有钝边的V形坡口焊缝，其坡口角度是α，间隙为b，钝边为P，按照解三角形的办法：

焊缝宽度

≈δ+3 ⑵

式中e——坡口两边焊缝覆盖宽度，一般取e=1.5~2mm。

取P=2，b=2，α=60°，e=1.5。

（3）带钝边的U形坡口对接焊缝宽度经验计算公式

如图所示的那种带有钝边的U形坡口，钝边是P，间隙为b，坡口角度为β，根部半径为R，依据解三角形的办法：

焊缝宽度

C=2（δ-P-R）tanβ+2R+b+2e

≈0.35δ+12.5 ⑶

取P=2，b=2，e=1.5，R=5，β=10°。

2、角焊缝焊脚尺寸的经验计算公式

两焊件接合面构成直角式或者接近直角时所焊接的焊缝是角焊缝，角焊缝的焊缝尺寸主要指的是焊脚尺寸。

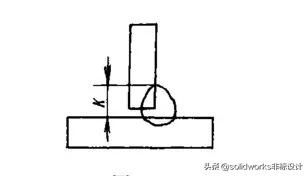

如上图所示，T形接头角焊缝焊脚尺寸

K=δ+2 ⑷

式中δ——两焊件较薄者厚度

3、组合焊缝尺寸的经验计算公式

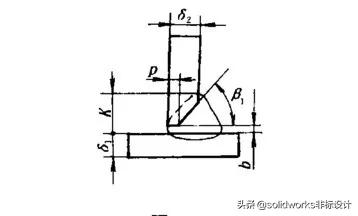

同一接头焊缝由几种不同焊缝组成的焊缝被称作组合焊缝，像如下图所呈现那样，带钝边V形对焊缝与角焊缝形成的T形接头焊缝就是组合焊缝，其坡口角度是β1，钝边是P，间隙为b，借助解三角形的方法。

焊脚尺寸K，它等于δ2减去P后再乘以tanβ1，然后加上b，接着加上e，其结果约等于1.2δ2加上1.5 （5）。

取P=2，b=2，e=2，β1=50°。

埋弧自动焊焊缝尺寸经验计算公式

埋弧自动焊焊缝尺寸C=δ+10

式中δ——板厚，mm。

该公式，须依据《焊接方法及设备》里焊缝熔宽计算公式予以校验，其结果，基本保持一致。

本文所得到的焊缝尺寸经验计算公式，历经诸多实际应用的检验，多年来一致证实其是正确无误的，完全有着满足生产实际需求的能力。

⑵带钝边V形、带钝边U形等坡口焊缝，其焊缝尺寸确定方法，针对类似的坡口形式，像单边V形、双边V形等，能够依照类似方法计算来予以确定。

（3）按照上述方法计算而得出的焊缝尺寸值，仅仅是一个参数值，在实际应用当中，能够视具体情形，于参数的基础之上稍微作出调整，一般选取公差正负1mm左右。

此公式简洁明了，易于记忆，运用简便，不但适用于工程技术人员以及操作工人，而且尤其适用于经验欠缺之人。

注：

焊缝的宽度，主要是依据母材的厚度来确定，并且还要依据坡口形式来定，一般的情况之下，焊缝宽度适宜超过坡口每一侧2至3mm。
