焊接坡口知多少

湖北加油！中国加油！

什么是焊接接头?

把通过焊接方式连接起来的接头称作焊接接头，焊接接头于焊接件里有着连接以及传递载荷这般的作用。

它由焊缝、热影响区及附近的母材组成，见图。

焊缝又叫熔化区，由熔化的母材金属和焊丝金属混合而成。

称为熔合区的，是焊缝和热影响区之间的过渡区域，此区域为半熔化区。热影响区是受到电弧热量影响了的区域，不过没发生熔化，它被分为两个部分，一部分是过热热影响区， 另一部分是低温热影响区。

过热热影响区通常会出现严重的晶粒长大，又称粗晶热影响区。

焊接接头有哪几种形式？

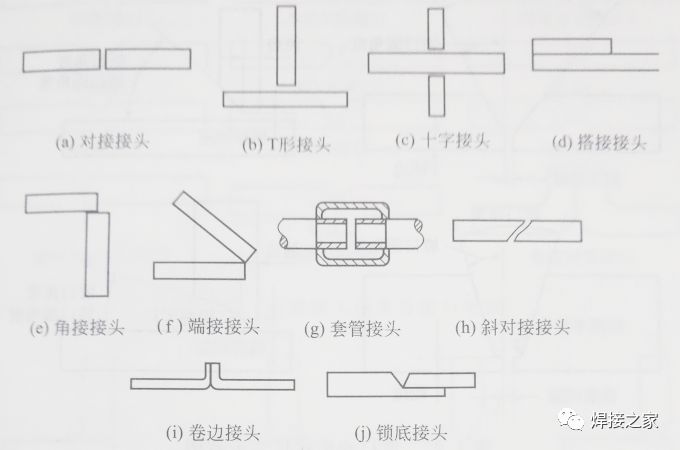

焊接接头存在10种种类，它们分别为对接接头，搭接接头，角接接头，T形接头，端接接头，十字接头，套管接头，斜对接接头，卷边接头以及锁底接头，其示意图呈现于图中。

什么是坡口?开坡口的目的是什么?

进行焊接之前，要把工件的待焊端部，加工成特定的形状，组对之后，所形成的沟槽，就被称作坡口。

在焊接时，开坡口有着主要目的，那便是来达到被实施整体完全熔透的效果。除此之外，它还能够对焊缝成分以及性能进行相应调整，进而改善结晶的条件，以此提高接头的性能。

表征坡口几何形状及尺寸的参数有哪些?

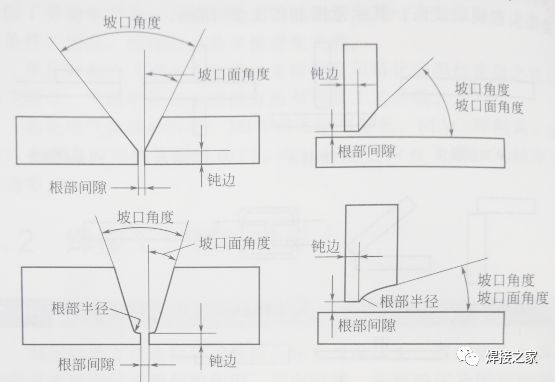

坡口几何形状以及尺寸参数的表征包含根部间隙，钝边，坡口角度，坡口面角度，U形根部半径等，如图所示。

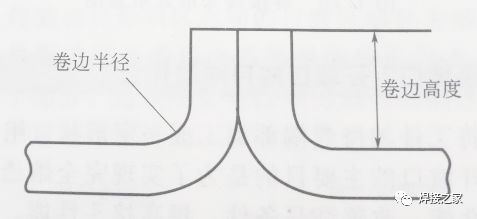

针对于卷边坡口而言，关于表征坡口几何形状以及尺寸的参数，另外还存在卷边高度以及卷边半径，就如同图里所展示的那样。

对接接头常用坡口形式有哪些?

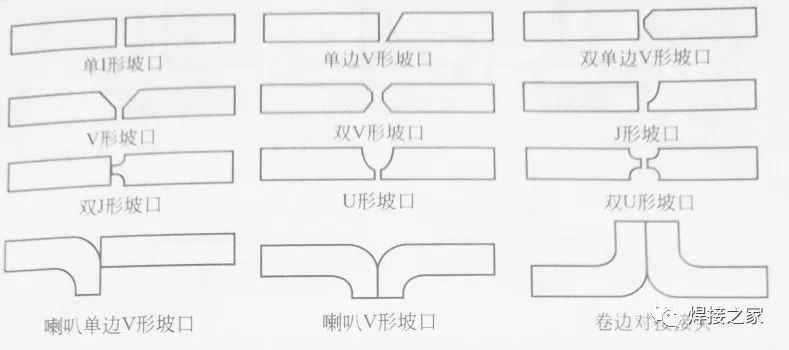

对接接头呈现出来的坡口形式包含着那些，单I形，单边V形，双单边V形人们也把它叫做K形，V形，双V形人们又称它为X形的，J形，双」形，U形，双U型，喇叭单边V型，即喇叭单边坡口有着V形形状的，喇叭V型，卷边对接等等情况啦，具体样貌有图为证的：

角接接头常用坡口形式有哪些?

角接接头常用的坡口形式，有I形坡口，还有外角V形坡口，以及外角单边V形坡口，另外有内角单边V形坡口，包括外角U形坡口，和外角J形坡口，也有内角J形坡口，再有内角单边喇叭V形坡口，还有喇叭V形坡口，同时有内角单边喇叭外角端接等几种形式，图如下所示：

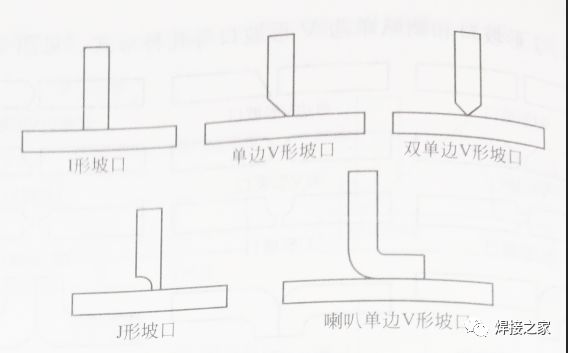

T形型接头常用坡口形式有哪些?

常见于T形接头的坡口存在I形坡口的形式，有单边V形坡口的形式，还有双单边V形坡口的形式，以及J形坡口的形式与喇叭单边V形坡口等数种形式，可见于图。

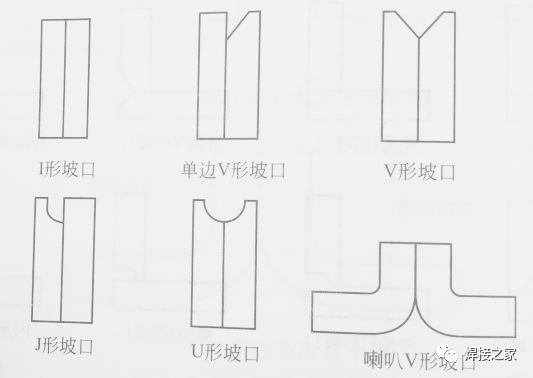

端接接头常用坡口形式有哪些？

端接接头常见的坡口形式里面，有I型坡口，有单边V形坡口，有V形坡口，有J形坡口，有U形坡口，还有喇叭V形坡口等几种，见图：

搭接接头常用坡口形式有哪些？

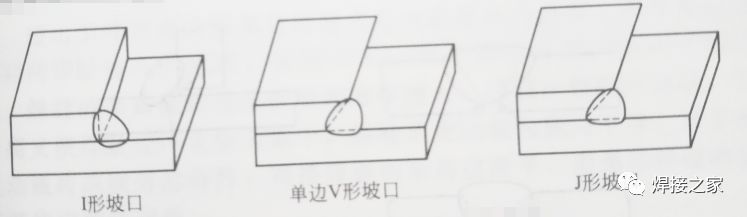

常见于搭接接头的坡口，存在I形坡口这种形式，存在单边V形坡口这种形式，存在J形坡口等几种形式，见图：
