焊件的待焊部位，被加工以及装配成具有一定几何形状的沟槽，此沟槽被称作坡口。坡口主要是用于焊接工件，以此保证焊接度，其在普通情况下，是通过机加工方法加工出的型面，在要求不高的时候，也能够用气割。

焊接坡口形式有哪些

焊件的待焊部位，依据设计或者工艺所需，进行加工随后装配而成的具有一定几何形状的沟槽，被称作坡口。坡口具备这样的作用，那就是为了确保焊缝根部可以焊透，还要保证焊接质量以及连接强度，与此同时，对基本金属与填充金属的比例加以调整。

焊接接头，其坡口形式存在着许许多多的种类。对于焊条电弧焊而言，焊缝坡口的基本形式以及尺寸，详细的内容是可以在GB985—88当中去看到的。而埋弧焊的焊缝坡口，其基本形式则是能够在GB986—88里见到。焊接接头的基本坡口形式包含有I形坡口、V形坡口、X形坡口以及U形坡口，具体的情况可见下图。其它还有的类型的坡口，属于基于基本坡口形式而发展形成的。

I形坡口，它被用于较薄钢板的焊件对接，采用焊条电弧焊，或者气体保护焊，焊接厚度处于5至6毫米以下的钢板时而可以开I时形口子，要是采用埋弧焊，这个厚度一般能够放到12至14毫米，这种坡口的焊缝填充金属，也就是焊条或者焊丝，是很少的。

V形坡口，它的这种坡口形状堪称简单，其加工起来是比较便利的，它属于是最常用的坡口形式。在进行焊接的时候，它是单面焊的方式，并不需要去翻转焊件的，然而，因为它是单面焊，所以在焊后，它容易朝着一个方向发生变形的。所以，在必要的情况下，是应该采取反变形措施的。

当钢板厚度处于12至60毫米这个范围时，能够采用X形坡口，X形坡口跟V形坡口相比较而言，在同样的厚度情形下，能够使焊缝金属量减少大约二分之一，并且因为是双面焊的缘故，焊后所产生的残余变形相对较小。

U形接口，U形坡口用于厚板焊接，对于大厚度钢板，在焊件厚度相同情况下，U形坡口的焊缝填充金属相比V形、X形坡口要少很多，并且焊件产生的变形也小，不过这种坡口加工较困难，一般用于重要的焊接结构，U形坡口有带钝边U形坡口、带钝边J形坡口（单边U形坡口）、带钝边双U形坡口等，留钝边的作用是防止根部焊穿。

焊接坡口的几何尺寸

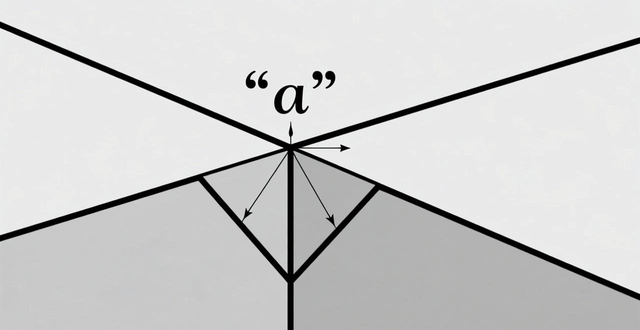

两坡口面之间存在着这样一种夹角，它被称作坡口角度，而这个坡口角度是用符号α来表示的，就如同下面图像所呈现的那样：

坡口面角度，是指待加工坡口的端面跟坡口面之间，所形成的夹角，这个夹角就被称作坡口面角度。当进行开单面坡口操作时，此时的坡口角度等同于坡口面角度；而当进行开双面对称坡口操作时，这种情况下的坡口角度等于两倍的坡口面角度。用于表示坡口面角的符号是β。

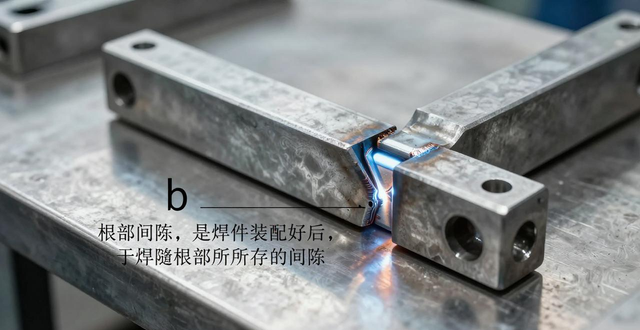

根部间隙，是焊件装配好后，于焊缝根部所留存的间隙，此间隙，有的时候乃是装配所致，有的时候则是特意留存的，在有单面焊双面成形这样一种操作的时候，就得留意要留存一定的间隙，目的在于确保在进行焊接打底焊道操作时，能够将根部焊接透彻，根部间隙是以符号b进行表示的。

钝边所具备的作用是用于避免焊缝根部出现焊穿的情况，钝边留存的数量多少，会依据焊接所采用的方法以及所运用的工艺存在差异而各不相同，钝边的尺寸是使用符号p来进行表示的。

在J形、U形坡口底部存在着这样一种半径，它被称作根部半径，该根部半径是用符号R来表示的，就如同上图所呈现的那样。根部半径具备这样的作用，它能够增大坡口根部所拥有的空间，进而使得焊条或者焊丝，将焊嘴尺寸的影响考虑进去之后，能够顺利地伸入根部的空间之内，依据此种情况来促使根部实现焊透。
