SolidWorks钣金零件展开尺寸批量自动标注方法

钣金模块具备支持批量自动生成零件展开尺寸的能力，其中涵盖了长度，包含宽度，还有厚度。

1、于钣金模块当中，绘制一幅开放零件图，像是尺寸方面，将k因子设定为0.45，把折弯内半径设为R0.5。

2、 所示，零件已准备就绪，下一步很关键。

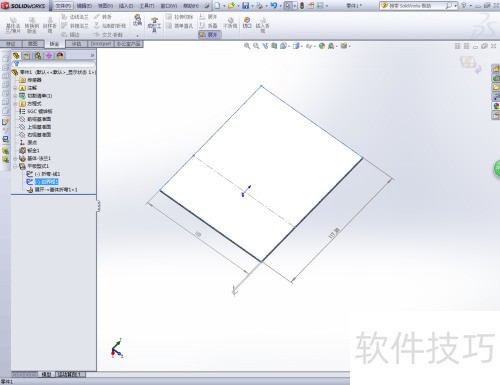

针对钣金零件展开，再于设计库平板型式的边线框展示状况下把尺寸标注出来。留意点是，标注之际尺寸要设定成参考尺寸，此命令处在图片左边，必须选上，不然展开尺寸会不成功。正确标注完时，尺寸会以灰色呈现，要是呈现粉红色就不能导出。

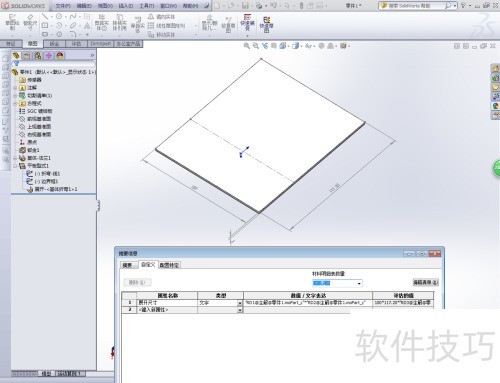

对于子零件的文件属性，要做自定义编辑，展开尺寸需以链接形式来设置，要直接点选先前标注的尺寸，用*进行连接，其格式是：展开尺寸等于长度乘以宽度乘以板厚。

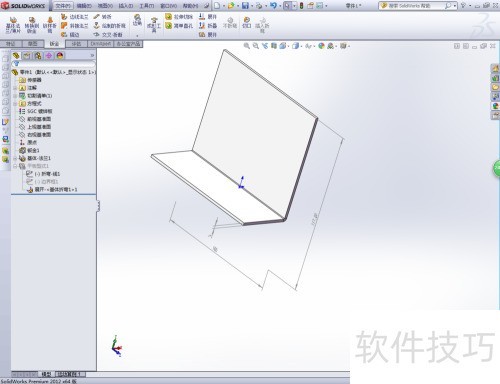

设置完毕之后，一定要把钣金件折回去，不然装配关系会出现问题。要是不喜欢窗口当中呈现的灰色尺寸标注，那么可以点击视图、所有注解，把尺寸标注隐藏起来就行。

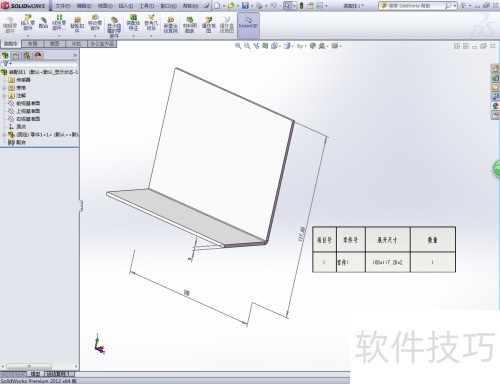

6、 装配时用材料明细表查看，助您提高工作效率。
