球体近似展开的这两种方法，你知道吗？

问：我也是钣金人，怎么加入组织？

答：点标题下方蓝字“钣金学习网”

绘制不可展曲面的展开图之际，能够设想借助将其划分成若干与它相近的可展曲面的小块（诸如柱面或者锥面之类），依据可展曲面来开展近似展开；又或者设想把它分割成若干与它相符的小块平面，进而开展近似展开。

1.球面按柱面近似展开（图一）

先过球心作出一系列铅垂面，然后采取均匀的方式去在球面上进行截取，从而将球面分成若干等分，在图一b里这些等分的数量是12个。

首先，作出一等分球面的外切圆柱面，这个外切口的形状好似 nasb ，然后，用它近似代替每部分球面。

3)作外切圆柱面的展开图：

在V面投影那儿，把转向线n＇o＇s＇划分成若干相等部分（图里是六等分）。于展开图中将n＇o＇s＇展开成为直线NOS ，并且把它六等分得O、Ⅰ、Ⅱ、……等点；从得到的等分点引出水平线：在水平线上取AB等于ab，CD等于cd，EF等于ef（采用近似作图，能够取相应切线长来替代），连接A、C、E、N、……等点，就得到十二分之一球面的近似展开图，其余部分的作图是一样的。

图一

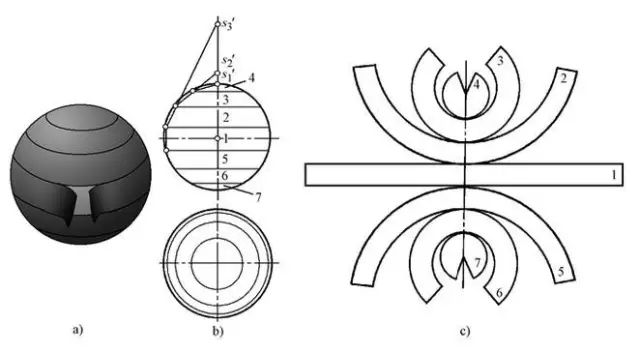

运用水平面把球划分成若干等份（图二中呈现为七等份），接着把除当中编号为1的那部分似当作圆柱面展开之外，其余部分便以它们各自的内接正圆锥面来作近似展开。其中，编号为2、3、5、6这四部分当作截头正锥面予以展开，编号为4、7两部分当作正圆锥面展开，各个锥面的顶点分别是s′1、s′2、s′3等这些点。最终所得到的展开图如图二c所示。

图二
