第6章　焊接坡口、焊前清理及气体保护

第6章　焊接坡口、焊前清理及气体保护6.1　焊接坡口

焊接坡口进行设计时，通常是于焊接操作具备的可达性与坡口加工所拥有的经济性这两者之间去做选择，对于GTAW而言，坡口得有充足的宽度，以便钨极和焊丝可以深入到坡口根部，要保持较窄的间隙，从而让填充金属达到最少。

GTAW所采用的坡口形式包含对接，包含搭接，包含角接，包含端接，还包含T形接头，而这与其他焊接方法基本上是一样的。

6.1.1　对接接头坡口

对接接头的坡口基本形式如图6-1所示。

图6-1　对接接头和坡口形式示意

薄板采用对接焊之际，存在填丝焊或者不填丝焊这两种选择；卷边接头焊接之时可不参与填丝，一次完成焊接。当板厚处于6至12mm范围之内，能够优先去选用V形坡口；板厚超过12mm的时候，那就应当选用X形坡口。

用于要求完全焊透情况的4至10mm焊件，适用单面V形坡口。不锈钢单面焊齐边坡口的最大厚度是5mm，铝则是10mm。当工件厚度达到13mm以上时，要考虑选用两面焊的X形坡口，目的是节省熔敷金属以及减少焊接变形。

6.1.2　T形接头及坡口

在钢结构件里，T形接头有着较为广泛的应用，根据板厚的尺寸规格情况，能够挑选不开坡口这种形式，还能选择单边V形坡口这种形式，也可以选择K形坡口这种形式，另外还有双边U形坡口这种形式。

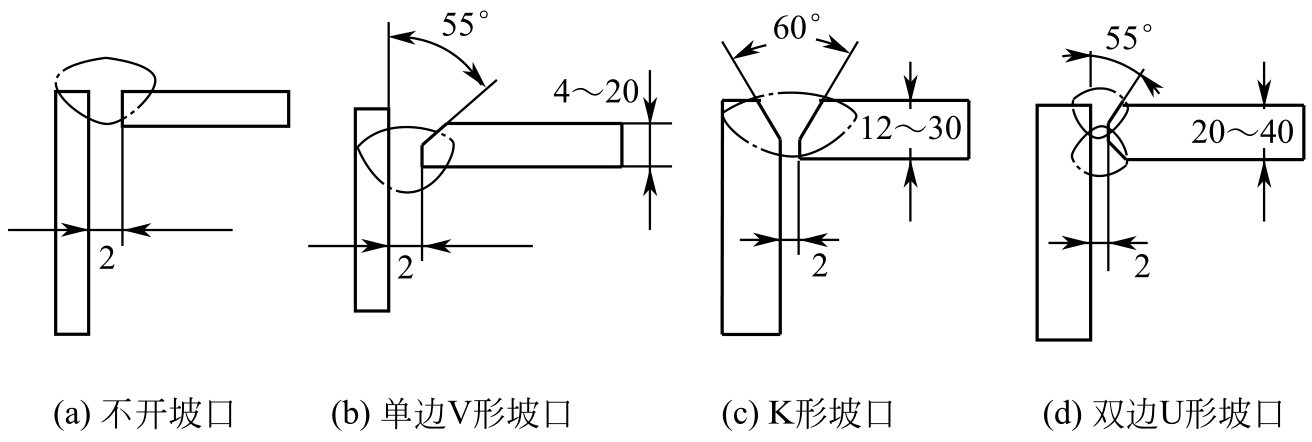

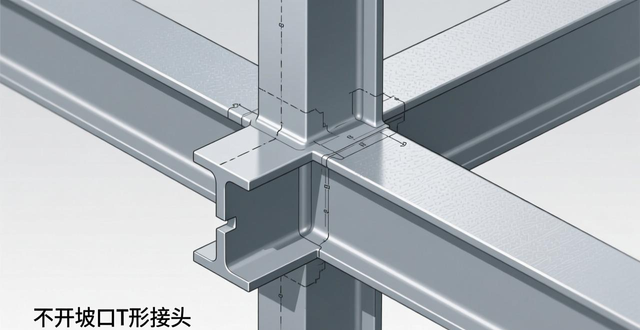

T形接头当作连接焊缝情形时，要是钢板厚度处于2至30mm范围，能够不开启坡口，省去了坡口加工的准备工序。当T形接头的焊缝有着承受载荷的要求之际，应当依据钢板的厚度以及结构形式，挑选V形、K形又或者双边U形坡口，其坡口形式如同图6-2所呈现的那样。

图6-2　T形接头形式示意

6.1.3　角接接头及坡口

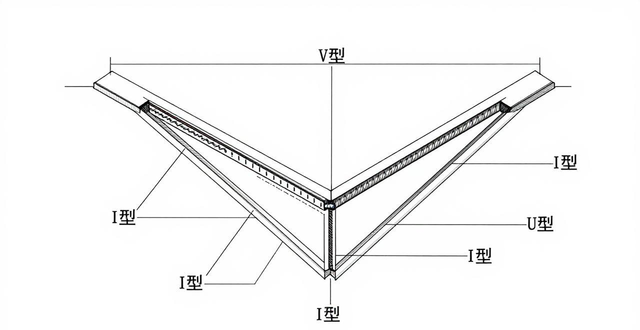

角接接头的坡口形式如图6-3所示。

图6-3　角接接头和坡口形式示意

角接接头是那种仅能够被应用于并非重要的焊接结构范围之内的，所以情况就是如此，不论其是不是进行开坡口的操作，一般而言都是很少会被选用的。
