基于车铣复合加工技术

关键词：，车削中心

山西晋城职业技术学院

一 引言

有这么一款美、台的CAD/CAM软件，它硬件配置方面要求低，操作起来便捷，功效还强大，它包含从零件造型开始，一直到刀路生成以及后处理的功效。这种软件是学习数控时的首选软件。在当今这个时期，加工的零件朝着复杂发展，零件精度变得越来越高，数控加工使用的轴数增多，手工编程已经没法满足现代加工提出的要求了，采用CAM软件来编程，成为了能提升编程效率并处理复杂零件加工较为有效的手段。

模块，在所涉及的刀具路径里，存在着不止一种或多种的车削加工情况，并且还集成了C轴轮廓以及曲面加工这类情况，另外还有C轴加工这种情况，它处理了诸多手工没办法编写的加工程序问题，同时也处理了宏程序同样处理不了的加工程序问题。

二 车铣复合加工实例

1 相关车铣复合加工

复合加工 ，是加工方法发展方向里的一个关键之处 ，其中最常见的是车铣复合加工，在理论层面 ，它具备节省诸多工艺准备时间以及简化工艺步骤的能力 ，是提升产品质量与生产效率的有效方式。有一个范例零件 ，它是车铣复合加工的实例，以传统工艺而言 ，需先用车加工完成 ，而后再转到铣床实施铣加工 ，要是在车铣复合设备上完成该零件的加工 ，无论从效率方面还是质量方面 ，都无疑是最佳选择。

有一种设备是车削中心，它是以上述数控车床作为基础，进而增加了动力刀头，并且车床的主轴可以转换成C轴，如此便能借助车床的XZ轴乃至C轴联动进行插补，以此完成铣削加工，传统工艺由于车铣工序存在反复装夹的情况，所以会造成加工误差，车铣复合加工则因为无需转到铣床进行加工，故而能够大幅缩短生产过程，工件要是越多复杂，那么它相较于传统工序分散生产的方法，所具备的优势就会越为显著，原因在于零件在整个加工过程里，仅仅只需一次装卡，便能够完成全部工单，零件加工精度也更容易得到保证。车铣复合机床有所发展，进而对CAM软件提出了更多的要求，对于复杂的车铣复合设备而言，运用传统手工编程极其难实现，并且效率非常低下。

由于数控车床编程相对较为简单，所以本文着重介绍车铣复合加工里的铣加工编程，车削中心设备的铣加工编程与数控加工中心编程存在诸多不同之处，首先要对两个基础概念进行介绍：即端面曲线轮廓(Face )以及柱面曲线轮廓（Cross）。

轴类零件端面的任意曲线轮廓，被称作端面曲线轮廓，此轮廓以下图进行表示。

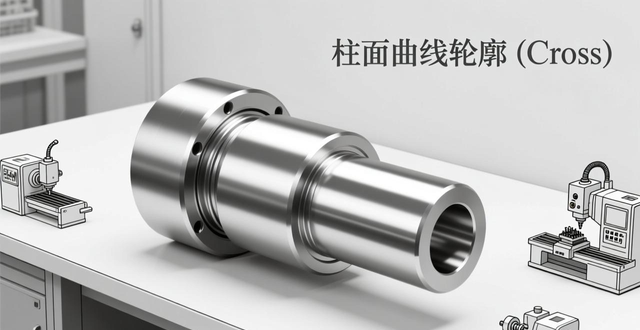

柱面曲线轮廓（Cross），它指的是轴类零件圆柱面上的任意曲线轮廓，就是以下图所呈现出来那种情况。

依据接下来所呈现的一个C轴车铣复合加工实际事例，面向大家阐释软件模块展开车铣复合加工的情况，在图里轴的端面部位需开展“晋城职业技术学院”字体曲线的加工操作，于圆柱面位置要进行“大力发展职业教育，晋城职业技术学院”字体曲线的加工工作。

2 先介绍怎样加工端面“晋城职业技术学院”字体曲线。

起初，构图平面（）以及刀具平面（）得选用Side，进而进入Side构图平面，接着画出环状“晋城职”。
