焊缝坡口类型大全

主要存在着这样多种类型的焊缝坡口情况：- 有着被称作I形坡口的那种类型，它呈现出看上去好似简单到单纯的样子，其形状类似字母“I”，它属于是不开坡口的一种对接形式，它通常是适用于较薄钢板的焊接，它所对应的焊件间隙比较小，它的焊接操作相对而言较为简单情形。

一种形状如同“V”字的坡口，被称作V形坡口（V-），其存在单面V形与双面V形这两种不同的类型。单面V形坡口适用于中、薄板的焊接工作，它在坡口加工方面具备便利性，然而在焊接之后会产生较大程度的角变形；双面V形坡口能够避免出现过大的角变形情况，所以常常被应用于较厚板的焊接作业中。

X形坡口，也就是X – ，它类似“X”形状，在同样板厚情形下，和V形坡口相比，其填充金属量少些，焊接之时应力与变形小，适合用于厚板焊接。U形坡口，形状如同“U”，此坡口根部较为宽些，有充足空间能够容纳焊条，容易确保焊接质量，然而坡口加工难度大，成本比较高，一般是用于要求较高的厚板焊接。

有一种坡口叫双U形坡口，它是由两个“U”形组合而成的，这种类型的坡口焊接时变形较小，其填充金属量也比较少，然而它的加工过程更为复杂，它常常被应用于那种，对焊接质量以及变形有着严格要求的厚板焊接之中。

单面斜边坡口焊缝，它意味着，是那种，从单面斜边坡口的一侧，所进行焊接操作而形成的焊缝。

双面斜边坡口所形成的焊缝（beve），也就是源自双面斜边坡口实施焊接操作而得的焊缝缝，单面J型坡口焊接而成的焊缝（-J weld），是通过从单面J型坡口开展焊接所形成的，双面坡口焊接创造的焊缝（-J weld），是从双面J型坡口进行焊接产生的，这些图片呈现出了不同种类的焊接坡口样式，以下是针对这些焊接坡口的详尽陈述：

单坡口焊缝（ – Welds）

1. 单V形坡口焊缝（ – V – Weld）

这种焊缝，通过图B.8 (C)被展现了出来、同时，图B.8 (I)也将其进行了展示。

特点是，于焊件的边缘之处，加工出一个V形的坡口，接着在焊接的时候，在该坡口以内填充焊材咯。

应用方面，适用于那种承受中等应力的结构，像是建筑钢结构里梁和柱的连接这种情况。

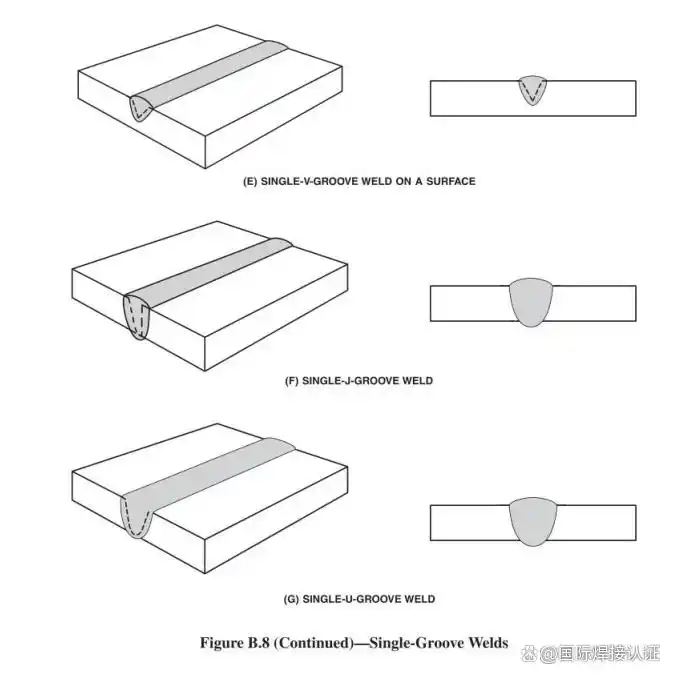

2. 单J形坡口焊缝（ – J – Weld）

– 图B.8 (F) 展示了这种焊缝。

特点是，在焊件边缘进行加工时，会加工出一个J形坡口，此坡口在根部位置，有着较大的圆角，而这能有助于减少应力集中。

– 应用：适用于承受较高应力的结构，如压力容器的焊接。

3. 单U形坡口焊缝（ – U – Weld）

– 图B.8 (G) 展示了这种焊缝。

特点是，于焊件边缘进行加工，加工出一个U形坡口，此坡口的根部位置，其圆角是更大的，如此一来，便能够更好地去减少应力集中。

– 应用：适用于承受高应力的结构，如管道和容器的焊接。

4. 单面的，呈V形的，坡口形式的焊缝，（ – V – 一种焊接形式，在其处有焊缝，处于单面状态）

– 图B.8 (E) 展示了这种焊缝。

情况是这样的，具有这样的特性，也就是，在焊件的其中一个表面之上，将V形坡口加工出来，随后在焊接的时候，仅仅只是从一侧开展进行。

适用情况：适合用于那种，只能够从一个侧面去开展焊接工作的结构情形，就好像是管道在现场进行焊接的这种状况情形。

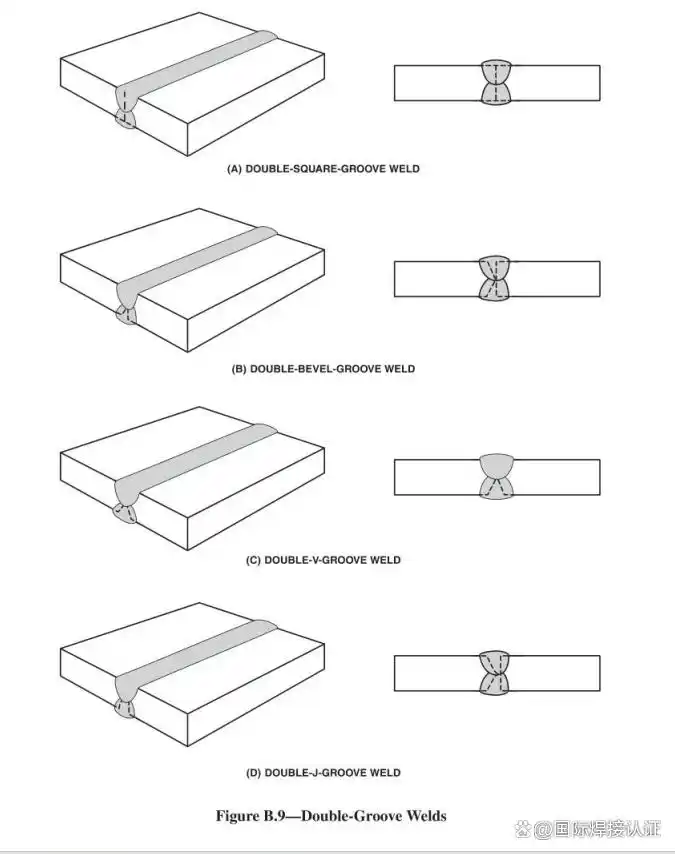

双坡口焊缝（ – Welds）

1. 双V形坡口焊缝（ – V – Weld）

– 图B.9 (C) 展示了这种焊缝。

特点是，在焊件的两侧边缘，各自都加工出V形坡口，焊接的时候，是从两侧来进行的。

应用方面，它适合用于那种承受高应力的厚板结构，像桥梁的焊接，以及大型机械设备的焊接，是这样的情况。

2. 双J形坡口焊缝（ – J – Weld）

– 图B.9 (D) 展示了这种焊缝。

特点是，在焊件的两侧边缘，都进行了J形坡口的加工制作，此坡口于根部存在较大的圆角，这对减少应力集中是有帮助的。

能应用的范围是，适合用于那种承受着高应力的，厚板的结构，就好像压力容器以及船舶的焊接这种情况。

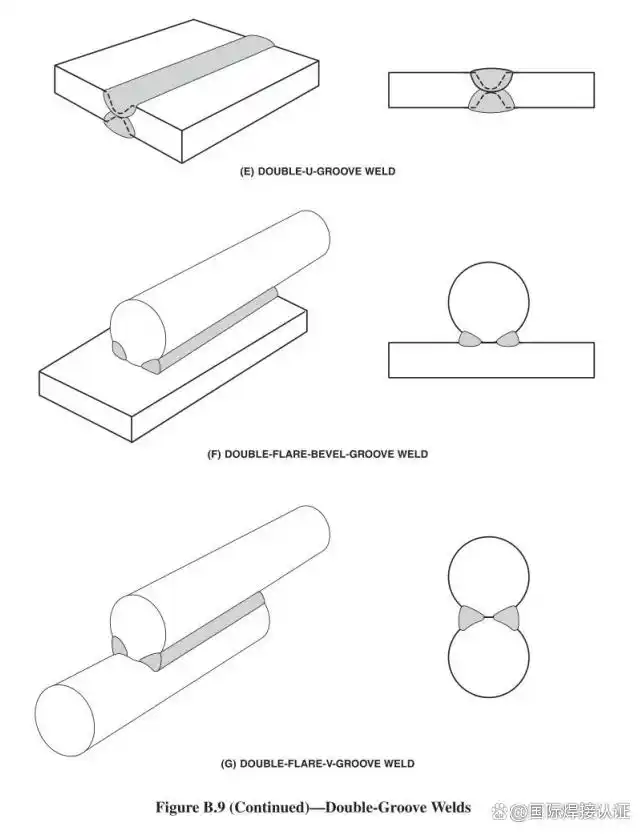

3. 双U形坡口焊缝（ – U – Weld）

– 图B.9 (E) 展示了这种焊缝。

特点是，在焊件的两侧边缘，都进行了U形坡口的加工，这种坡口的根部，有着更大的圆角，能够将应力集中更好地减少。

适用方面：是可以用于那种受着极高应力的厚板结构情形，举例来说像核反应堆容器的焊接这种情况，就是其适用范畴。

4. 双斜角坡口焊缝（ – Bevel – Weld）

– 图B.9 (B) 展示了这种焊缝。

– 特点：在焊件的两侧边缘，均加工出带斜角的坡口，此坡口于根部存在较大斜角，这很大程度上有助于减少应力对于焊件这种结构特性集中方面所造成的影响。

– 应用：适用于承受高应力的厚板结构，如桥梁和大型机械设备的焊接。

5. 那种呈喇叭形状的两面坡口所形成的焊缝，（ – Flare – Bevel – Weld）

– 图B.9 (F) 展示了这种焊缝。

其特点在于，对于焊件而言，在其左右两侧边缘之处，均进行了喇叭形坡口的加工操作。而这种坡口呢，在根部位置呈现出较大的喇叭形状。如此一来，能够对减少应力集中起到一定的帮助作用。

– 应用：适用于承受高应力的厚板结构，如压力容器和船舶的焊接。

该焊缝呈现双喇叭形状，并且是V形坡口焊缝，其英文表述为（ – Flare – V – Weld）。

– 图B.9 (G) 展示了这种焊缝。

特点是，在焊件侧向边缘位置，都进行了喇叭形V形坡口的加工操作，此坡口于根部呈现出较大的喇叭形状，这对减少应力集中有着一定的帮助作用。

– 应用：适用于承受高应力的厚板结构，如管道和容器的焊接。
