那就开始今天的教程吧

这节课的课程目标，是针对零部件钣金零件展开基本讲解，核心知识点在于视图读图以及操作技巧，所用到的软件为UG11。

经历本章内容的讲解，助力同学们在设计钣金产品零部件里头，学习众多基本的应用，奠定知识的基础。

看第五章，其中的钣金工程图里的第2节，是关于零部件钣金零件的基本讲解，钣金通常指那种有着一个均匀厚度的金属薄板零件，它的特点是质量轻，并且结构强度好，还能够被制成各种复杂的形状。

钣金工程图的创建方式，跟一般零件工程图基本上是一样的，不一样的地方在于，钣金件的工程图，得要创建展开图。

在UG里，先开启一张工程图，当下所处环境为制图模块，于菜单下面有文件，从中找到【实用工具】，在其下级菜单里找到用户默认设置，在最左侧一栏中找到制图的工作环境。

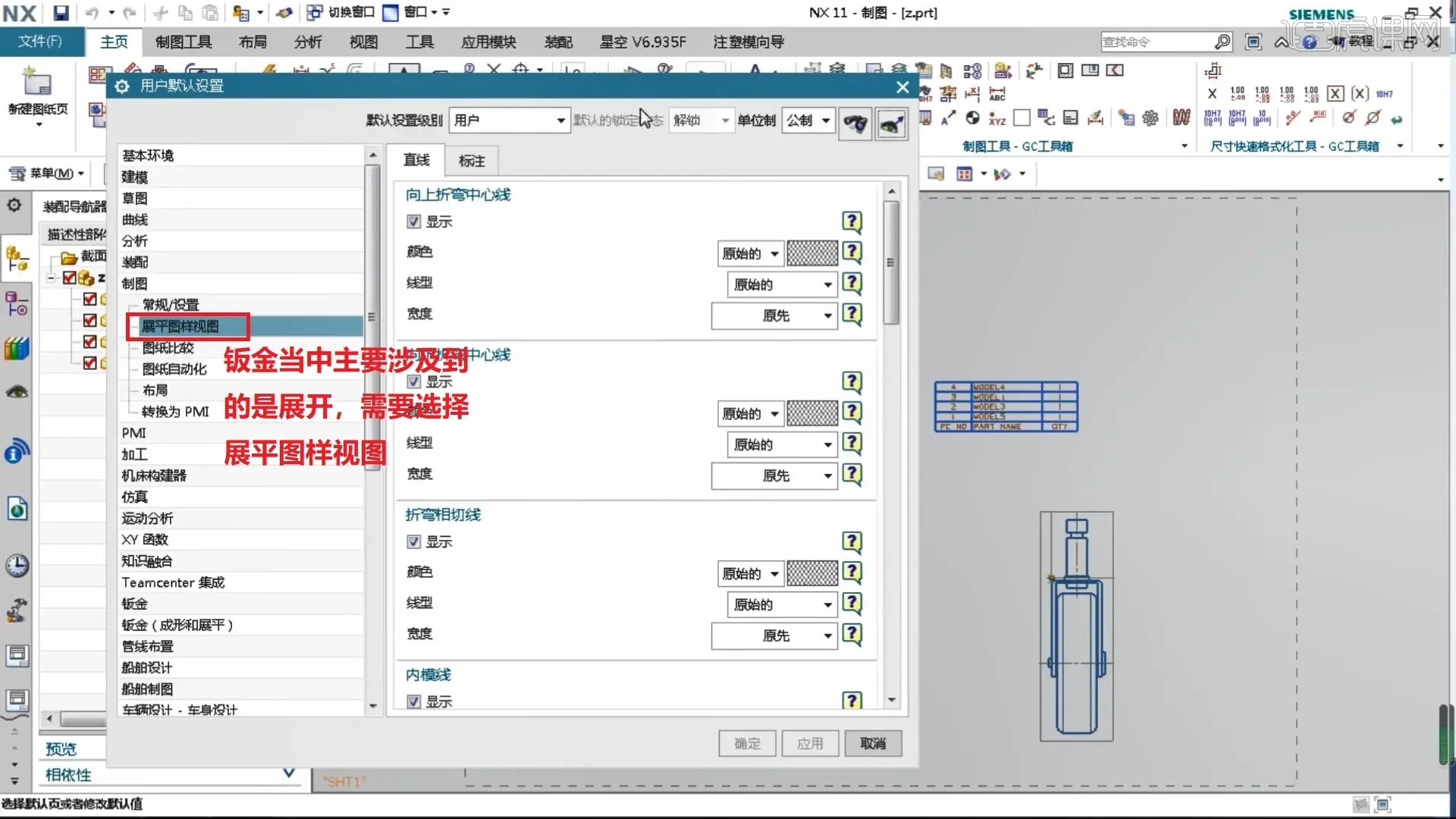

在制图的工作环境里，下方存在常规设置，有展平图样视图这一操作，包括图纸比较、图纸自动化、布局，以及转换为PMI，而在钣金方面主要涉及展开，此时需要选择【展平图样视图】。

右侧有直线选项卡和标注选项卡。

4. 将【标记选项卡】打开，依照从上往下的顺序来讲，首个称作【可用复选框】，把该复选框选中意味着在展平图样里此定制标注能够被使用，于选中这个复选框之际，所表达的是在展平图样当中使该定制的标注得以启用。

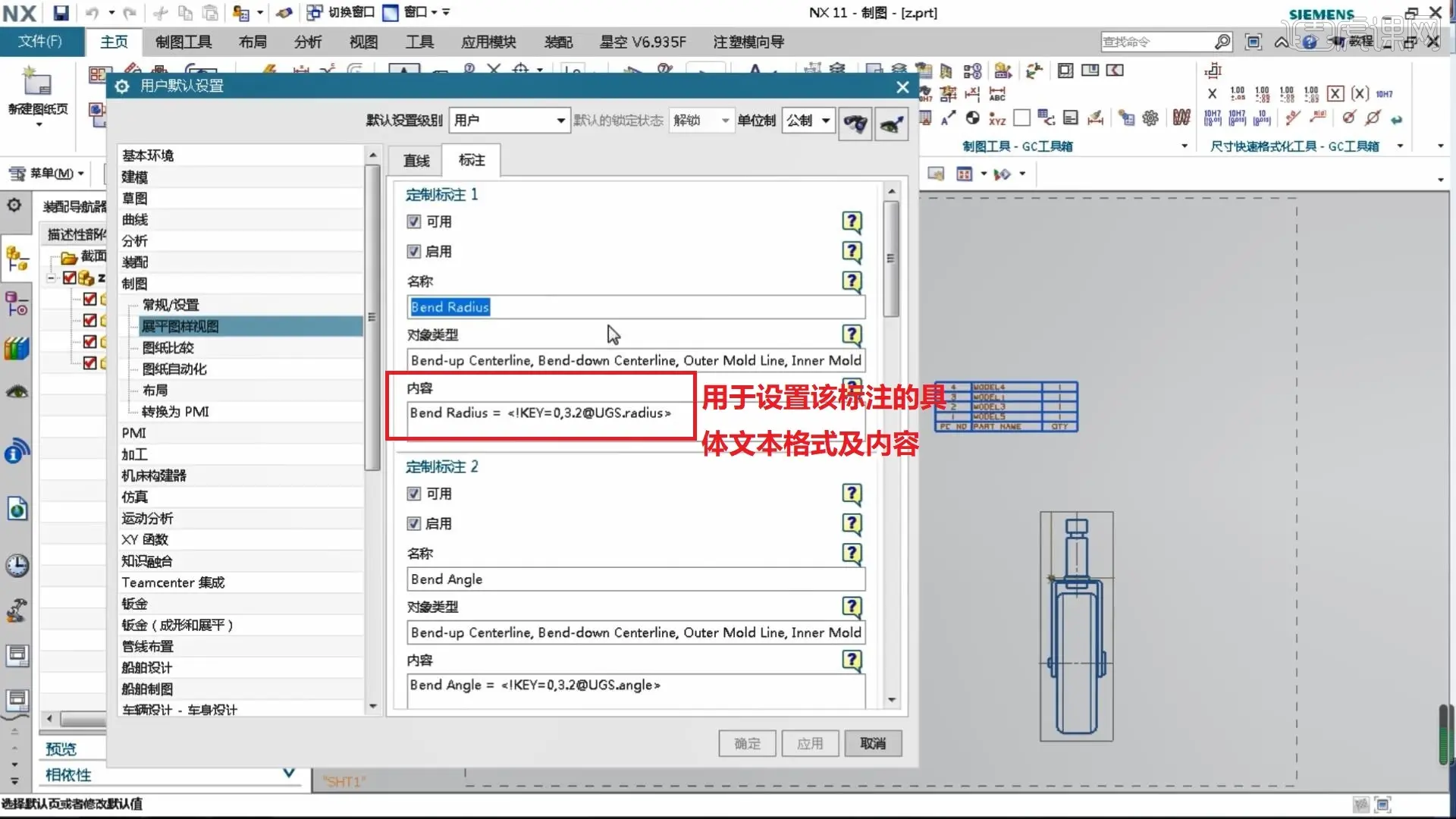

用于设置该标注名称的，在名称当中，一般建议采用中文字符，对象的内容是用于设置该标注所对应的钣金标注元素的类型，下面的内容是用于设置该标注的具体文本格式及内容。

在定制标注1区域里，于内容的复选框内，它前面存在一个英文，这段英文能够以中文予以表示，将英文删去并改成折弯的半径，紧随其后的是标注的内容，等号用于赋值，定制标注内容的格式通常是固定的。

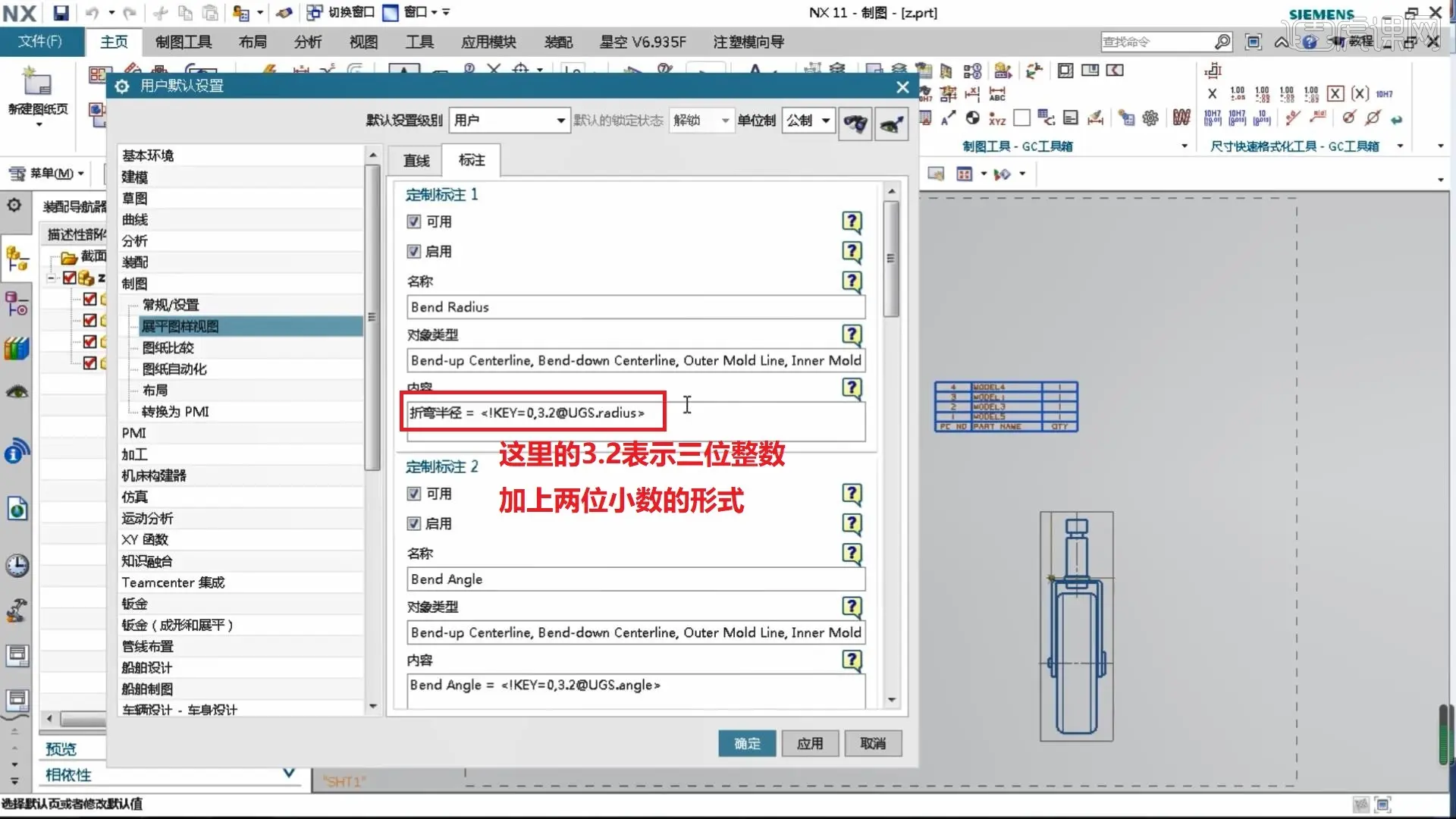

于等号之前输入的乃是标记的名称，将英文转变为了中文，于后续设定的这类单位是固定的起始，后面的3.2展现数值的样式，此处的3.2体现三位整数加两位小数的形态。

@之后的变量，是UG的内部规定的名称，它分别对应钣金当中不同的参数，其中每一段标注内容，都是以尖号来进行结束的。

6.于有着2内容这里面，英文所代指的是折弯角度，将这个英文去除后重新写为折弯角度。在往后进行标识时它就变为折弯角度，如此便不会再变成英文。在关于定制标注3内容当中。
