焊接工艺详解：从接头到焊缝符号全面解析

焊接时，焊件厚度、结构以及使用条件，会对接头型式与坡口设计产生影响。常见焊接接头型式有，对接接头、T 形接头、角接接头和搭接接头等。其中，对接接头是常用型式，此型式特点是两件焊件表面形成大于或等于 135°，小于或等于 180°夹角。对于钢板厚度在 6mm 以下情形，除非是关键结构，不然通常无需开设坡口。

有两块钢板，其厚度不一样想要对接，两板厚度存在差值，即δ与δ1它们的差值不超过给定规定数值的时候，焊缝坡口的基本样子以及尺寸能够参照比较厚的那块钢板的尺寸来挑选；假使超过了规定数值，那么就要在厚板上开展单面或者双面的削薄处置，削薄的长度L应当满足L≥3(δ—δ1)这样的要求。

011.焊接接头种类

1.1 对接接头

最常用的型式是对接接头，其夹角设计依靠钢板厚度以及结构要求，其基本形式含有单面削薄与双面削薄，不同的厚度差对坡口的形式选择会产生影响。

1.2 T形接头

在机械制造里，有这样一种接头方式，它指的是，一个工件的端面，与另一个工件的表面，二者之间构成直角或者近似直角，此接头方式便是T形接头，其在机械制造当中应用广泛。

1.3 角接接头

角接接头，其受力状况，相较于其他接头，是相对较差的，所以，一般情况下，它通常仅仅适用于那种不承受重要负荷的结构，结构的它具有这样的特点，夹角大于30°，同时，夹角还小于135°。

1.4 搭接接头

有这样一种接头，它被称作搭接接头，是由两个工件部分重叠而构成的，这种接头方式在诸多应用里也是极为普遍的，这个搭接接头的型式包含了众多类型，比如I形坡口、圆孔内塞焊以及长孔内角焊。

022.焊缝坡口形式和尺寸

2.1 坡口形式

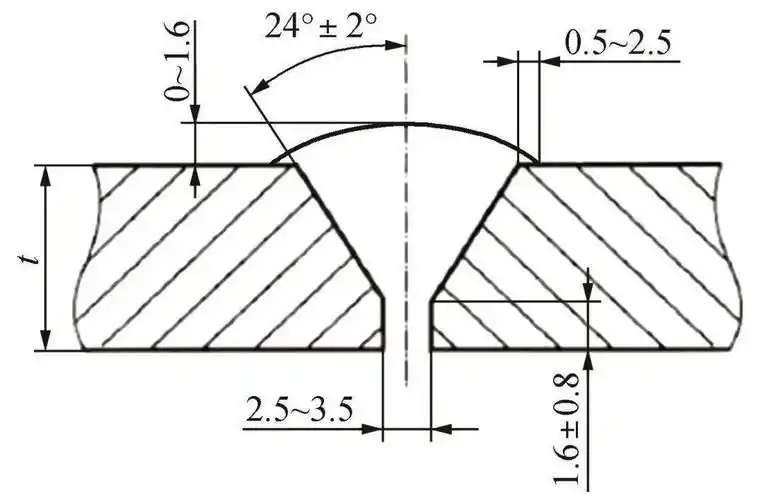

V 形坡口，因其加工便捷，所以受到青睐，然而要留意角变形问题。V 形和 Y 形坡口，虽加工便捷，却在焊后可能引出角变形情况。Y 形坡口，因其加工便利，故而受到喜爱，不过要关注角变形现象。坡口形式的挑选，得考量加工以及施焊的便利性，V 形和 Y 形坡口，虽说便捷，可在焊后或许会产生角变形。当焊件厚度增大时，能够选用双 Y 形坡口，以此减少焊缝金属量，并且提供对称施焊的契机。

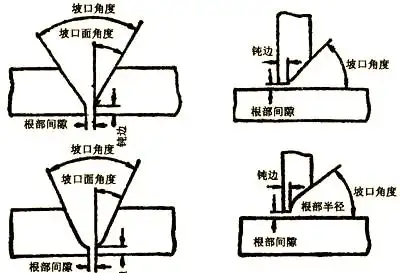

2.2 坡口尺寸

关注，因坡口面、角度、根部间隙等关键尺寸而起的，对焊接质量会有的影响。坡口面的那个角度、坡口角度、根部间隙、钝边呀以及根部半径，是当中几个重要的几何参数，这些参数进行合理设定的话，能够有效地保证焊缝的强度以及稳定性。

033.焊接位置种类

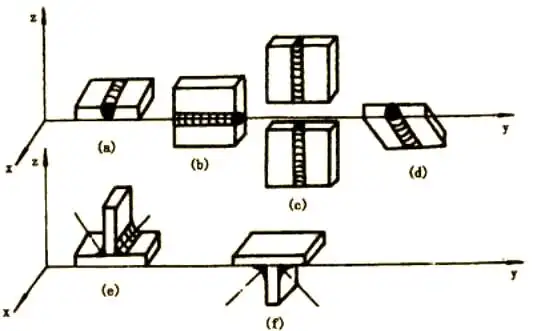

3.1 不同焊接位置

什么决定焊接位置呢由焊缝倾角以及转角来决定，对于这样的位置怎样去具体描述呢借助焊缝倾角与焊缝转角来进行描述。常见的焊接位置里包含平焊、立焊、横焊还有仰焊，不同的位置对于焊缝的形成以及焊接操作有着怎样的影响呢有着重要的影响。

044.焊缝形式及形状尺寸

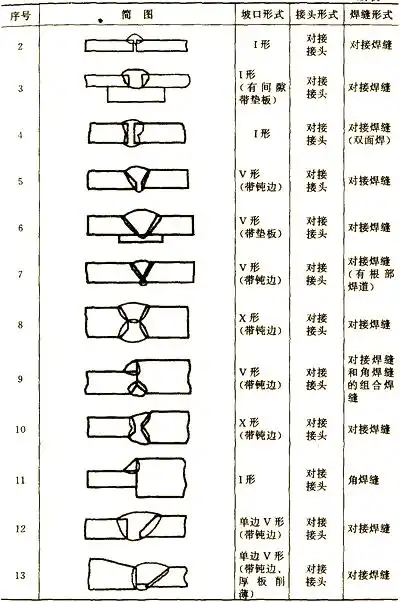

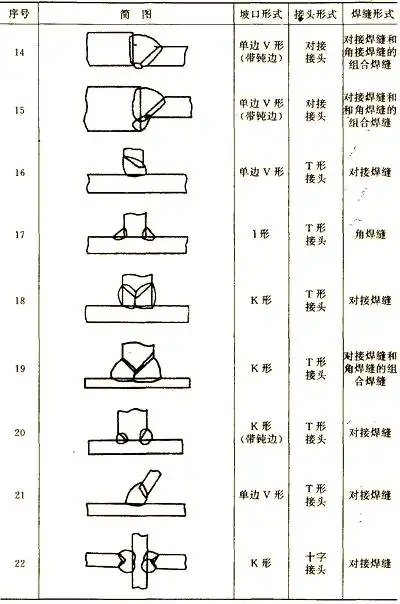

4.1 焊缝形式

依照多项标准，焊缝能够划分成对接、角焊等多种样式 ，焊缝样式的分类对保证焊接结构的强度与稳定性来讲十分关键 ，不同样式的焊缝适用于不一样的应用场景。

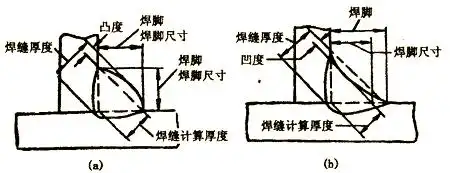

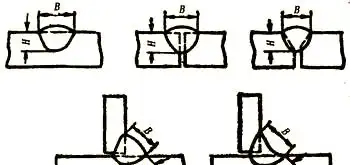

4.2 焊缝形状尺寸

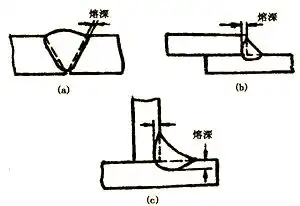

阐述焊缝宽度、熔深等尺码于设计里的关键意义，焊缝宽度是一项关键指标，它所指的是焊缝表面两焊趾之间的间距，余高对焊缝的强度同样有着关键作用，需按照具体需求予以控制。

055.焊缝符号表示法

5.1 符号类型

包括基本符号，辅助符号，补充符号诸多类型，这些符号可详细描述焊缝性能，确保图纸与工艺准确传达，在GB324—88《焊缝符号表示法》标准里，焊缝符号被细分为不同类型方便应用和理解。

5.2 符号位置及要求

焊缝位置的准确性，是由指引线和基准线的设置来强调的，这些线合理安排，让焊接操作更精确，且易于在图纸上将复杂的焊接部位表示出来。

066.焊接工艺参数

6.1 电流和电压影响

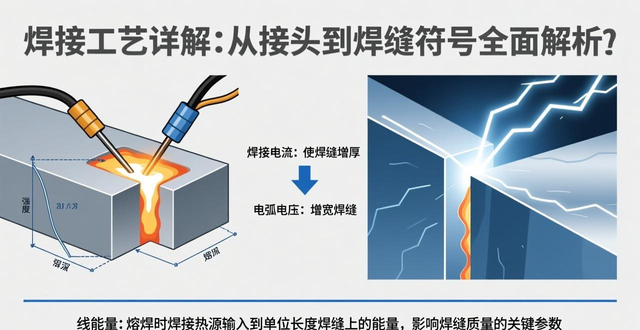

增加焊接电流，主要作用是使焊缝增厚，而电弧电压增加，会起到增宽焊缝的效果，两者进行适宜的搭配，对于焊缝形状有着至关重要的影响。线能量，是熔焊时焊接热源输入到单位长度焊缝上的能量，它是影响焊缝质量的关键参数。

6.2 焊接速度

焊接速度一旦增加，就会致使焊缝厚度减少，同时宽度也会跟着减少，而为啥会这样呢，是由于在增加速度这个过程中，单位时间里焊缝所接收的热量变少了，所以得依据生产需求来进行合理调节。

6.3 影响焊缝形状的其他因素

有电极直径对焊缝形状的显著影响，有焊丝外伸长对焊缝形状的显著影响，还有电极倾角对焊缝形状的显著影响。电极直径大小会影响电弧截面，焊丝外伸长会影响熔化速度，电极倾角会影响熔池液态金属的流动，这些因素共同作用，进而影响最终的焊缝成形。
