利用UG软件进行钣金展开的几种方法

在UG具有的钣金模块当中，经典的钣金模型能够借助伸直、展平实体去获取展开图。然而对于冲压型钣金模型而言，这类两种命令便不再适用了。于UG软件里提供了多个针对冲压型钣金模型制作的展开命令，其中一步式展开以及构造展平图样这两个命令最为简便、常用，二者均可对冲压型钣金模型进行展开，不过又存在着差异。

UG软件是一款三维工业设计软件，它运用广泛，有着半参数化设计，还有强大的同步建模能力，这使得模型修改更为自由，能降低使用者工作难度，进而提升工作效率。

开展于冲压钣金这个行业范畴之内，借助UG所具备的钣金模块以及同步建模的那种能力，可凭借更快速的节奏去针对设计实施建模外加修改这一对操作，并且还能够以更高的办公速率来处置引入自其他软件系统的那些数据。于UG钣金模块里占据相当关键地位的一项功能即为钣金展开，钣金展开不管是针对钣金下料这个环节而言，还是在冲压落料工序当中来讲，均有着不容小觑的重要意义。最为经常被运用的几个钣金展开命令涵盖伸直、展平实体、一步式展开以及构造展平图样等这些，在本文之中将会针对这几种常常会用到的钣金展开方式开展解读配合分析这项工作。

伸直、展平实体

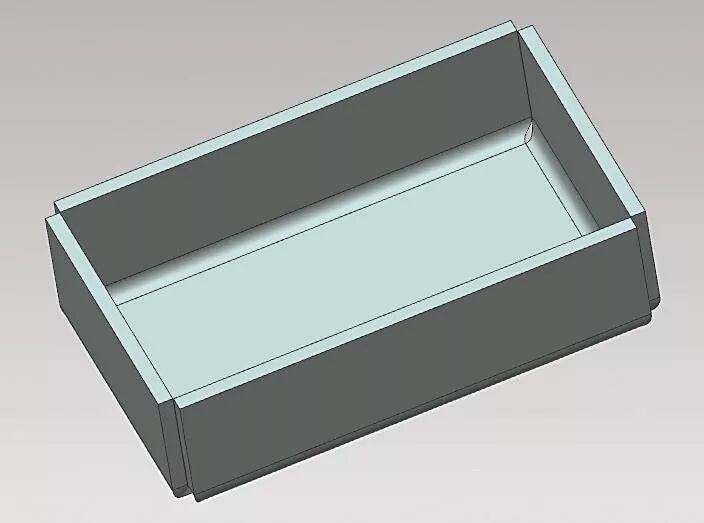

让实体伸直而且展平，这是在UG的钣金模块里最为常用的展开命令，鉴于这两个命令各自适用的范围都是简单的那种钣金模型，所以能够把这两个命令归为同一类。通常所说的简单的钣金模型，一般是指模型上面所有的折弯都是单曲折弯，借助折弯以及卷圆等操作能够达成生产的钣金模型。图1当中的方盒就是属于一种简单的钣金模型。

图1 简单钣金模型（厚度3mm）

伸直实体操作，展平实体操作，都得在UG的钣金模块里开展，借助菜单，经由插入，进入转换，再选用转换为钣金命令，选取图2所示的面当作基准面，把实体转变为钣金体。实体转变为钣金体，是这两种操作的前提条件。

图2 转换为钣金体

先是，能够借由点击功能区里伸直或者展平实体图标来开展模型操作，这两种命令存有区别之处在于：要是模型有多个折弯之时，伸直命令能够仅展开当中一个或者几个折弯，然而展平实体命令却是展开模型上全部可展开的折弯，像图3、4呈现的样子。

图3 伸直操作

图4 展平实体操作

一步式展开

简单的钣金模型，能借助伸直、展平实体来获取展开图，而对于图5所示的冲压型钣金模型，这两种命令却不再适用，所谓冲压型钣金模型，是那种不能只靠简单的折弯、卷圆等工艺来生产，必须经由冲压拉延工艺才可达成生产的模型，对于这类模型，UG软件同样给出了可以将其展开的命令，一步式展开命令便是常用的一种。

图5 冲压型钣金模型（厚度3mm）

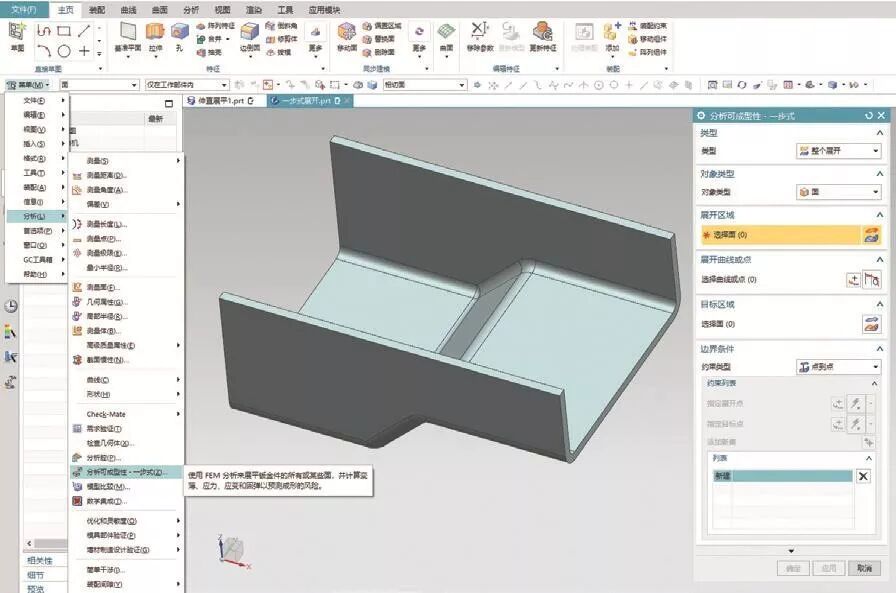

可成形性（一步式）的一步式展开命令身处建模模块里，能借由菜单，经由分析，再到分析这一流程寻获，像图6所呈现的那样。

图6 一步式展开命令

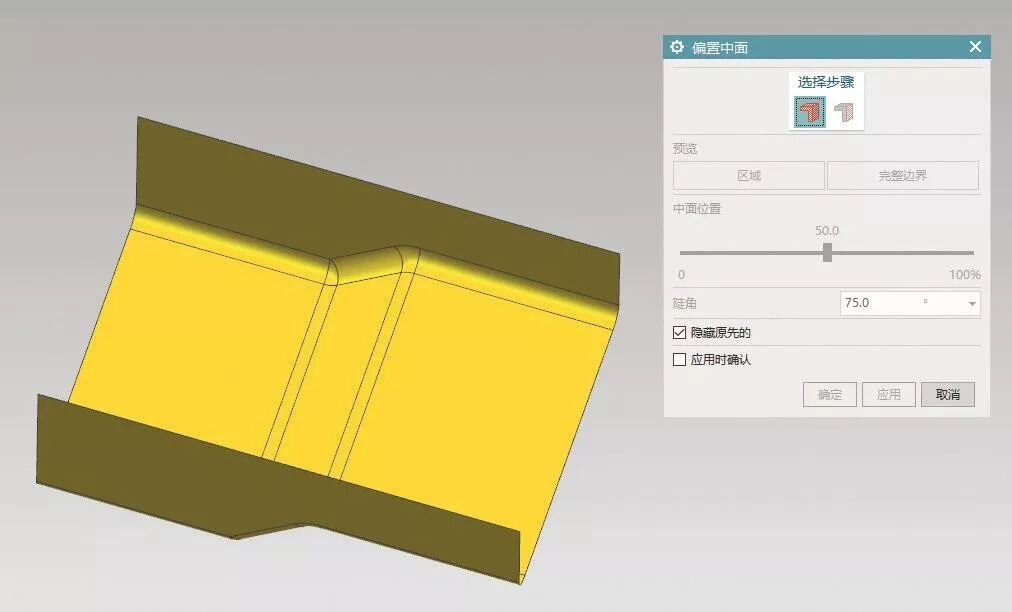

因UG一步式展开是对面进行的操作，所以若要运用此命令，就得抽取零件的中位面。通过使用菜单→插入→曲面→中面→偏置命令，将模型选定为目标体，接着选取其中一面作为种子面，最终生成如图7所示的中位面。

图7 偏置生成中性面

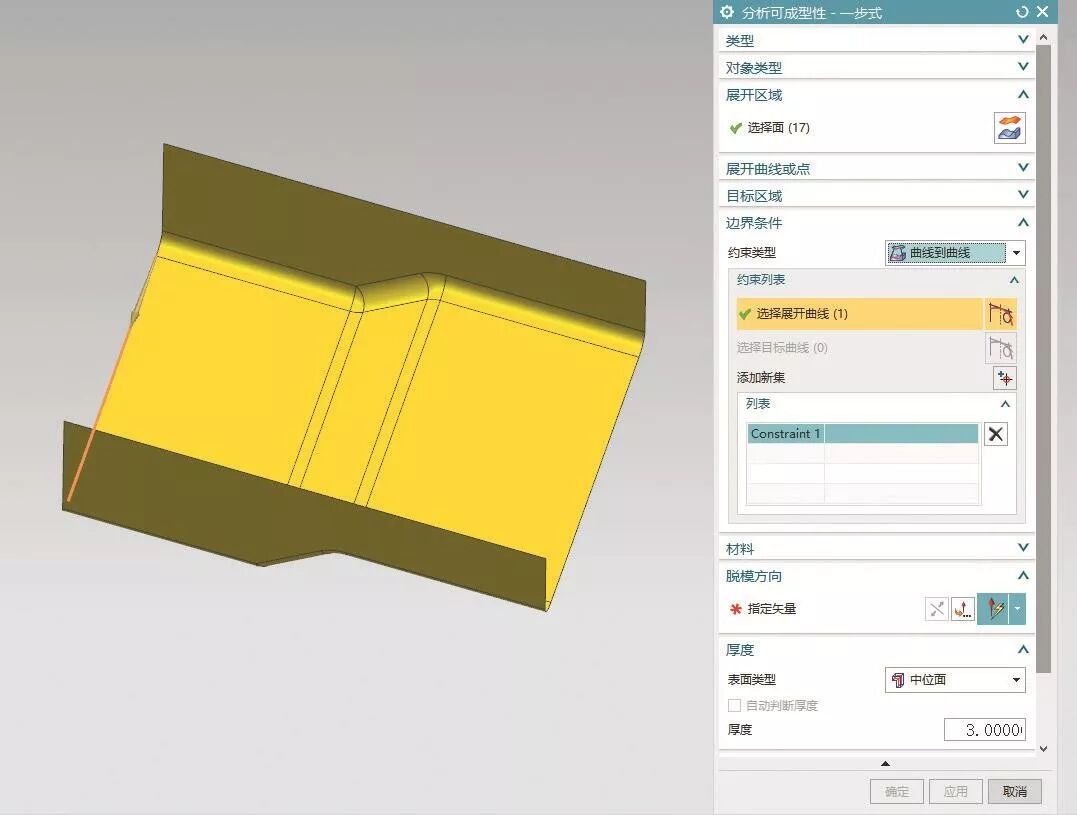

生成的中性面，要进行一步式展开，展开区域需选中整个中位面，约束类型要选择曲线到曲线，还要选择像图8所展示的边展开曲线。

图8 选择展开曲线

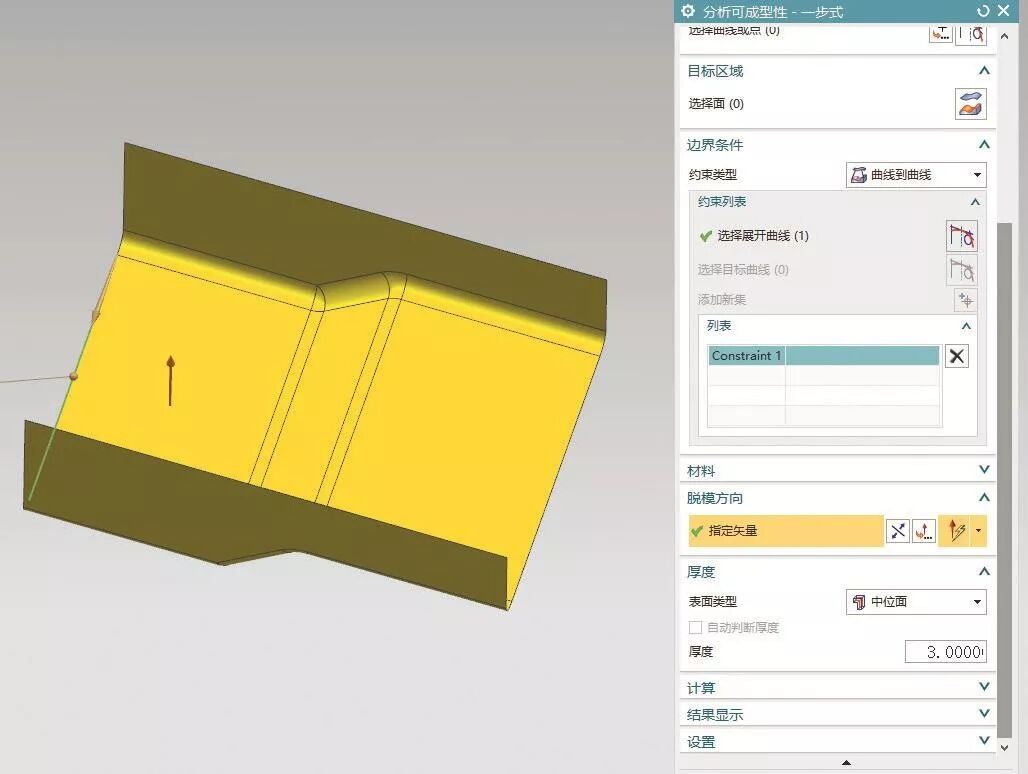

接着挑选脱模的方向，选取表面的类型是处于中间位置的那一层面，进而输入模型的厚度为3毫米，就好像图9里面所展示的那样子有标点符号。

图9 选择脱模方向

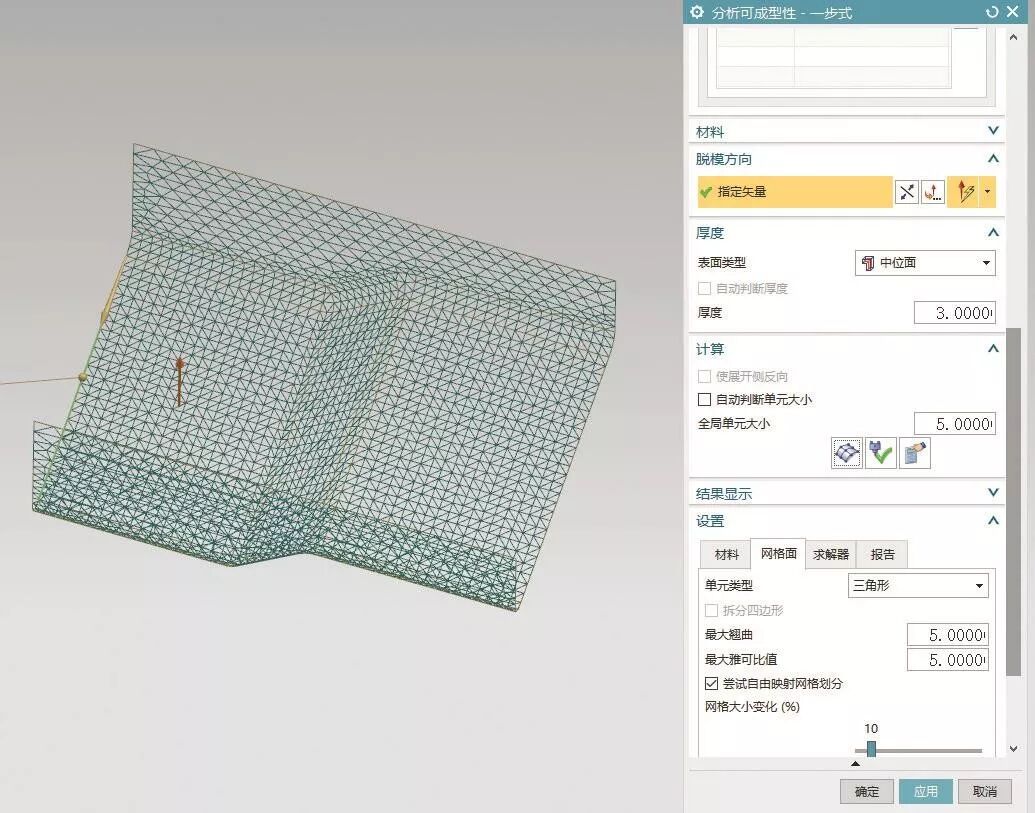

重新对有限元网格的大小予以定义，网格单元的类型选定为三角形，并且勾选尝试自由映射网格划分这一选项，在计算栏那儿点击网格面，继而得到网格面模型，就正如图10所展示的那样。

图10 网格面模型

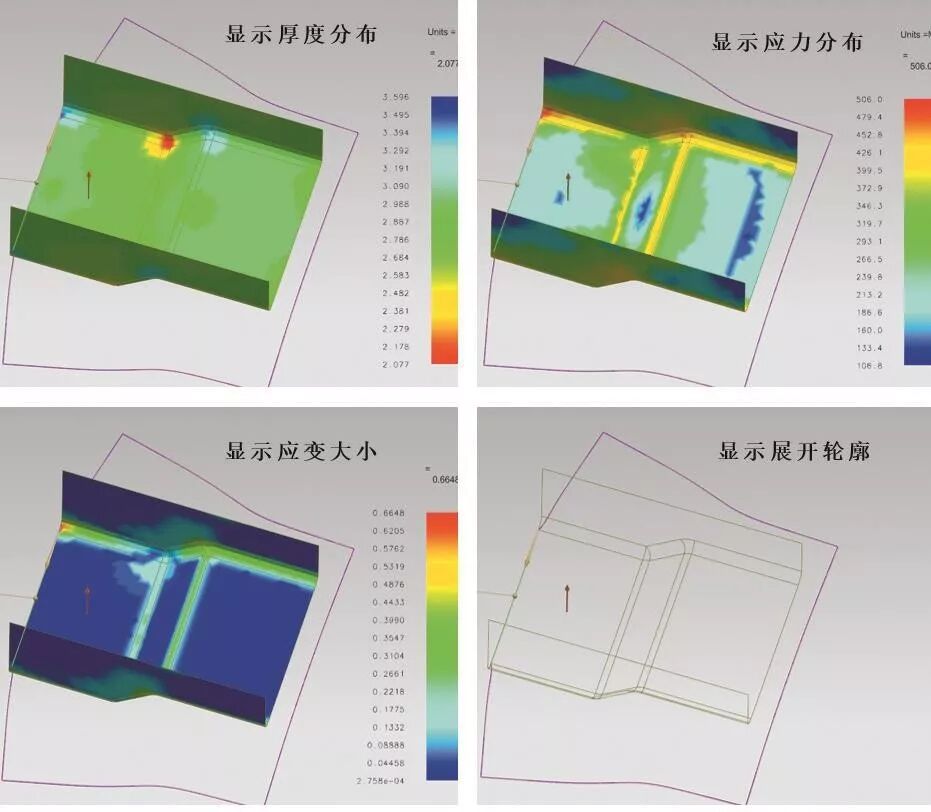

最后，于计算栏那儿点击计算按钮，在结果显示栏当中能够选择去显示不一样的分析图与展开图，就如同图11所呈现的那样。

图11 一步式展开结果

构造展平图样

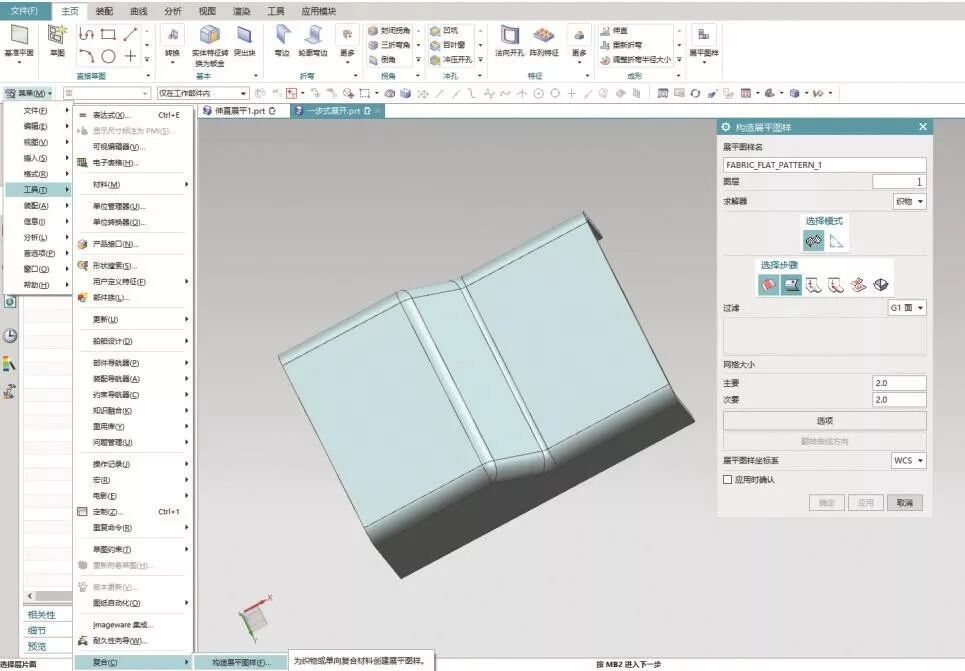

将冲压型钣金模型展开的一条途径是构造展平图样命令，就像以图5给出的钣金模型作例子，要经由菜单、工具、复合这些步骤找到了用来构造展平图样的那个指令，呈现出来的样子如同图12展示形象那般。

图12 构造展平图样

然后，依从步骤提示，挑选如图13所显示的面作为层片面，再接着依次挑选层片的起点以及层片的主要和次要方位，如图14所示，最后按下应用按钮，软件开启运算模型展开图，如图15、16所示。

图13 选择层片面

图14 选择层片起点和方位

图15 展开图运算中

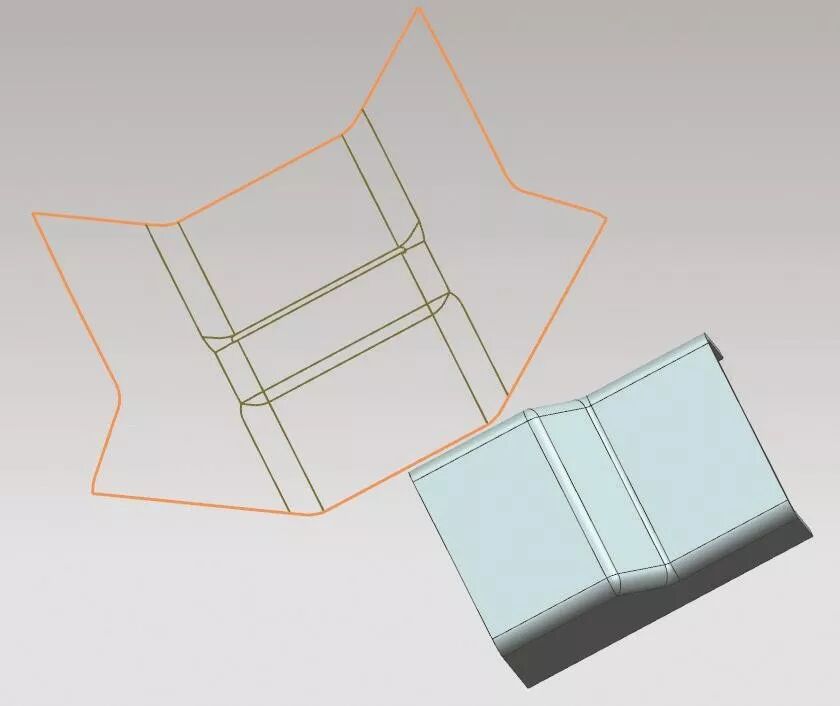

图16 构造展平图样结果

结束语

具有强大钣金展开能力的 UG 软件，其过人之处在于，能给出多样化达到钣金展开结果的手段。然而需留意，运用可导致两种结果并不相同钣金展开的两个命令即一步式展开以及构造展平图样，去处理同一钣金零件。身为软件使用者，不得不掌握多种方式，知晓它们的差异，挑选最恰当的操作，以使该软件切实为自己发挥作用。

——节选自《钣金与制作》 2018年第4期
