焊接接头的各种形式、及拼接方法、和开坡口尺寸详解！

焊接接头详解

焊接接头形式

焊接接头形式有多种，其中包括对接接头，还有角接接头，另外还有T形接头，以及搭接接头等。

二、焊接接头的挑选，主要是按照焊接结构的形式，焊件的厚度，焊缝强度的要求，以及施工的条件等情形来进行挑选。

三、焊接接头的功能：

（1）对接接头，其受力呈现均匀状态，在静载作用之时以及动载作用之下，均具备很高的强度，并且外形给人一种平整美观的感觉，它属于应用数量最多的接头形式。然而，它对焊前准备以及装配所提出的要求是比较高的。

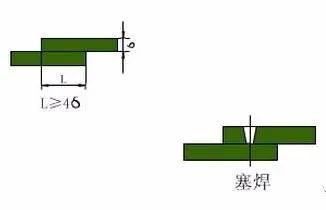

（2）搭接接头，焊前准备简易便利，然而受力之时会产生额外的弯曲应力，致使接头强度有所降低。

（3）角接接头：通常只起连接作用，只能用来传递工作载荷。

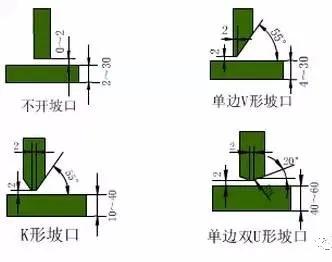

（4）T形接头：在空间类焊件上被广泛采用这点，它有着较高的强度，像船体结构里大约70％的焊缝就是采用的T形接头。

四、焊接坡口形式：

坡口有其作用，它能让厚度较大的焊件实现焊透，通常会把金属材料的边缘加工成具有一定形状的坡口，而且坡口还具备调节母材金属以及填充金属比例的作用，也就是能够调整焊缝的成分。

（2）手工电弧焊接接头坡口形式与尺寸如下：

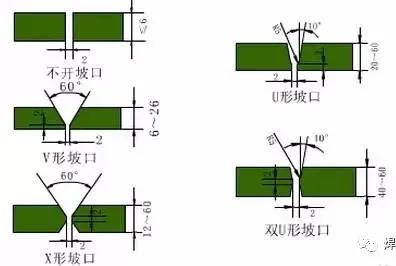

一、对接接头：

一、焊接接头的分类方法及基本类型

（一）焊接接头的分类方法

焊接接头由焊缝、熔合区、热影响区及其相邻的母材组成。

焊接接头主要起两方面作用，一是连接作用，二是传力作用。

（二）焊接接头的基本类型

鉴于焊接方法存在差异，焊接接头能够被划分成熔焊接头、压焊接头以及钎焊接头这三大类别 ，焊接接头的基本类型能够被归纳成5种，也就是对接接头、T形（十字）接头、搭接接头、角接接头以及端接接头。

五类接头基本类型中的上述这些，全都适用于熔焊，一般的压焊，除了高频电阻焊之外的那种，通常采用搭接接头，只有在个别情形下才会采用对接接头，低频电感接驳时常采用搭接节点，除此之外的特别状况才会采用对接节点。

钎焊连接的接头，存在着多种形式，有一种分类方式，把它划分成了四种，分别是搭接接头，T形接头，套接接头，舌形与槽形接头。

二、熔焊接头与坡口

对接接头，是熔焊里受力较为理想的接头形式，为确保焊接质量，为减少焊接变形，为降低焊接材料消耗，需将被焊工件的边缘加工成各式各样形式的坡口，进而进行坡口对焊。

因熔焊接头的坡口，在形状各有不同的情形下，能够划分成基本型这一类，以及混合型这一类，还有特殊型这一类。

主要存在着这样几种基本型坡口，分别是，I形坡口，V形坡口，单边V形坡口的那种，U形坡口，还有J形坡口等这般构成要素。

特殊型坡口拥有如下几种，有卷边坡口，有带垫板坡口，有锁边坡口，还有塞、槽焊坡口等。

三、焊接接头的选择原则

以便正确且合理地挑选焊接接头的类型，以及坡口的形状还有尺寸，主要是应当综合起来进行考虑，涵盖以下几个方面：

（1）设计要求：保证接头满足使用要求；

（2）焊接的难易与焊接变形：焊接容易实现，变形能够控制；

（3）焊接成本：接头准备和实际焊接所需费用低；

（4）其施工条件是，制造施工的单位，具备能够完成施工要求所需的，诸如技术、人员以及设备等方面的条件。

四、管材的坡口与组对

（一）管材的坡口

1、管材的坡口

管材的坡口有以下几种形式：I形坡口、V形坡口和U形坡口。

其情况为，存在I形坡口，I形坡口所适用的是，管壁厚度处于3.5mm以下的管口焊接。

（2）V形坡口，这种坡口呢，适用于中低压钢管焊接，它的坡口根部存在钝边，钝边那厚度大概是2mm左右。

（3）U形坡口。U形坡口适用于高压钢管焊接。

2、坡口的加工方法

坡口的加工方法一般有以下几种：

（1）对于低压碳素钢管，若其公称直径等于或小于50mm，那么则采用手提砂轮磨坡口；要是直径大于50mm，那就先用氧乙炔切割坡口，之后再用手提砂轮机打掉氧化层并且打磨平整。

（2）中压碳素钢管，用车床加工坡口，中低压不锈耐酸钢管，用车床加工坡口，低合金钢管，用车床加工坡口，各种高压钢管，用车床加工坡口。

（3）有色金属管，用手工挫坡口。

（二）接头组对

在进行焊接这个操作之前，要通过手工的方式去清理坡口处的毛刺，对于管件的坡口则需使用砂布将其打光。还要在不锈钢管的焊缝两侧分别涂抹长度为100mm的白垩粉，然后使用丙酮把管身上的油污清洗干净。当铬钼钢管的管壁厚大于或等于6mm的时候，在焊接之前是应当进行预热处理的。

铜、铝管用砂布打去坡口内外氧化膜，用丙酮清洗，氧乙炔预热。

（三）焊接方式

焊接方式，气焊是一种，电弧焊接也是一种，依据其操作位置的不一样，焊接的结构形式能划分成平焊，立焊，横焊，它还有仰焊，这四种情况。

钢管焊接所呈现的结构形式，是对接焊以及角接焊，也就是说，于每一个焊口中，常常会用到平这种方式，还会用到立这种方式，也会用到横这种方式，并且会用到仰这种方式。
