焊接接头形式与焊缝几何尺寸的全解析

011. 焊接接头的多样性与选择

焊件的厚度，在焊接过程里，构造以及其预期用途当中，都会对所采用的接头型式造成影响。用于常见的焊接接头型式的这类物件，包含对接接头，T形接头，角接接头，以及搭接接头等。

1.1 > 对接接头

对接接头因被广泛使用而闻名，它是一种极为常用的接头型式。当钢板厚度小于6mm并且不是关键结构时，一般不需要开设坡口。可是，要是两块厚度不一样的钢板要对接，而且两板厚度差没超过特定规定，那我们能够按照较厚钢板的尺寸去挑选焊缝坡口的基本形式以及尺寸。不同厚度板材的对接是一种需要留意的情形，以此保证焊接质量。要是厚度差超出规定，那就得在厚板上进行单面或者双面削薄处理，其削薄长度至少应为3(δ—δ1)。

1.2 > 角接接头和T形接头

当两焊件端面间所形成的夹角处于大于30°的状态，同时又小于135°时，把这种接头称作角接接头。角接接头和T形接头在空间方面的应用属于一个关键点，其中角接接头承受力的能力比较差，一般仅仅适用于那些对于结构强度要求并非较高的场合；至于T形接头，属于是一件的端面跟另一件的表面构成直角或者近似直角时的接头形式。

1.3 > 搭接接头及类型

搭接接头是通过那些重叠区域来实现连接的，它属于一种相对比较常见的工程接头。它的特点是能够借助简单的结构调整去满足特定的连接需求。按照结构特点以及对强度的不同需求，搭接接头可以被分为不开坡口的那种，还有圆孔内塞焊的那种，以及长孔内角焊的那种。

022. 焊缝坡口的基本形式与尺寸

2.1 > 坡口形式与应用

根据焊件厚度以及连接需求来选择坡口形式，常见的坡口形式有I形、V形、Y形、双Y形、U形等，其中V形和Y形坡口因加工以及施焊便捷而广受青睐，不过需要注意，这两种坡口在焊后有可能产生角变形。

2.2 > 坡口几何尺寸

确定坡口几何尺寸这件事，对焊接来讲是极其重要的，它涉及到了坡口面，有坡口面角度，还有坡口角度，包括根部间隙，以及钝边，甚至还有根部半径等方面，目的是用来控制焊缝质量。

033. 焊接位置的种类

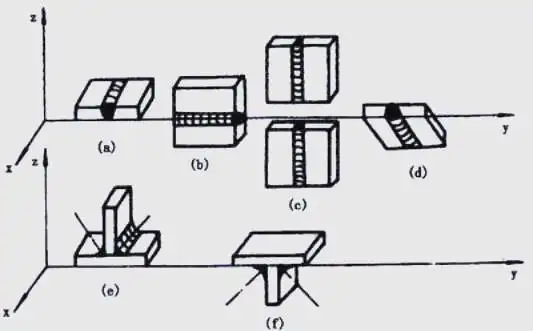

weld的倾角与转角决定焊接位置，不同位置对焊缝形成以及金属填充量产生影响。按GB／T3375—94《焊接术语》定义，常见焊接位置含平焊、立焊、横焊还有仰焊等。

044. 焊缝形式及形状尺寸

4.1 > 焊缝形式分类

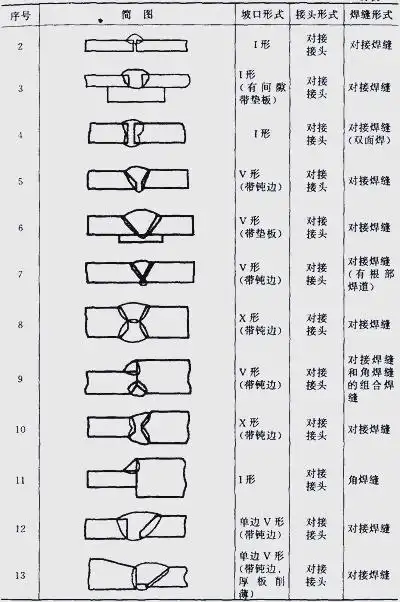

按照GB／T 3375标准，焊缝结合形式属于分类的关键依据，它涵盖对接焊缝，角焊缝，塞焊缝，槽焊缝，还有端接焊缝这五种基本类型。除此之外，依据施焊时焊缝于空间的位置，焊缝能划分成平焊缝，立焊缝，横焊缝以及仰焊缝这四种形式。

4.2 > 焊缝形状参数

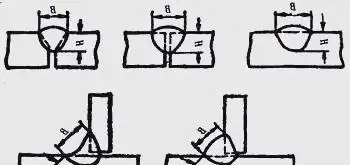

用来表述焊缝形状的参数涵盖了宽度，包括余高以及熔深。当中，余高能够起到某种程度的加强功效，然而其进行设置的时候需要达到适中的状态，以此来保证weld的质量以及强度。

055. 焊缝符号表示法

5.1 > 符号构成与布局

焊缝符号是由基本符号、辅助符号、补充符号，以及指引线和尺寸符号共同组成的，它能为焊缝供给详尽的描述。其中，基本符号是用来表示焊缝的横截面形状的，而辅助符号、补充符号还有指引线会进一步对焊缝的表面特征作出说明。

5.2 > 符号应用举例

借着示例进行图解，能够明白不同符号之于图纸里的应用，进而保证焊缝标识的清晰以及完整。

066. 焊接工艺参数及其对焊缝形状的影响

6.1 > 工艺参数对形状影响

用于焊接的工艺参数，像电流、电压以及焊接速度等，均会给焊缝形状带去影响，举例来说，伴随焊接电流的加大，焊缝厚度与余高会出现上升的情况，然而焊缝宽度并不会有过于明显的变化，这些改变在针对埋弧自动焊所开展的实验当中获得了一定的验证。

经由上述极为详尽的分析以及深入的探讨，我们能够更出色地把握焊接工艺的关键要素，进而施行高质量的焊接操作，以此确保焊缝的强度以及可靠性。
