焊接接头类型解析与坡口设计的重要因素

01焊接接头类型与坡口形式解析

焊接接头的基本类型与设计

在焊接的时候，鉴于焊件于厚度方面、结构方面，还有使用条件方面均存在差异，所以采用的接头型式与坡口形式也会不一样。焊接接头型式主要划分成对接接头、T形接头、角接接头以及搭接接头等若干种。

两件表面夹角大于或等于135°，小于或等于180°的接头，被称作对接接头，这种接头型式在各种焊接结构里，当属应用最为广泛的。

对于钢板厚度低于6mm这样子的情形，除非它属于关键结构，不然的话通常是不需要开设坡口的。当厚度不一样的钢板进行对接的时候，如果两板厚度差没有超出规定范围，那么焊缝坡口的设计能够参照较厚板的尺寸数据；要是超出了这个范围，那么就需要在厚板上进行单面或者双面削薄处理，它的削薄长度L要满足L≥3(δ—δ1)这样的要求。

当两焊件端面之间构成的夹角大于30°，并且小于135°的时候，此时的这种接头，被称作角接接头，它是角接接头，是角接接头，是角接接头。

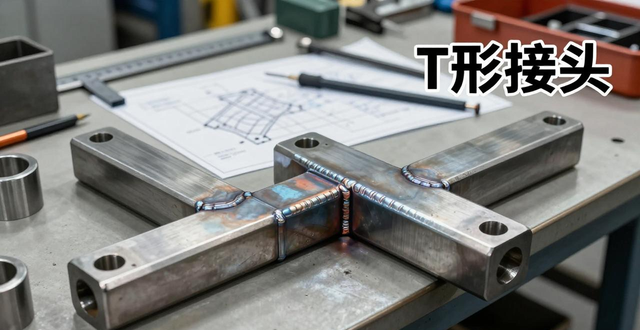

下面开始讲讲T形接头，当一件焊件的端面，跟另一件焊件的表面，形成直角或者近似直角的时候，这样的接头就叫做T形接头。

那搭接接头，两件焊件的部分区域有所重叠时，所形成的接头就是搭接接头，其特点像图1—11展示呈现那样，它具备适用于非关键结构的特性。

焊缝坡口形式与尺寸

这种被称作weld shape的坡口形式，有着多种多样各自不同的样式，像I形、V形、Y形、双Y形、U形、双U形、单边V形、双单边Y形、J形等等。其中，V形和Y形坡口，由于它们在加工以及施焊方面具备便捷的特性，所以受到了广泛的喜爱和看重，然而需要留意的是，这类坡口在完成焊接之后，有可能会出现角变形这一情况。

需依据材料厚度挑选不同的坡口形状，从而达成最佳成效。坡口的几何尺寸相当关键，涵盖坡口面、坡口面角度、坡口角度、根部间隙、钝边以及根部半径等。这些几何尺寸的变动会直接对焊缝质量产生影响。

焊接位置及其分类

焊件接缝处于熔焊过程里的空间所在位置，被称作焊接位置，常见的焊接位置有平焊，有立焊，有横焊，还有仰焊等，不同位置借由倾角以及转角予以形容，比如，平焊位置是焊缝倾角为0°，转角为90°，而仰焊位置是倾角为0°，转角为270°。

位置不一样，会对焊接方式产生影响，所以要依据具体位置挑选恰当的焊接技术。

焊缝形式及形状尺寸

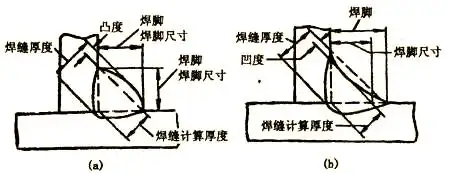

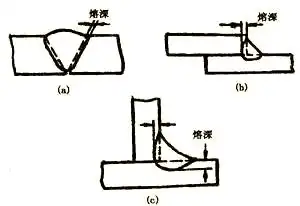

有对接焊缝、角焊缝、塞焊缝、槽焊缝以及端接焊缝这五种焊缝形式，焊缝结合形式依据GB／T 3375—94标准是其主要分类依据，焊缝形状与尺寸借助一系列呈现为焊缝宽度、余高、熔深以及焊缝厚度等状况的几何尺寸予以描述，这些尺寸因焊缝形式不同所以存在差异。

焊缝符号表示法

遵循标准化的焊缝符号表示法，其中基本符号与指引线是按标准化来执行的，辅助符号用于细化焊缝的表面特征，并且有补充符号来展示焊缝的特定属性，依靠这种标准化的表示方法，能够确保焊缝信息准确传达。

焊接工艺参数及其影响

施焊进程里，焊接电流、电弧电压等工艺参数的挑选，对焊缝形态有着直接的作用。电流跟电压是彼此关联、相互制约的要素，得恰当搭配方可达至理想的焊缝形状。与此同时，线能量于焊接工艺参数里起着关键的功效。

焊缝形状受热影响，焊接速度是其一，电极倾角也是其一，二者至关重要。不同焊接速度有所不同，电极倾角也存在差异，这会致使焊缝厚度出现变化，宽度也会改变，余高同样会变，所以要全面综合考量。
