坡口的基本形式

#头条创作挑战赛#

坡口的基本形式

01 坡口类型：

坡口，是基于设计或者工艺所需，于焊件的待焊位置加工成特定几何模样，且经过装配之后所形成的沟槽。

开坡口：用机械、火焰或电弧等加工坡口的过程。

开坡口的目的：

这是为了确保电弧能够深入到焊缝的根部，从而让其实现焊透的效果，并且能够获取良好的焊缝成形状况，还便于进行清渣。

对于合金钢而言，坡口有着这样的作用，它能够调节母材金属与填充金属的比例，也就是熔合比。

01

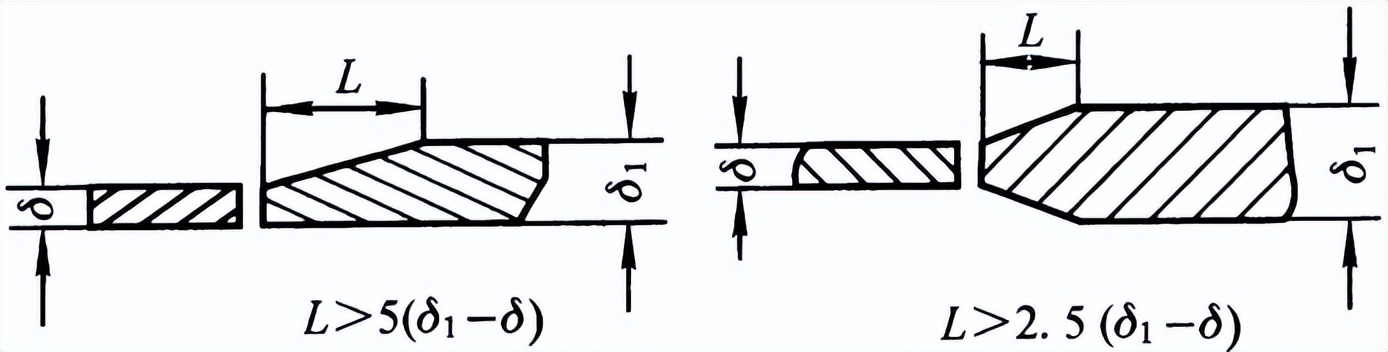

板厚不一样，对接焊缝的焊接边缘能分成卷边，平对，或者加工成V形，X形，K形，U形等坡口。

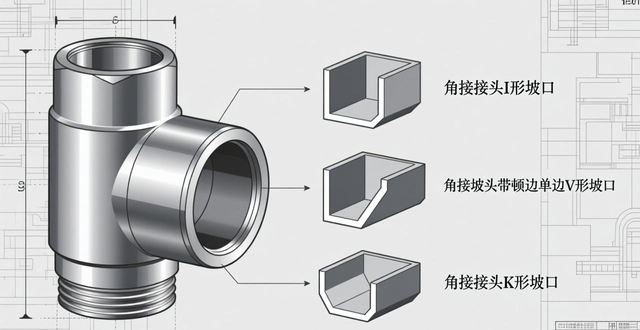

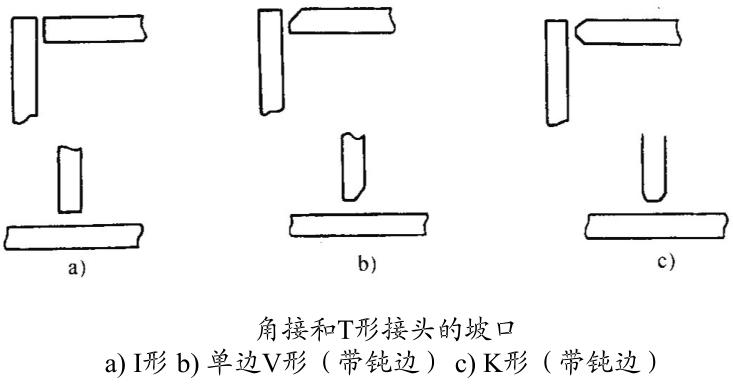

依据焊件厚度不一样，结构形式存在差异，承载情况也各有不同，角接接头的坡口形式能够分成I形，是带顿边的单边V形坡口，还有K形坡口等 ，T形接头的坡口形式同样可分为I形，带顿边的单边V形坡口以及K形坡口等。

02 坡口的设计原则：

基于钢结构的板的厚度，依据挑选的焊接法子，按照焊接所处位置以及焊接工艺等情况，来对坡口的形式以及尺寸予以挑选与设计。

1）焊缝中填充的材料少；

2）具有好的可焊性；

3）坡口的形状应容易加工；

4）便于调整焊接变形。

一般状况下，当运用焊条电弧焊去焊接厚度为6mm的焊件时，以及运用自动焊去焊接厚度在14mm以下的焊件时，能够不开启坡口便能够获取合格的焊缝，不过板与板之间要预留一定的间隙，目的在于保障熔敷金属可以充满熔池，进而确保能够焊透。

钢板超过上述厚度时，电弧不能熔透钢板，应考虑开坡口。
