SolidEdge2022 焊接符号功能增强

本文首发自同名公众号大塚讲堂（微信ID：-IT）

内容︱大塚讲师-黄建全

排版︱Kayla

一.草稿、零件、钣金、装配

对草稿、零件、钣金和装配中的焊接符号新增了以下增强功能。

为 ISO 标准添加了 10 个焊接符号以及符号处理选项，为 DIN 标准添加了 10 个焊接符号以及符号处理选项，为 AWS 标准添加了 10 个焊接符号以及符号处理选项。新添加的符号包括：

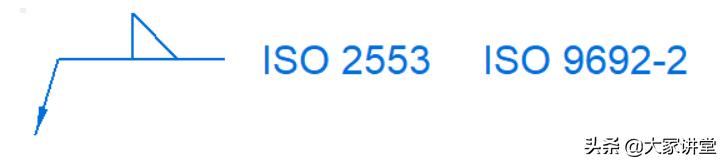

双斜角对接焊，其特质为带宽阔的脚面，角焊，依据ISO 2553标准，还有备选的表示方式。

·双斜角对接焊（带宽脚面）和角焊 (DIN -3)

·带 V 形脚的单 U 形对接焊 (ISO 9692-2)

·永久/临时衬板符号 (AWS 2.4)

·坡口焊符号（DIN 标准）

·自耗嵌块 (ISO 2553)

·电阻焊缝焊 (ISO 2553)

·电阻焊点焊 (ISO 2553)

·复合焊接符号 (AWS 2.4)

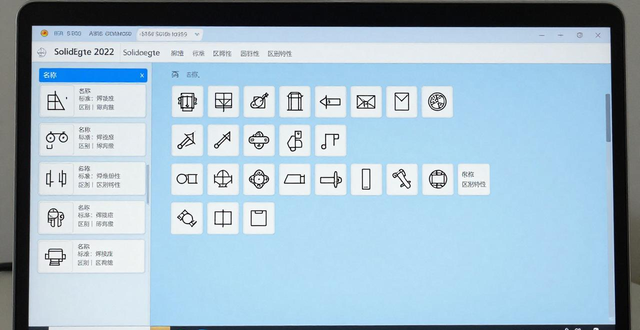

为了利于直观地分辨，焊接符号如今以更偏向水平（相较于竖直而言）的布局安置在焊接符号调色板之上，每个符号的工具提示标明名称、标准以及任何有区别的特性。

当下，就算没有放置任何尾注符号，同样能够把尾注置于焊接符号之上。借助尾注1或者尾注2框（于焊接符号属性对话框内）能够添加尾注文本。若要省略符号，点击无选项（在尾注符号列表里）。

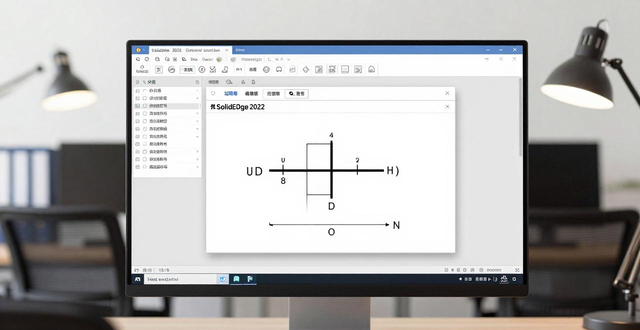

常规选项卡，也就是焊接符号属性对话框，如今具备预览窗格，能在创建焊接符号之际，将焊接符号显示出来。
