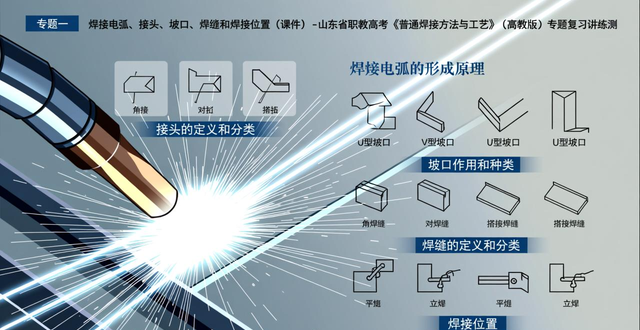

专题一 焊接电弧、接头、坡口、焊缝和焊接位置（课件）-山东省职教高考《普通焊接方法与工艺》（高教版）专题复习讲练测

专题一，关于焊接电弧、接头、坡口、焊缝以及焊接位置，出自《普通焊接方法与工艺》（高教社）得专题复习讲练测，其目录包含考纲解读，知识点梳理和重点概念复习，真题或常考题讲解，课内练习及讲评，内容归纳小结，常见考点有焊接的定义和作用，焊接的分类（按热源分类、按焊接方式分类等），焊接的基本过程和要求，焊接电弧的形成原理，焊接电弧的稳定性和控制，焊接电弧的特点和应用，接头的定义和分类（角接、对接、搭接等），考纲解读里的常见考点还有坡口作用和种类（V型坡口、U型坡口等），接头和坡口的准备要求和标记方法，焊缝的定义和分类（角焊缝、对焊缝、搭接焊缝等），焊缝的形成过程和特点，焊缝的质量要求和评定标准，焊接位置的分类（平面焊接、立体焊接、仰面焊接等），焊接位置的选择原则和影响因素，不同焊接位置的特点和应用范围，考纲解读提及考试要求，要了解焊接的定义和作用，理解焊接的分类，涵盖按热源分类、按焊接方式分类等，理解焊接的基本过程和要求，包含焊接准备、操作、质量要求等，掌握焊接电弧的形成原理，涉及电弧稳定性的影响因素，理解焊接电弧的特点和应用范围，理解焊接电弧的安全操作及危害，理解接头的定义和分类，像角接、对接、搭接等，考纲解读中的考试要求还有掌握坡口的作用和种类，包括V型坡口、U型坡口等，理解接头和坡口的准备要求和标记方法，以及相关符号表示，理解焊缝的定义和分类，如角焊缝、对焊缝、搭接焊缝等，掌握焊缝的形成过程和特点，掌握焊缝的质量要求和评定标准，以及相关检测方法，了解焊接位置的分类及选择原则，如平面焊接、立体焊接、仰面焊接等，理解不同焊接位置的特点和应用范围，掌握不同焊接位置下的操作技巧及注意事项，考纲解读里易考题型有选择题，题目是焊接的基本过程包括（）。判断题目：对于那焊接电弧而言，增添电弧长度这件事是有利于去提升焊接电流那个密度以及热焰温度的。对此进行判断（√/×），填空考题：V型坡口的夹角往常所使用的值是（）度，简答问题：请简要地去说明一下焊接位置的选择原则以及不同位置各自的特点和适用范围，计算题目：依据给定的焊接坡口尺寸以及材料，计算用于焊接所需的填充材料以及焊接时间。一.考纲解读时所涉及的知识点思维导图，二.针对知识点展开梳理以及重点概念进行复习，知识点梳理如下：1. 关于焊接，其定义是这样的，通过加热或者加压，又或者两者同时使用，并且使用或者不使用填充材料，最终使得焊件达成结合，这才是一种加工工艺方法。2. 焊接的分类方式存在很多种，按照其过程具体特点的不同能划分成熔焊、压焊以及钎焊这三大类别。熔化焊的简称是熔焊，它把两个煤件连接部位加热，使之达到熔化状态，加入或者不加入填充金属，在不施加压力情形下让其冷却凝固成一体，借此完成焊接，这便是熔焊的方法。压焊呢，是一种焊接方法，它借助对焊件施加压力，达成两个焊件的结合。把被焊金属的接触部分加热到塑性状态或者熔化状态，这是一种方式，之后施加上压力，借此达成金属原子间的结合，进而形成牢固的接头，像电阻焊、摩擦焊诸如此类，这是一种焊接存在着的两种方式中的一种；还有一种方式是，不开展加热操作，仅仅凭借施加上足够的压力，让两个焊件接触部位的原子彼此接近，以此收获牢固的有焊接之效果的接头，例如冷压焊、爆炸焊这些。二. 知识点梳理以及重点概念复习，知识点梳理如下，钎焊：钎焊这种焊接方法是，在焊件处于不熔化的状态之时，把熔点比较低的钎料金属加热到熔化状态，并且将其填充进焊件的间隙里面，使之与被焊金属相互扩散，以此达到金属间结合的状态。3. 把利用电弧作为热源的熔焊方法称作电弧焊。电弧焊是在生产当中应用最为广泛的一种焊接方法。焊接电弧是所有电弧焊的焊接热源，它有能力连续产生强烈的光以及大量的热，能够有效且简便地把电能转换成为焊接过程所需要的热能以及机械能。与一般燃烧现象的有别之处在于，焊接电弧是一种强烈的、持续时间久的气体放电现象，在气体放电期间会产生大量热能，还会产生强烈的光，气体的放电即气体导电的过程，所以焊接电弧的实质是气体导电，将电能转化为热能，以此来加热被焊金属以及填充金属，进而形成焊接接头。拿焊条电弧焊直流正接来说（图1 – 4），焊条是一个电极，焊件是另一个电极。有这样一个情况，在正常状态的时候，两个电极之间的气体分子或者原子，是由数量相等的正电荷（也就是原子核）以及负电荷（也就是电子）构成的一个稳定系统。对此，这个系统对外呈现出来的特性是中性，并且不具备导电的性质。在电弧电压发挥作用的情况下，两电极之间的气体发生了电离现象，持续不断地产生了足够数量的带电粒子（包括电子和正离子），如此一来，气体就展现出了导电的性能。5. 焊接电弧并非是个均匀的导体，它被划分成阴极区，还有弧柱区，以及阳极区在其中。如图的1 – 5所示。6. 弧焊电源被接通以后呢，会拿着电极，也就是焊条或者焊丝，去和焊件直接进行短路接触。
