SolidWorks曲面展平命令，给复杂钣金曲面展开提供了方便

摘要：钣金的定义是薄板且具备同一厚度，那么，对于一些异形钣金，在加工过程中会发生形变。钣金模块，对于机械设计中常规的钣金展开十分方便。

对于钣金的定义而言，是那种具备同一厚度的薄板；那么，针对一些异形钣金，也就是在加工进程中会发生形变的那种。钣金模块呢，于机械设计等常规的钣金展开来讲颇为便利，精度也是相当之高；然而钣金模块却没办法达成曲面以及非圆弧面的展开。那么要是我们在设计当中涉及到曲面或者不规则面需要展开的状况，就不能运用常规的钣金模块；不过其提供了曲面展平功能，能极为便利地解决这个曲面展开以及下料的问题。

曲面展平命令位置：

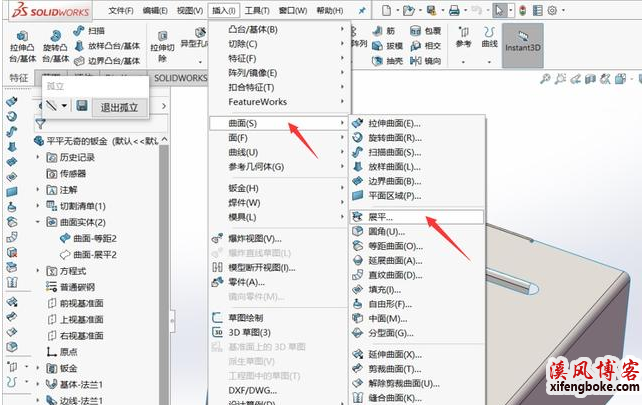

菜单栏插入-曲面-展平（曲面展平），图标位置

曲面展平实例：

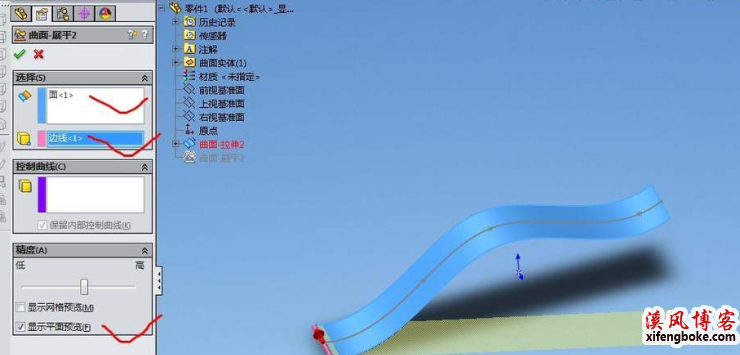

1、曲面展平：直接就是一个曲面

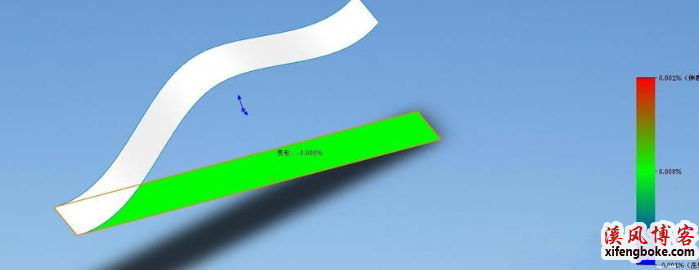

若想要查看展平曲面的变形图解，需先右键单击那个展平曲面，接着单击变形图解，此变形图解会显示出具有最高拉伸以及压缩级别的展平曲面区域 ，另外还能够把鼠标放置在曲面上，以此来查看任意给定的某一点处的偏差率。

曲面展平导出下料图

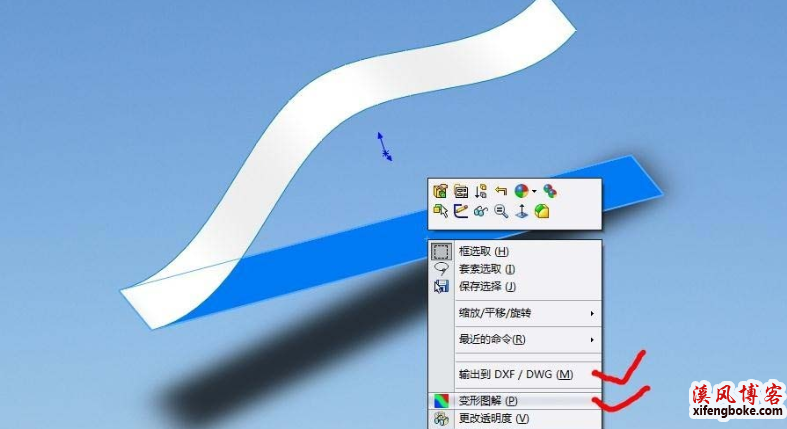

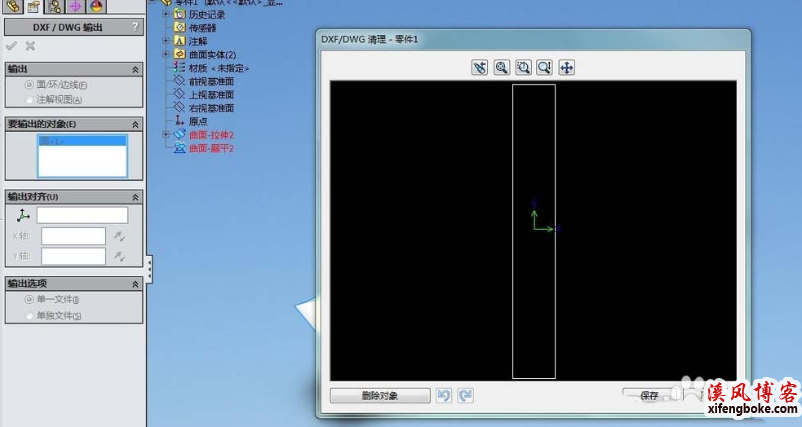

右键可以将展平曲面输出到DXF/DWG，进行下料

再举一个带有成型工具制作的钣金件展开：

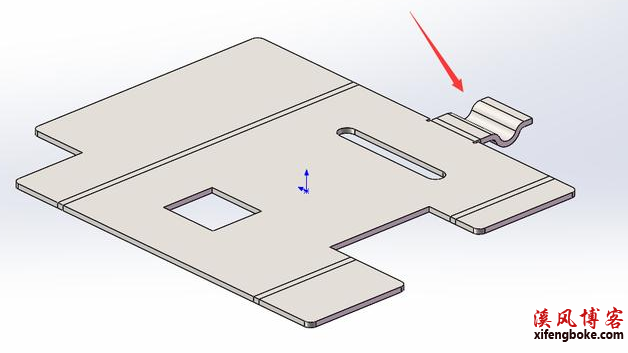

常规的钣金展开效果：

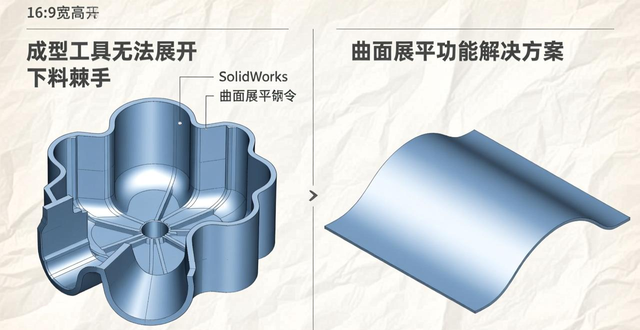

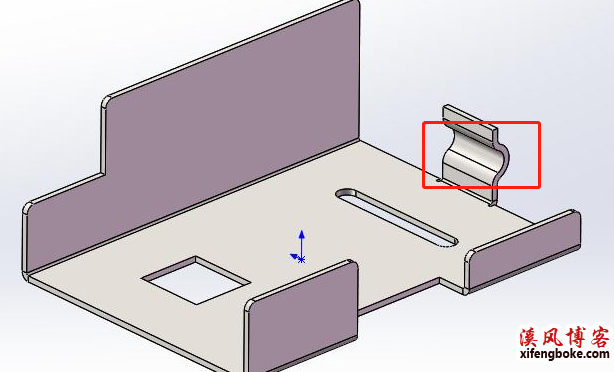

这点处由成型工具所打造出来的特质是没办法开展的，这对于下料变成了一件棘手之事。如此这般，我们能够借助曲面展平功能达成。

对于准确性而言，我们是需要去展开中性面的，此中性面乃是由K因子所确定的，那些学习钣金的人应该都是清楚知晓的。

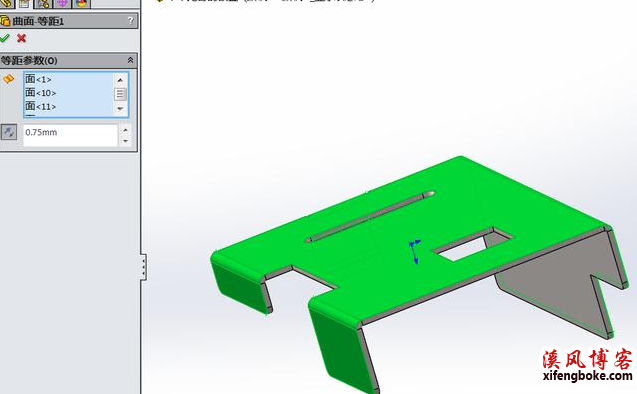

复制偏移出中性面。

出来的是要展开的中性面

然后插入-曲面-展平

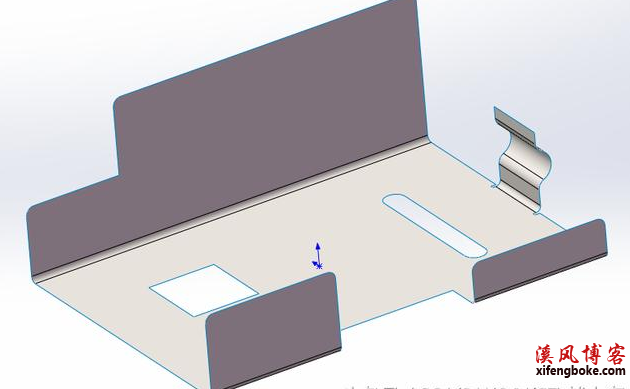

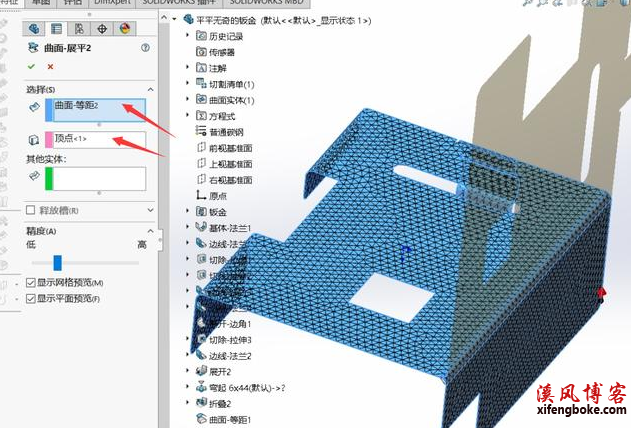

选取复制面、一个顶点。

然后我们右击我们的展开平面，导出DWG下料图，即可完成。

下面是溪风口述展示的，有关曲面展平之若干实例应用的探讨内容，从事钣金展开工作需求的设计师，能够瞧一望这个命令，也许它能够将你所面临的展开下料难题给化解掉。多谢大伙给予溪风的支持，溪风博客，专心集中于分享技巧教程！
