技术贴｜焊接标准中焊缝接头的正确叫法及专业术语

专业内容为：焊接专业里涵盖着大量专业术语以及专业知识，光是焊缝接头这一方面，当中也包含了许多专业术语。多数焊接工程师受国标影响，容易针对美标里焊缝接头的叫法以及理解出现分歧。本文以以下几个案例作为引导，归纳总结出了焊缝接头的三个要素，分别是熔透方式、坡口型式、接头类型 ，以此方便初学者能够快速掌握。

1.背景

在倚靠项目建造进程里，针对焊缝接头型式的准确称呼有过好多回探讨，部分搞焊接专业的人员没办法对焊缝接头型式精准界定。当中较为显著的一回探讨是，一部分工程师在某主设备支撑无损检测委托单里填写的内容是，“坡口型式：V，接头型式：BW”。原本的设计仅仅要求“CJP焊缝”，这个坡口型式是由该工程师所属的公司自行设计的。

焊缝坡口示意图

有另一部分工程师认定，要是上述那两个基本焊接信息填写得不正确，就会致使NDE检测人员对焊缝检测区域出现误判情况，进而产生焊缝漏检的风险。正确的叫法应当是全熔透、单边坡口以及T型焊缝，该坡口型式属于非典型设计。在NDE委托的时候应当配上焊缝示意图。理由如下：

BW是butt （joint）weld的简称，其中文名是对接（接头）焊缝。按照NF – 3226.1（b）中所指出的对接接头型式，上图明显不属于对接。它更满足图NF – 3226.1 – 1中（c）和（g）的T型接头型式，并且满足ASME第IX卷QW – 490中给出的T型字接头，也就是相互之间近乎直角排列作T字型的两个构件之间的接头。而对接接头的定义是，近似在同一平面上两个构件之间的接头。

2）关于坡口型式，NF卷里面的NF-3226.1（b）T型接头之中给出了典型的坡口型式，这典型的坡口型式可见图NF-3226.1（a）-1，此图是供参考的典型焊缝详图。现场所开的坡口明显不是典型坡口型式里的任何一种，所以严格依照V型坡口的叫法是错误的。按照图NF-3226.1（a）-1中我们唯一能够提取到的信息来讲，该坡口属于单边坡口，鉴于坡口并非典型坡口，无损检测委托单里应该配上具体的坡口图。

全熔透跟部分熔透，具体定义可看下方阐述，中核五公司NDE委托单没注明这个信息，会对NDE针对焊缝根部无损检测的判定产生影响。

2.误区案例

案例一，存在这样一种情况，那就是误认为只要呈现出全熔透的状态便属于BW，还把全熔透T型坡口焊缝称作对接焊缝，而这恰恰是上述背景案例出现错误的根源所在。

案例二呀，不能够准确地对以下的两种坡口型式进行区分，不清楚并且不晓得存在着单边V型坡口的定义呢。

单面V型坡口及单边V型坡口

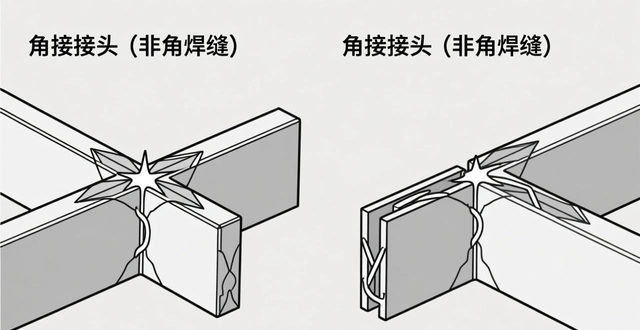

在案例三当中，存在这样的情况，无法正确地将角接接头与角焊缝的区别区分开来，然而接头型式跟是不是角焊缝并没有直接的关联，以下有两份焊缝示意图，它们均属于角接接头，可是都并非角焊缝。

角接接头示意图

案例四：不能够精确地区分，那种属于J型坡口焊缝的，还有U型坡口焊缝，以及窄间隙焊缝。J型。

J型坡口和U型坡口示意图

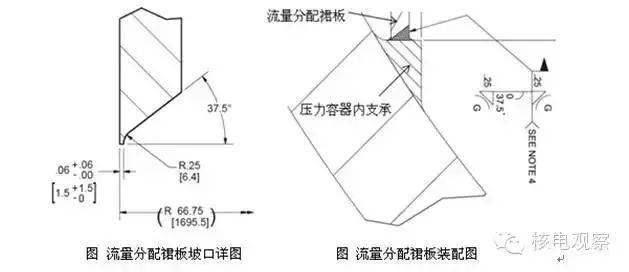

案例五：国标里双V坡口存在误导情况，然而实际上美标典型坡口中并没有“双V”这种坡口型式，类似的坡口一般采用J型坡口型式，像堆内构件流量分配裙板焊缝接头，见下图。

国标中给出的“双V”坡口示意图

3. 焊缝接头三要素

经由对规范以及定义加以理解，能够展开归纳及总结，焊缝接头存在三要素，它们分别是熔透方式，还有坡口型式，另外是接头类型。

包括全熔透、半熔透这两种的熔透方式存在，典型的坡口型式有八种，分别是I型坡口焊缝、单面V型坡口焊缝、单边V型坡口焊缝、单面U型坡口焊缝、单面J型坡口焊缝、单面半喇叭型坡口焊缝、X型坡口焊缝、K型坡口焊缝，角焊缝常常和坡口型式组合着存在，接头类型有四种，分别是对接接头、角接接头、搭接接头、T型接头。

任何焊缝接头，依据以上三个要素来做分解，这会有助于你为其焊缝接头加以确定。

4. 专业术语及定义

4.1 接头类型

对接接头（butt joint）

近似在同一平面上两个构件之间的接头。

角接接头（ joint）

两个互成近乎直角的元件之间的接头。

搭接接头（lap joint）

两平行平面中搭接构件之间的接头。

T型接头 也称丁字接头（tee joint）

相互之间近乎直角排列作T字型的两个构件之间的接头。

4.2 坡口型式

坡口焊缝（ weld）

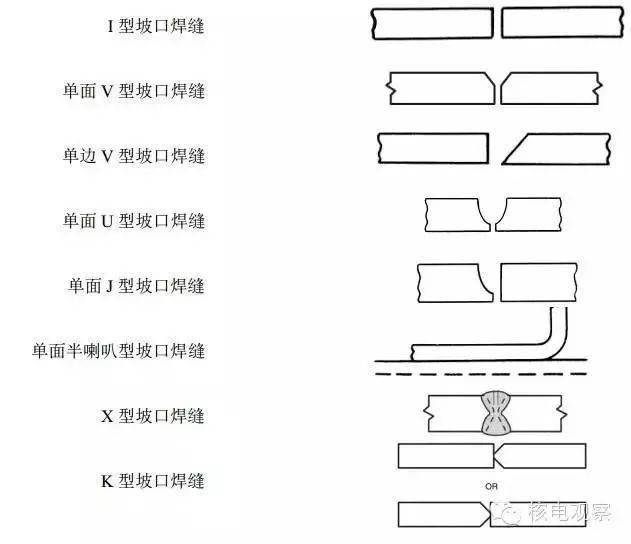

焊缝于一个被焊构件间的坡口内形成，或者在两个被焊构件之间的坡口内形成，坡口焊缝其典型的型式如下：

需留意了，在此处要关注单边V型坡口焊缝以及K型坡口焊缝的英文表述的情况。它们分别是-bevel- weld、-bevel- weld ，右侧所配的图仅仅只是样图而已。

角焊缝（ weld）

于搭接、T 型以及角接头里，连接大致互成直角的两个表面的焊缝，此焊缝的横截面近乎呈三角型。有两种典型的角焊缝如下图示，其一乃是 T 型接头的焊缝，其二是搭接接头的角焊缝。

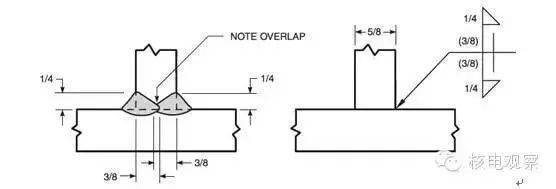

坡口焊缝与角焊缝组合型式

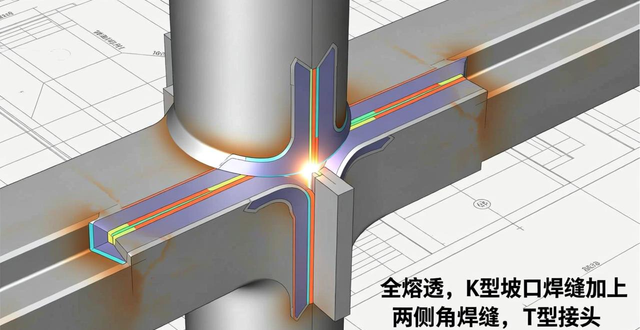

角焊缝常常会跟坡口焊缝以及角焊缝组合着存在，依据焊缝接头形式三要素来进行分解，在所给定的图里面焊缝的准确叫法是，全熔透，K型坡口焊缝加上两侧角焊缝，T型接头。

坡口焊缝与角焊缝组合示意图

4.3 熔合方式

在彻底完全熔合的状况下，于整个需要进行焊接的母材表面之上，以及所有的焊层之间，还有焊道之间，均发生了熔化的情况。

焊缝金属通过整个接头厚度范围之中的坡口焊缝，此坡口焊缝含I型坡口，被称作全熔透焊缝，英文简称为joint，又叫CJP。

半熔透（PJP） 焊缝根部焊缝金属未穿过的坡口焊缝。

注：此处注意完全熔合与完全熔透的区别。

5. 特殊坡口及参考文件

从通常的典型焊缝接头型式往外剔除，还有一些特别的焊缝接头，这里不逐个进行罗列。焊缝接头所对应的美标以及其具体的内容，查看下面的参考文件能够知晓：

1) AWS A2.4焊接、铜焊和无损检测标准符号

2) AWS A3.0 标准焊接术语和定义

3) ASME第IX卷 QW – 490 定义及其他章节

4)，美国机械工程师协会第NF卷，NF – 3226.1（a） – 1，典型焊缝坡口图。
