在焊接结构图样之上，焊接方法能够依照国家标准 -85 的规定，借助阿拉伯数字予以表征，并标记于指引线的尾部。常用焊接方法编号呈现于表 3 – 9 之处，倘若属于组合焊接方法，能够运用“/”加以分隔，左边用来表示正面（或者盖面）的焊接方法，右边用以体现背面（或是打底）焊接方法。举例来讲，V 形焊缝先是采用钨极氢弧焊进行打底，随后运用手工电弧焊予以盖面，那么就表示成 141/111。

有一种标注示例，它是关于焊缝符号以及焊接方法代号的，其具体情况如图3-21所示。这个图所展示出来的是，一种对接焊缝，它呈现为V形坡口，并且背面是进行封底焊的，正面的焊缝表面处于齐平状态，而具体的焊接方法是，打底焊采用的是手工钨极氮弧焊，与此不同，盖面焊以及封底焊运用的则是手工电弧焊。

二、焊接符号表示方法

1钢结构焊接符号含义大全

按照GB324一1988《焊缝代号》绘制的是钢结构焊接符号，钢结构通常归属于建筑学科，属于建筑行业，所以在钢结构焊接符号的标注里常常伴随着建筑符号、型钢符号、螺栓符号以及铆钉符号等。

2钢结构焊缝符号表示的方法及有关规定：

焊缝的引出线，是由箭头以及两条基准线构成的。其中一条呈现的是实线，另一条展现的是虚线，不管是实线还是虚线，其线型均属于细线。

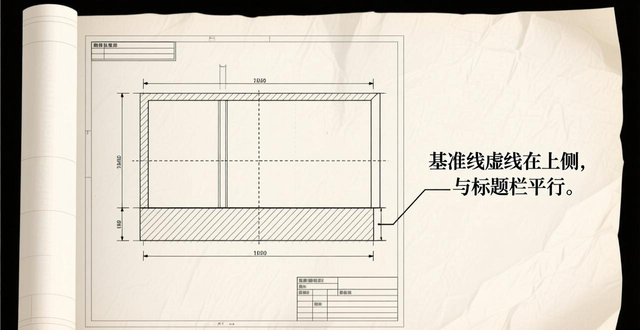

存在这样一种情况，即基准线的虚线，它能够画在基准线实线的上侧，当然，也能够画在基准线实线的下侧边，基准线所呈现的状态通常是与图样的标题栏保持平行关系，不过，仅仅是在特殊条件的状况之下，它才会与标题栏形成垂直关系。

（3）要是焊缝处于接头的箭头那一侧，那么基本符号会标注在基准线的实线那一侧，要是焊缝处于接头的非箭头那一侧，那么基本符号会标注在基准线的虚线那一侧。

（4）当为双面对称焊缝时。基准线可不加虚线。

有的时候，箭头线对着焊缝所处的位置，通常来说并没有特别的要求，然而一旦涉及到标注单边形焊缝这种情况的时候，箭头线就必须指向那个有着坡口的一侧的工作的物件，这是有规定的。

（6）基本符号，和补充符号，它们与基准线、相交或者相切，而与基准线重合的线段，是用粗实线来表示的。

（7）焊缝的基本符号，是粗实线，辅助符号，同样是粗实线，补充符号（尾部符号除外），也为粗实线。尺寸数字，原则上而言，还是粗实线。尾部符号，是细实线，它主要用于标注焊接工艺、方法等内容。

（8）于同一图形之上，在焊缝形式、断面尺寸以及辅助要求都相同的情形下，能够仅仅选取一处对焊缝的符号以及尺寸作出标注，并且还要加注“相同焊缝的符号”，相同焊缝符号呈3/4圆弧状，绘制于引出线的转折所在之处。

于同一个图形之上，存在数种相同的焊缝之时，能够把焊缝进行分类编号，标注于尾部符号的里面，且分类编号运用A、B、C等等，在同一类焊缝当中可以挑选一处来标注代号。

（9）熔透角焊缝的符号，其标注方式要依照图1-38来进行。熔透角焊缝的符号，是那种涂黑的圆圈，它画在了引出线的转折之处。

对于形中较长的角焊缝，比如说焊接实腹钢梁的翼缘所使用的那种焊缝，它是可以不用引出线进行标注呈现的，相反，而是直接通过在角焊缝的旁边去标注焊缝尺寸值K来实现标注的。

仅在连接长度之内，只是局部的区段存在焊缝的情况下，按照图1-40进行标注、K是角焊缝焊脚尺寸。

当焊缝分布呈现出不规则的状况时，在对焊缝符号进行标注的这个时候，于焊缝那里加上中实线用来表示能够看见的焊缝，或者加上栅线用来表示无法看见的焊缝。

两者相互焊接的两个焊件，若处于单面焊且带有双边不对称坡口焊缝的状况时，引出线箭头所指向的是具有较大坡口的那个焊件。

（14）围焊缝符号之一种形式，是呈用圆圈那样，环绕放置于工作件的周围空间，其具体位置，是画在引出线的那个转折之处，并且，还要接着在那里标注出它的焊角尺寸K。

当存在三个或者更多的焊件彼此进行焊接时，那些焊缝是不可以当作双面焊缝来进行标注的，焊缝的符号以及尺寸都应该各自分别去标注。

在施工现场实施焊接操作形成的焊件，那焊缝是得标注“现场焊缝”符号的。现场焊缝符号呈现为涂黑的三角形旗号模样，它处于绘在引出线的转着弯儿地方呢。

存在相互焊接的两个焊件，在这两个焊件之中，当仅有一个焊件带有坡口时，像单面V形这种情况，引出线的箭头所指向的便是带有坡口的焊件。

需要加强了解焊接

基础知识。

1、 基本符号：

2、 辅助符号

3、补充符号

4、尺寸符号

(1) 箭头线的位置

由箭头线所呈现的相对焊缝的位置情形，通常来讲是不存在特别限定要求的，其能够指向处于焊缝面向操作者一侧的那一面，也能够指向处于焊缝背离操作者一侧的那一面。然而，当针对单边V形焊缝、带有钝边的单边V形焊缝、带有钝边J形焊缝这些类型进行标注操作的时候，箭头线必须指向具备坡口的那一侧的工件处，如同绘制于此的图形所示那般。

(2)基准线的位置

一般而言，基准线是应当跟图样的底边处于平行状态，但要是处于特殊条件的情况之下，那它也是能够与底边呈现垂直状态的。而基准线的虚线，是可以绘制在基准线的实线的上方一侧或者下方一侧的。
