钣金图纸中的各种焊接符号！

3、焊缝符号及其标注

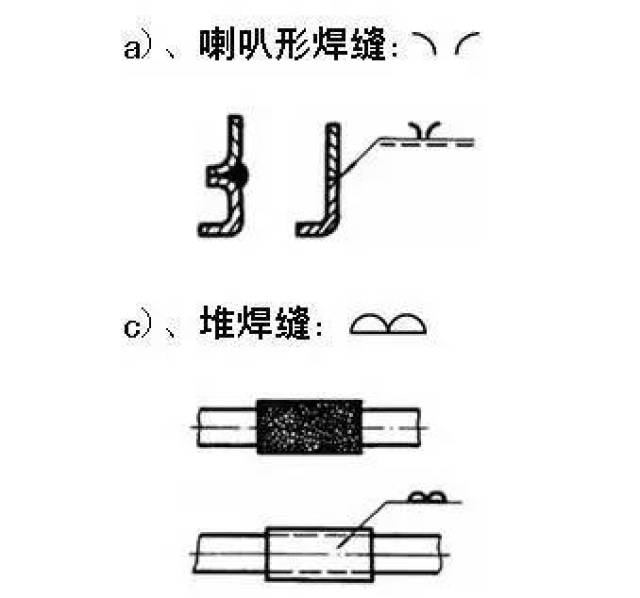

（1）焊缝基本符号，乃是用来表示焊缝横断面形状的符号，其数量一共有13个，具体可详见GB/324 – 88，比如说：

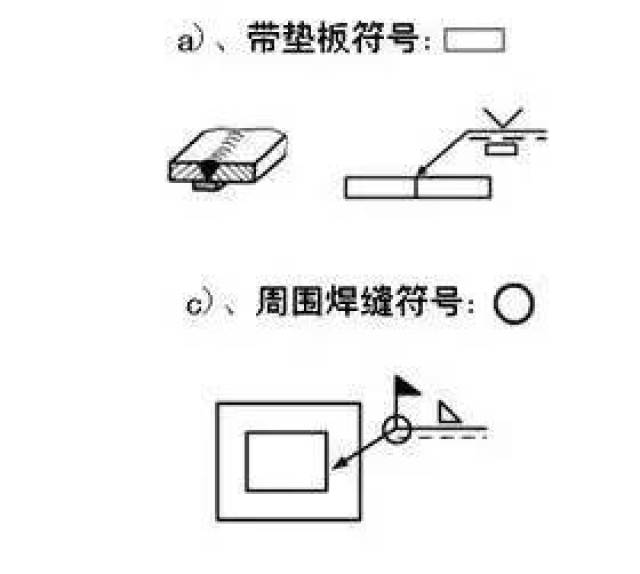

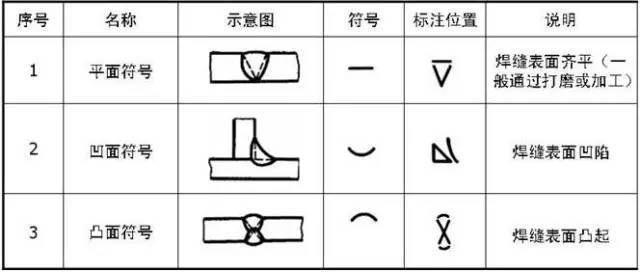

（2）辅助符号，是用来表示焊缝表面形状特征的符号，当不需要确切地去说明焊缝的表面形状的时候，可以不加注辅助符号，辅助符号配置在基本符号的固定位置，辅助符号一共有3个。

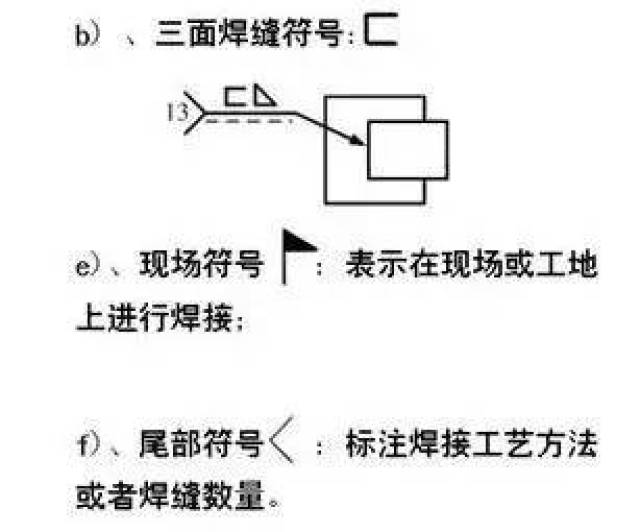

（3）补充符号，是用来补充说明焊缝某些特征才采用的符号，其数量一共有5个。

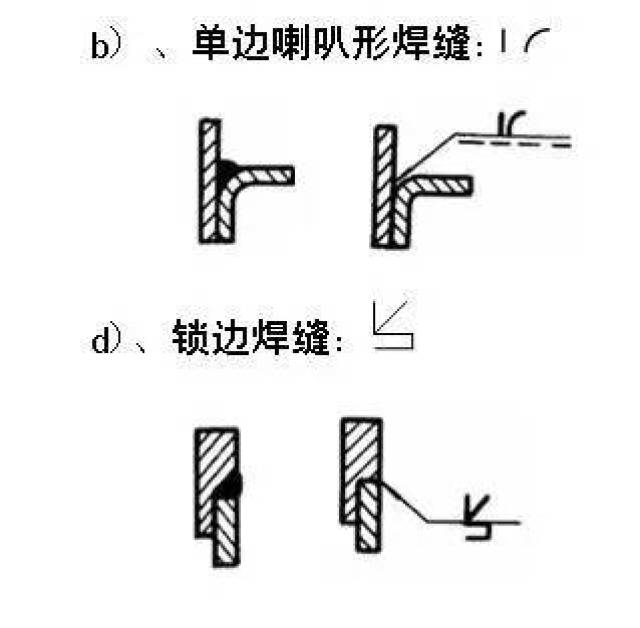

（4）焊缝符号是为满足某些特殊情况而规定的特殊符号，其数量共有4个。

4、指引线及其标注

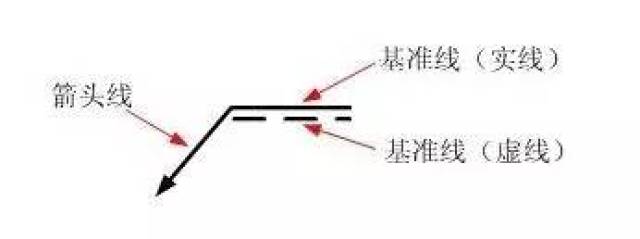

指引线由箭头线和基准线组成。

（1）箭头线：

箭头可指向接头侧和非接头侧；

箭头线相对焊缝的位置一般没有特殊要求；

允许箭头线弯折一次。

（2）基准线

基准线包含实线基准线，也含有虚线基准线，虚线基准线能够画在实线基准线的上方，或者画在实线基准线的下方。

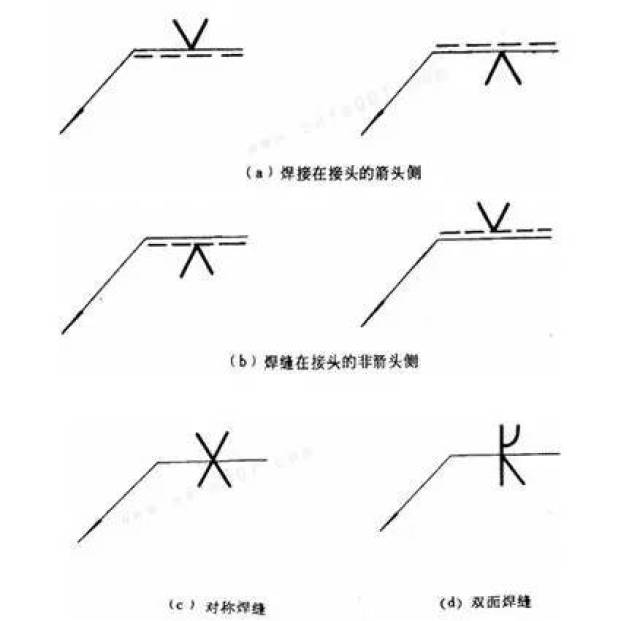

焊缝符号若标注于实线基准线上的话，那么这就表明焊缝处于箭头的那一侧，要是标注在虚线基准线上的状况下，这即说明焊缝处于并非箭头的那一侧。

标注双面或对称焊缝时可不加虚线。

5、焊缝尺寸符号及其标注

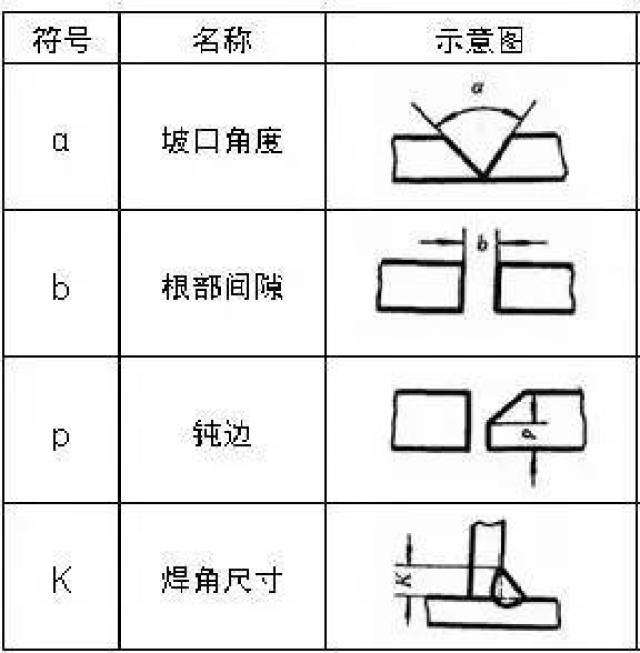

（1）有必要时，焊缝标注可附带焊缝尺寸符号和数据，焊缝尺寸符号一共有。

有16个（详见GB/324-88），例如：

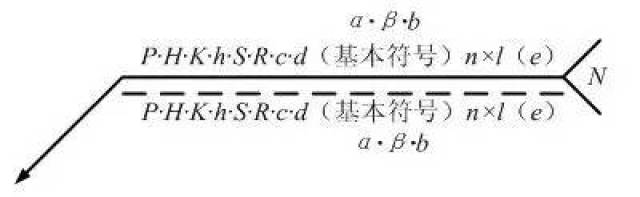

（2）焊缝尺寸符号及数据的标注原则(如图)：

焊缝在横截面上所呈现的尺寸，被标注于基本符号的左侧之处；而在长度方向上的尺寸，则是标在右侧那里。

存有坡口角度，还有坡口面角度，以及根部间隙等尺寸，这些皆标在基本符号的上侧，或者标在基本符号的下侧。

相同焊缝数量的符号标在尾部。

在基本符号右边，没有任何标注，并且不存在其他说明的情况下，意思是焊缝在工件的整个长度范围里是连续的。

当处于基本符号的左侧，不存在任何标注，并且也没有其他说明的情况下，意味着对接焊缝需要完全焊透。

6、焊接方法代号

焊接方法代号参照GB/5185-1985

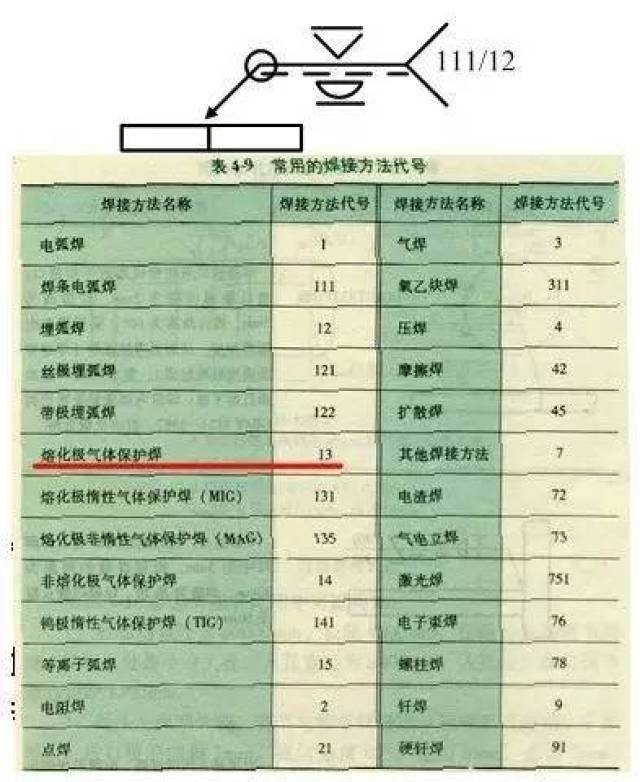

看图可知其展示的是对接接头周边焊缝，焊条电弧焊（111）于非箭头一侧进行打底操作，且表面呈现齐平状态，埋弧焊（12）所焊接而成的V形焊缝处于箭头一侧，其表面同样被要求为齐平状况。

7、焊接标注说明

（1）坡口尺寸的标注

对于一般的焊缝，仅会标注基本符号，而不会标注坡口尺寸，因为坡口尺寸是由工艺所决定的；对于那些有强度以及气密性等要求的焊缝，或者是受到结构限定的特殊坡口，是需要标注坡口尺寸的，在必要的时候还要用图示法来绘制坡口结构图。

对，接焊缝，有效厚度，S，由工艺，保证，焊后，无法测量，一般，不标注。

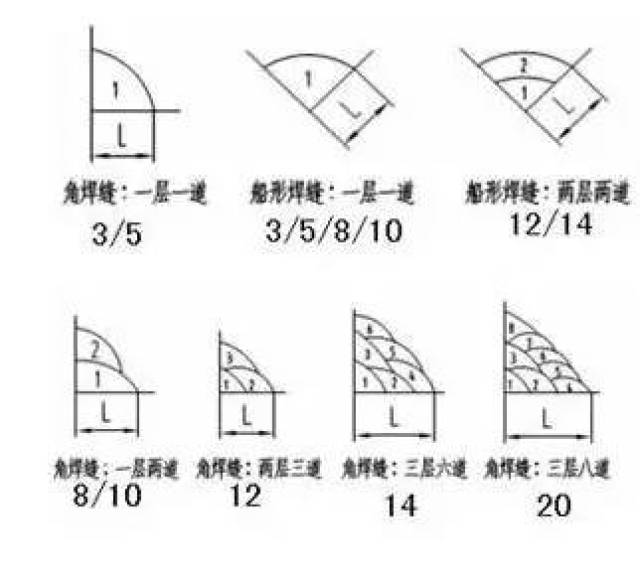

3）焊脚尺寸K的大小平常大致是，3，5，8，10，12，14，20。

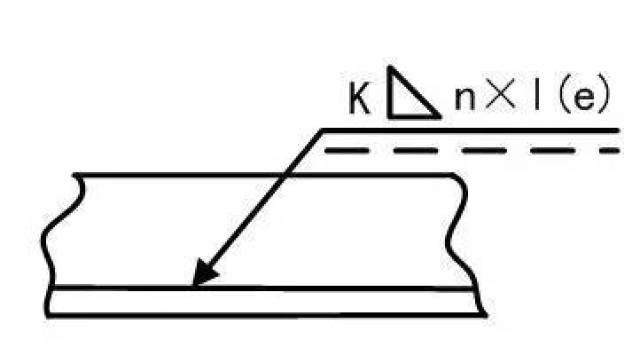

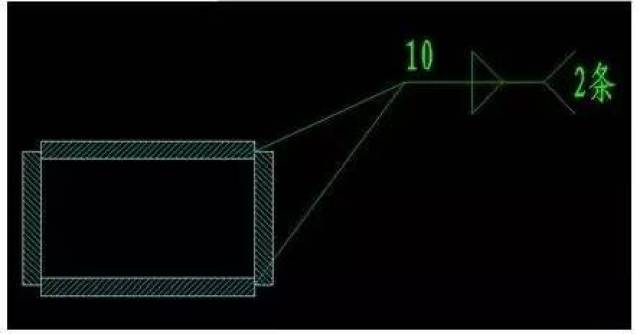

4）断续焊缝的标注

如下图：

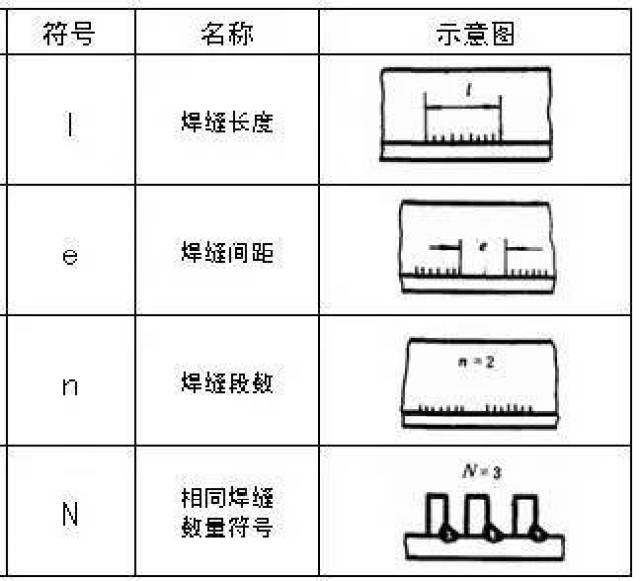

n表示焊缝段数；

表示焊缝长度(不计弧坑)；

e表示焊缝间距。

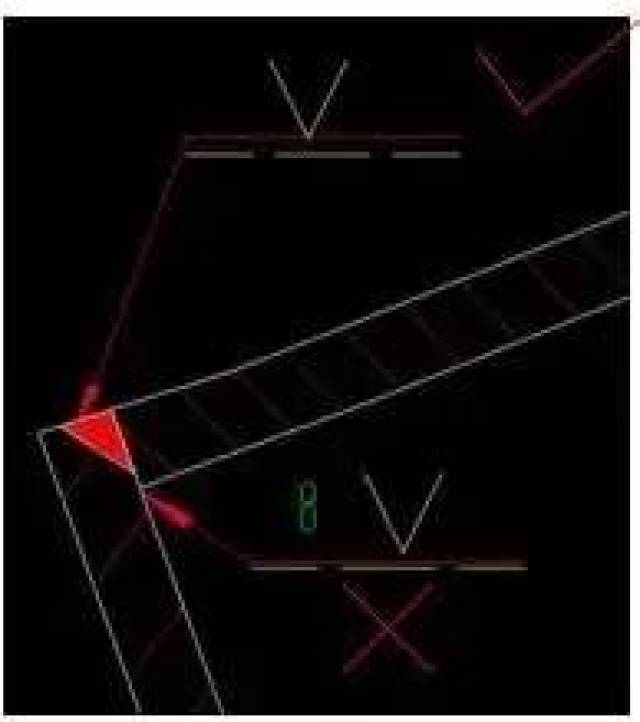

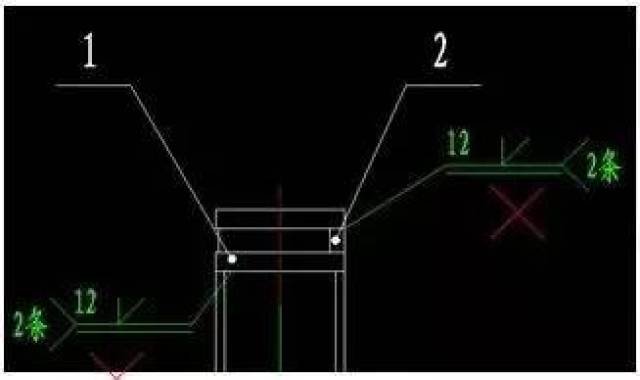

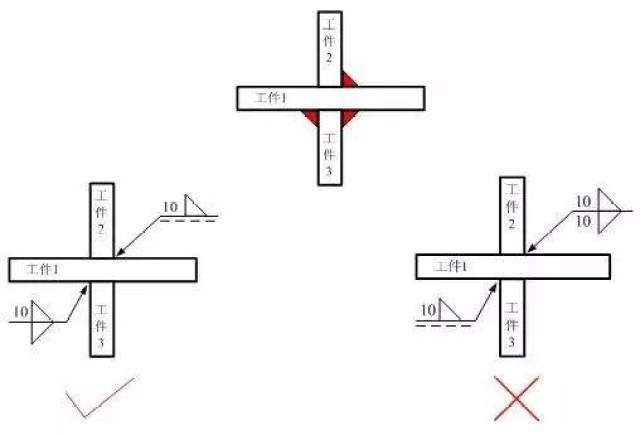

（5）常见的焊缝标注错误

（5）常见的焊缝标注错误
