焊接工艺的基础之焊缝坡口的基本形式与尺寸

二、焊缝坡口的基本形式与尺寸

(一)坡口形式

依据坡口的形状，坡口被划分成，I形（即不开坡口），V形，Y形，双Y形，U形，双U形，单边V形，双单边Y形，J形等各类坡口形式。

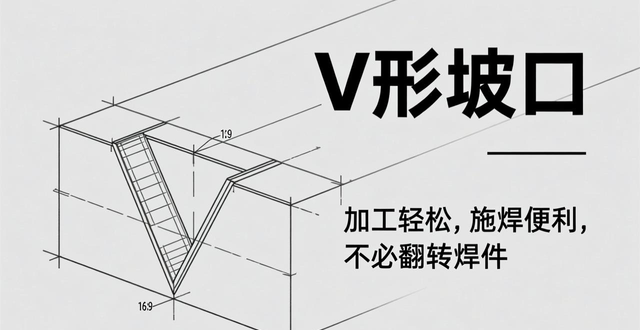

V形坡口的加工轻松，施焊便利，不必翻转焊件，Y形坡口同样如此，然而焊后极易出现角变形。

双 Y 形坡口是基于 V 形坡口发展而来的，当焊件厚度增加时，会采用双 Y 形去替代 V 形坡口，在相同厚度的情况下，能够减少约 1/2 的焊缝金属量，而且可以对称进行施焊，焊后残余变形较小，其缺点是焊接过程中需翻转焊件，在筒形焊件内部进行施焊，致使劳动条件变差。

U形坡口，其填充金属量，在焊件厚度相同的情形下，比V形坡口小很多，然而，这种坡口的加工较为繁杂。

(二)坡口的几何尺寸

(1)坡口面 待焊件上的坡口表面叫坡口面。

待加工坡口的端面跟坡口面之间所形成的夹角，被称作坡口面角度，而两坡口面之间形成的夹角，叫坡口角度，可见图 1—12。

（3）根部间隙在焊前，于接头根部之间预留的那个空隙被称作根部间隙，它能看见图1—12。它所起到的作用是在打底焊的时候能够确保根部焊透。而根部间隙又被叫做装配间隙。

（4）钝边，当焊件进行开坡口操作时，沿着焊件接头坡口根部的端面位置，存在的呈直边状态的部分就被称作钝边，可查看图1—12，钝边所起到的作用是避免根部出现烧穿的情况。

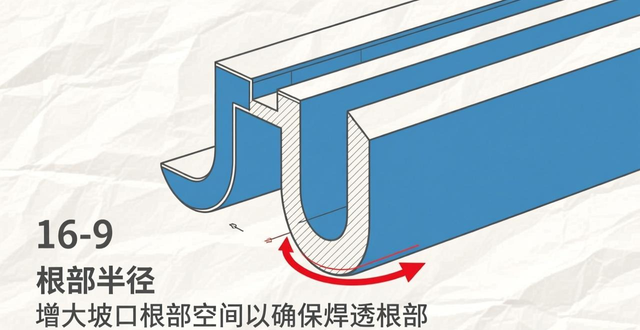

(5)根部半径，于J形、U形坡口底部的圆角半径被称作根部半径(可见图1—12)。其具备的作用是，增大坡口根部的空间，从而能够确保焊透根部。

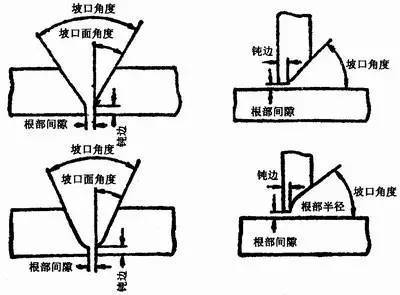

图1—12 坡口的几何尺寸
